拖车侧部红琥珀色照明标志灯结构

　　在道路运输拖挂类设备的外装照明系统中，侧部标志灯是承担轮廓示廓、侧向警示功能的核心外饰照明部件，这类部件的设计需要同时兼顾光学性能、耐候性、安装适配性与多电压平台兼容能力，本次拆解的这款侧标志灯采用红、琥珀色分区发光设计，主要适配道路运输拖车的侧围安装场景，用于在低能见度环境下向侧方道路参与者标示车辆的侧向轮廓边界，避免剐蹭、侧碰类事故发生。

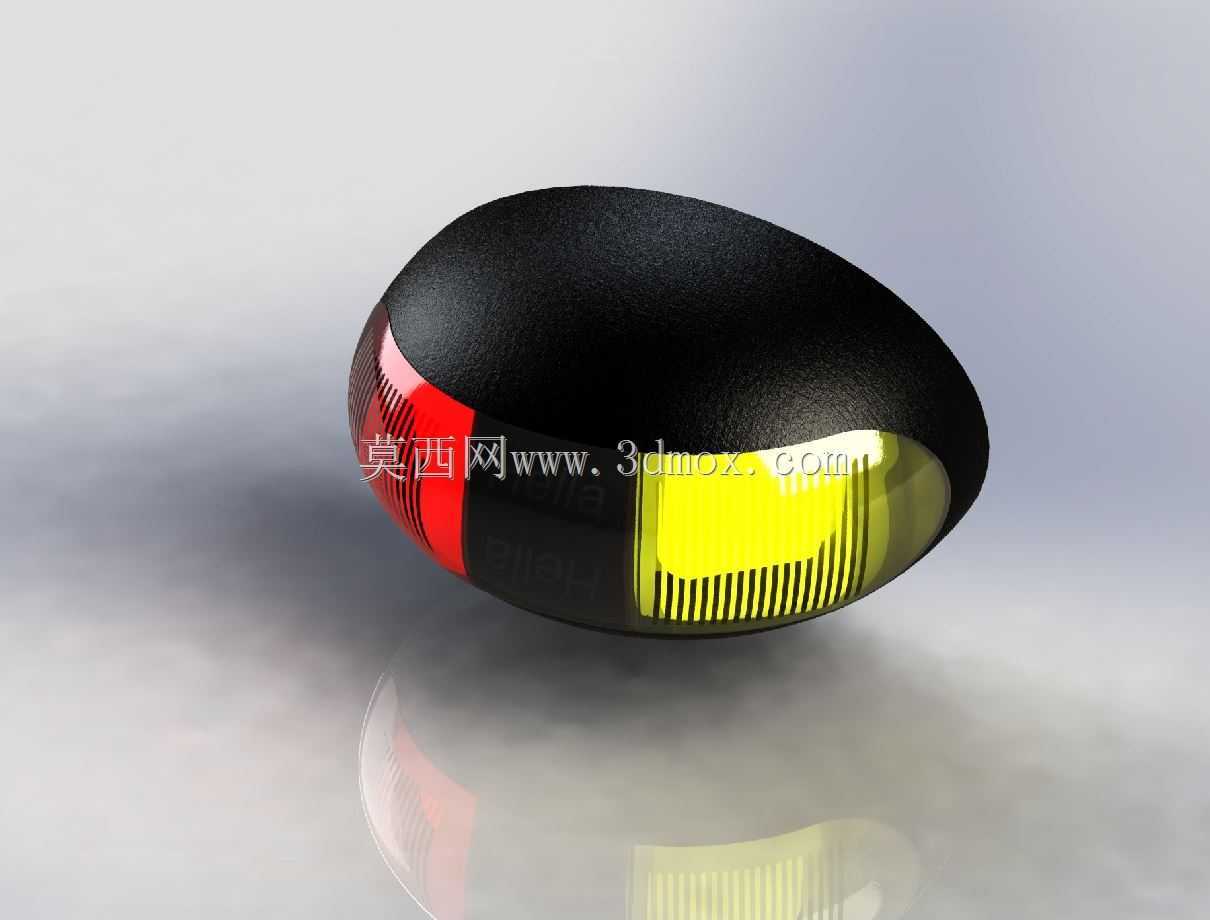

　　从实际使用场景来看，这类侧标志灯通常安装在拖车侧围的上下边缘位置，沿车身长度方向按法规要求的间距排布，红色发光区域朝向车辆后方侧方，琥珀色发光区域朝向车辆前方侧方，分别对应后向示廓与前向侧方警示的功能需求，区别于单一发光色的标志灯，双色分区设计无需在同一安装点位布置两个独立灯具，可减少侧围开孔数量，降低车身密封处理的工作量，同时压缩灯具整体占用的安装空间，适配更多窄幅侧围的安装场景。

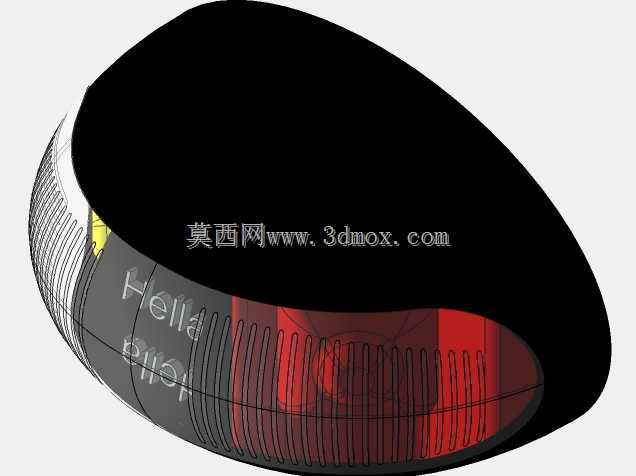

　　产品的功能特性设计围绕道路运输的复杂工况展开，发光元件采用LED光源，相比传统卤素光源具备更低的功耗与更长的使用寿命，外层配光透镜采用丙烯酸材质制作，这类材质具备优异的耐化学腐蚀能力，可耐受道路行驶过程中溅附的融雪盐、燃油、润滑油以及常见路面清洗剂的腐蚀，不会出现长期使用后透镜雾化、透光率下降的问题；在点亮状态下，透镜内部的光学纹路可对LED发出的光线进行均匀扩散，避免局部亮斑导致的警示效果不均，未点亮状态下透镜表面呈现清晰的光学结构，无明显的内部元件裸露，兼顾外观整体性。

　　电路设计层面，这款灯具支持宽电压输入范围，可兼容12V与24V两种商用车常见的供电平台，12V供电状态下单灯功耗为0.4W，24V供电状态下单灯功耗为0.8W，低功耗特性可降低车辆供电系统的负载，即使拖车上布置多组同类型灯具，也不会对原车电路造成过大负担；灯具外壳采用黑色耐候工程塑料制作，表面做哑光磨砂处理，可减少户外强光下的反光干扰，同时外壳与透镜之间采用密封结构设计，可满足户外雨天、高压水枪冲洗场景下的防水需求，避免内部电路进水短路。

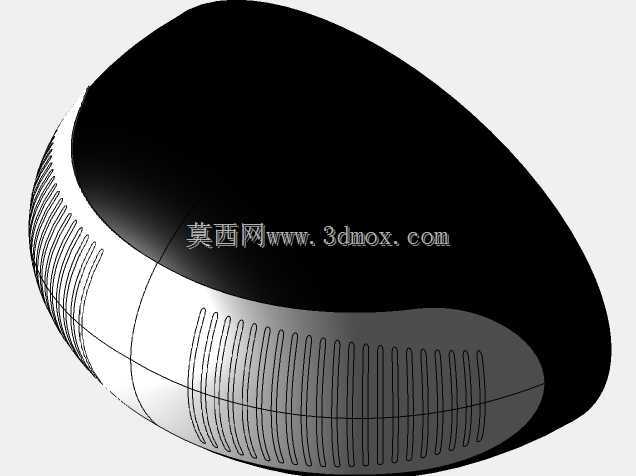

　　从设计思路来看，这款灯具采用流线型椭球外形，无尖锐棱角，一方面可降低车辆行驶过程中的风阻，减少高速行驶时的风噪产生，另一方面圆滑的外形可减少行驶过程中飞溅的碎石、杂物对灯具边角的冲击，降低外壳破损的概率；灯具背部的安装结构采用贴合侧围曲面的弧度设计，安装时可与拖车侧围的钣金或复合材料外板紧密贴合，无需额外加装大面积调整垫片，减少安装面的缝隙，避免长期使用后缝隙处积存泥水导致的安装位腐蚀。

　　关于安装边界与尺寸适配，这款灯具的整体厚度控制在较薄的区间，安装后突出侧围外板的尺寸较小，不会超出车辆的外廓尺寸限值，避免因灯具突出导致的合规性问题；安装点位的固定孔位采用通用化间距设计，可适配多数现有拖车侧标志灯的安装孔位，替换旧灯具时无需重新在车身上打孔，降低后期改装、替换的工作量；灯具的出线端采用防水接头设计，与车辆线束对接后可实现线束连接位置的密封，避免线路接头处氧化、进水导致的接触不良问题。

　　在实际选型匹配过程中，这类双色侧标志灯可广泛适配各类货运拖车、旅居挂车、专用作业挂车的侧围照明系统，相比单色灯具可减少侧围的灯具布置数量，降低整车照明系统的成本与布线复杂度，同时耐候性的材质设计可减少后期运维的更换频率，适合长期在户外复杂道路环境下使用的拖挂类设备选用。
