长轴距麦克花岗岩重型牵引底盘结构

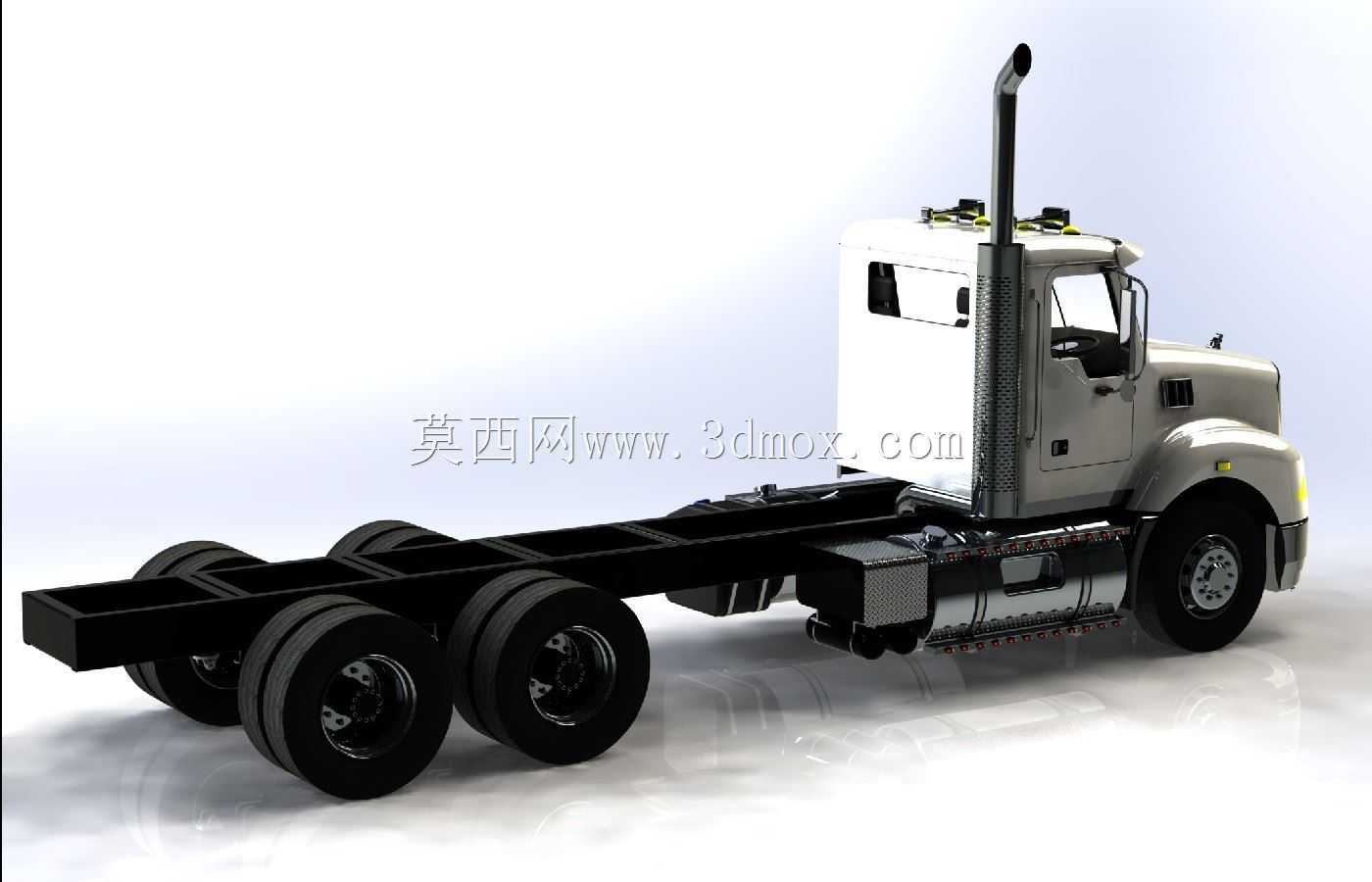

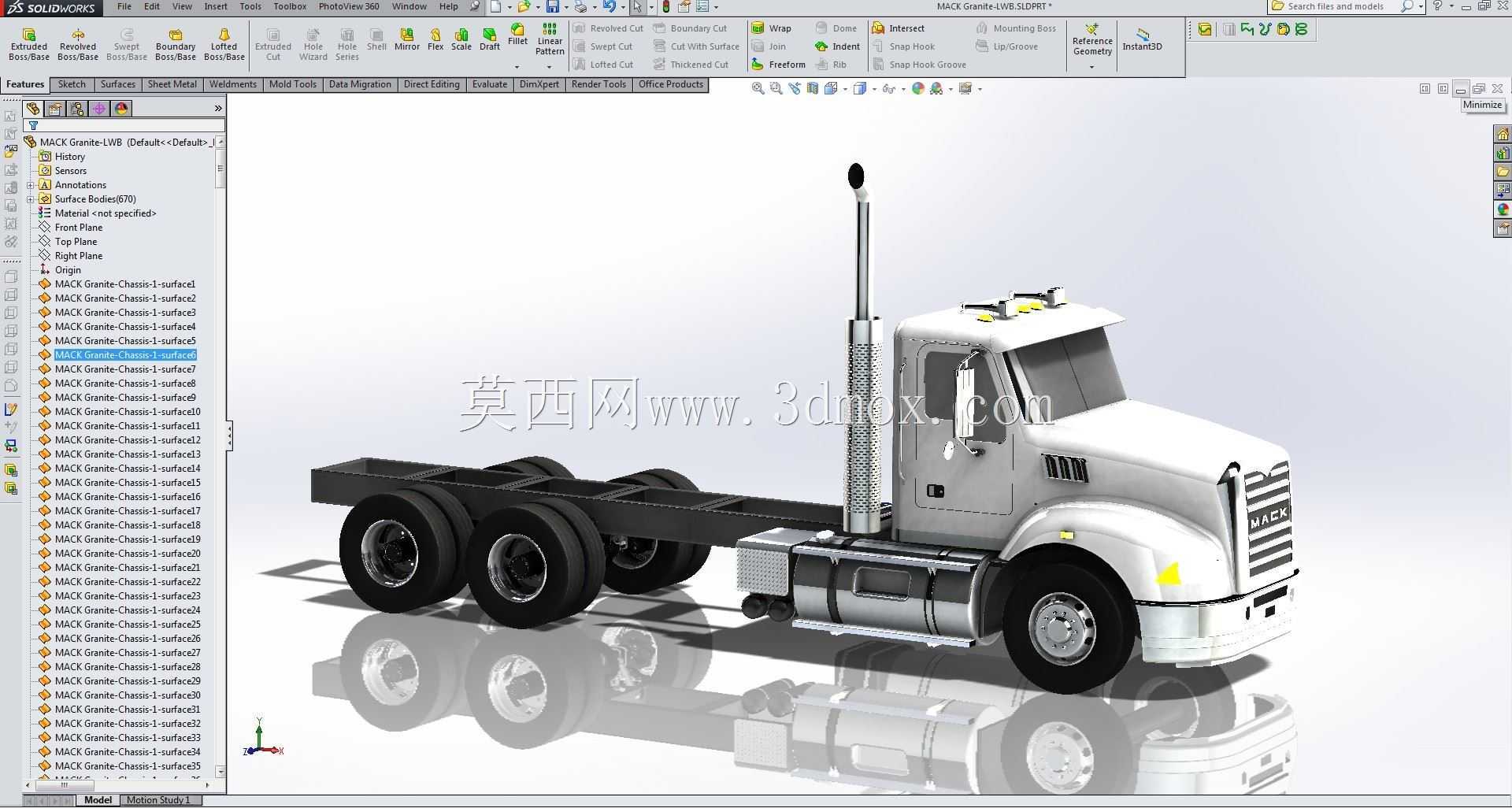

　　在干线长途物流、重型设备转运、工程物料运输等场景中，长轴距牵引底盘是承担重载牵引任务的核心载体，本次呈现的麦克花岗岩长轴距牵引底盘结构，针对常规短轴距车型在长距离行驶稳定性、大尺寸上装适配性上的不足做了针对性调整，轴距设定为5.8米，相比常规同马力段牵引车型轴距拉长近1.2米，在适配大尺寸生活舱、加长燃油箱组、后置液压系统安装位时拥有更充裕的布置空间。从底盘布局来看，车架采用变截面高强度钢纵梁结构，前窄后宽的梁体设计既满足了转向轮大角度偏转的空间需求，也为后驱动桥组、悬挂系统提供了足够的安装刚度，纵梁上预留的标准化安装孔位可适配不同规格的鞍座、侧防护装置、储气筒、蓄电池组的安装，无需额外做梁体打孔改造，降低了上装改制的结构风险。

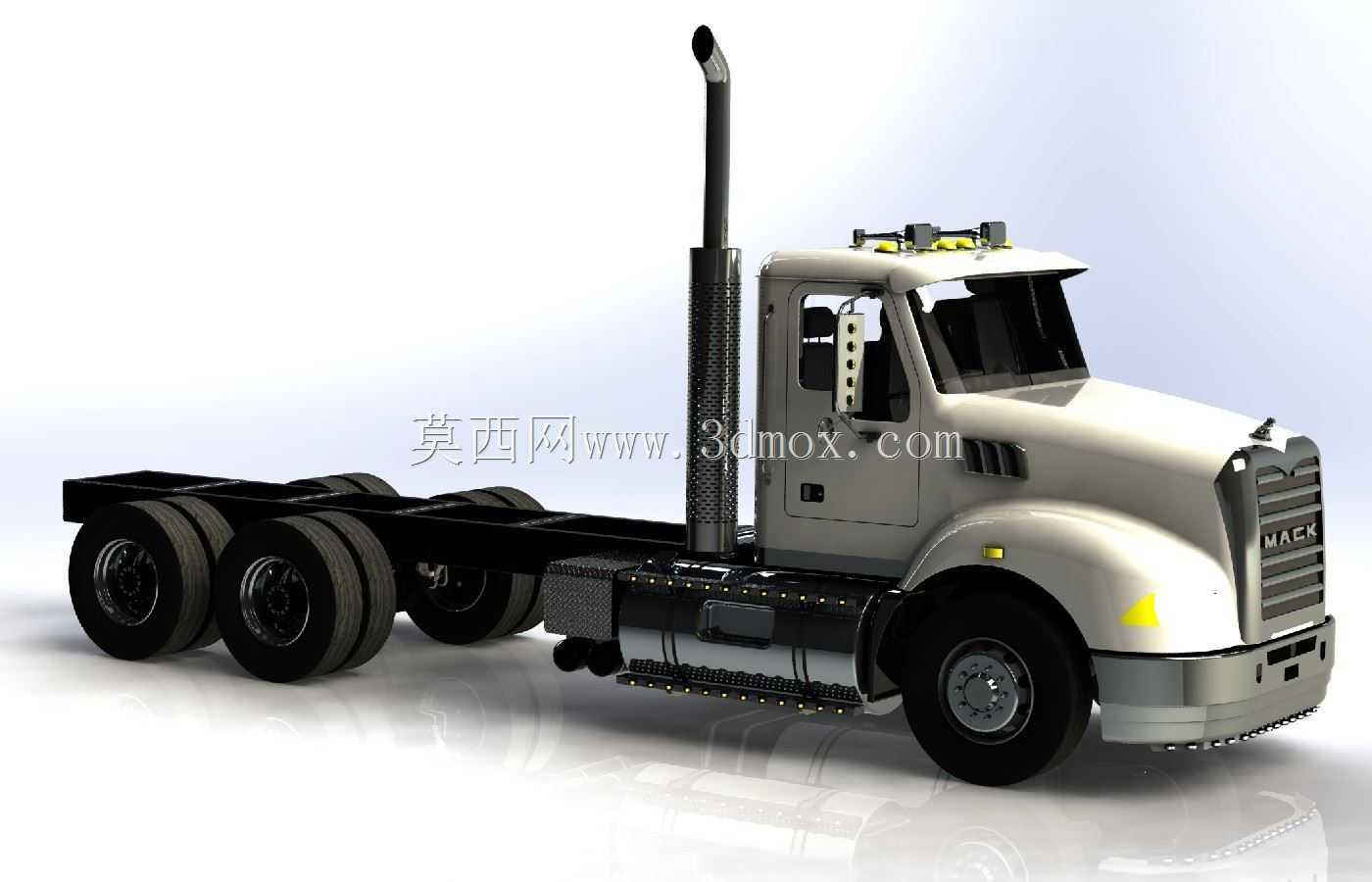

　　动力舱部分的布置充分考虑了长轴距车型的散热需求，高位立式排气筒的布置避开了侧面散热气流的通道，排气尾管的高度设定既满足道路行驶的限高要求，也避免了排气高温对后方管线、上装部件的热辐射影响；驾驶室后方的车架平直段长度达到2.3米，可容纳总容量超过1200升的双腔燃油箱，满足跨区域长距离运输无需中途补油的续航需求，同时该区域也预留了尿素罐、后处理系统的安装空间，各部件之间的检修间隙均控制在150毫米以上，日常维保操作无需拆卸周边相邻部件。行走系统采用前单桥后双桥的6x4驱动布局，后双驱动桥搭配多片钢板弹簧悬架，平衡轴的安装位置经过重新核算，在轴距拉长后保证了轴荷分配的合理性，空载状态下前桥轴荷占比控制在32%左右，

　　满载牵引状态下后桥组轴荷占比不低于68%，既避免了长轴距车型容易出现的转向轮载荷不足导致的高速发飘问题，也保证了重载牵引时驱动轮的足够抓地力。驾驶室本体采用麦克花岗岩系列的经典平头高顶设计，前部倾斜式风挡可有效降低高速行驶时的风阻系数，车顶预留的示廓灯、警示灯安装位符合道路车辆外廓尺寸的国标要求，侧面的后视镜支架采用外摆式设计，在牵引大尺寸半挂车厢时可提供足够的后方视野，车门下方的三级蹬车踏板采用镂空防滑结构，每级踏板的高度差控制在280毫米以内，适配不同身高的驾乘人员上下车操作。前保险杠采用分段式钢制结构，中部预留了牌照安装位与拖车钩接口，两侧的集成式大灯组采用嵌入式安装，

　　保险杠下部的橡胶挡泥条可阻挡行驶中车轮带起的碎石击打底盘前部管线。从设计思路上看，该底盘结构没有做颠覆性的结构改动，而是基于成熟的麦克花岗岩车型基础做轴距延伸调整，所有的部件安装接口、管线走向、维护保养点位均与原车型保持通用化设计，最大程度降低了配件储备、维保操作的学习成本，长轴距的设定也让车辆在牵引低平板半挂、大件运输托架、罐式上装时拥有更好的行驶平顺性，减少了短轴距车型在起伏路面行驶时的挂车折叠、甩尾风险。在安装边界上，整车前部的离去角、接近角均满足公路行驶的通过性要求，车架上平面的离地高度在满载状态下控制在1050毫米，适配标准高度的牵引鞍座安装，后驱动桥后方的车架末端预留了挂车气路、电路接口的安装支架，接口位置的高度与横向间距均符合半挂车辆的通用连接标准，无需额外改制即可匹配市面上绝大多数合规半挂车厢的连接需求。转向系统采用循环球式转向机，转向拉杆的长度随轴距拉长做了匹配调整，转向轮的最大偏转角度达到38度，即使在5.8米长轴距的设定下，车辆的最小转弯直径依然控制在22米以内，满足厂区、物流园等狭窄场地的转向掉头需求。制动系统采用双回路气压制动结构，储气筒的布置位置避开了车架侧面的易碰撞区域，干燥器、四回路保护阀等核心制动部件均安装在驾驶室后方的易检修位置，制动管路采用卡套式连接，管线固定卡箍的间距控制在600毫米以内，避免车辆长期行驶中管线震动磨损导致的漏气故障。
