拖车气动制动系统ADR储气罐结构设计

　　在道路货运挂车、农用拖挂设备的气制动回路设计中，储气罐作为压缩空气的存储核心部件，直接决定制动响应的可靠性与连续制动的压力稳定性，这套适配ADR法规要求的气动拖车制动储气罐，针对拖挂场景的复杂工况做了针对性的结构优化，区别于普通载货车主车储气罐的设计逻辑，拖挂设备的储气罐需要兼顾挂接时的管路布局灵活性、不同载重规格下的容量适配，以及非铺装路面行驶时的抗振、排水需求。

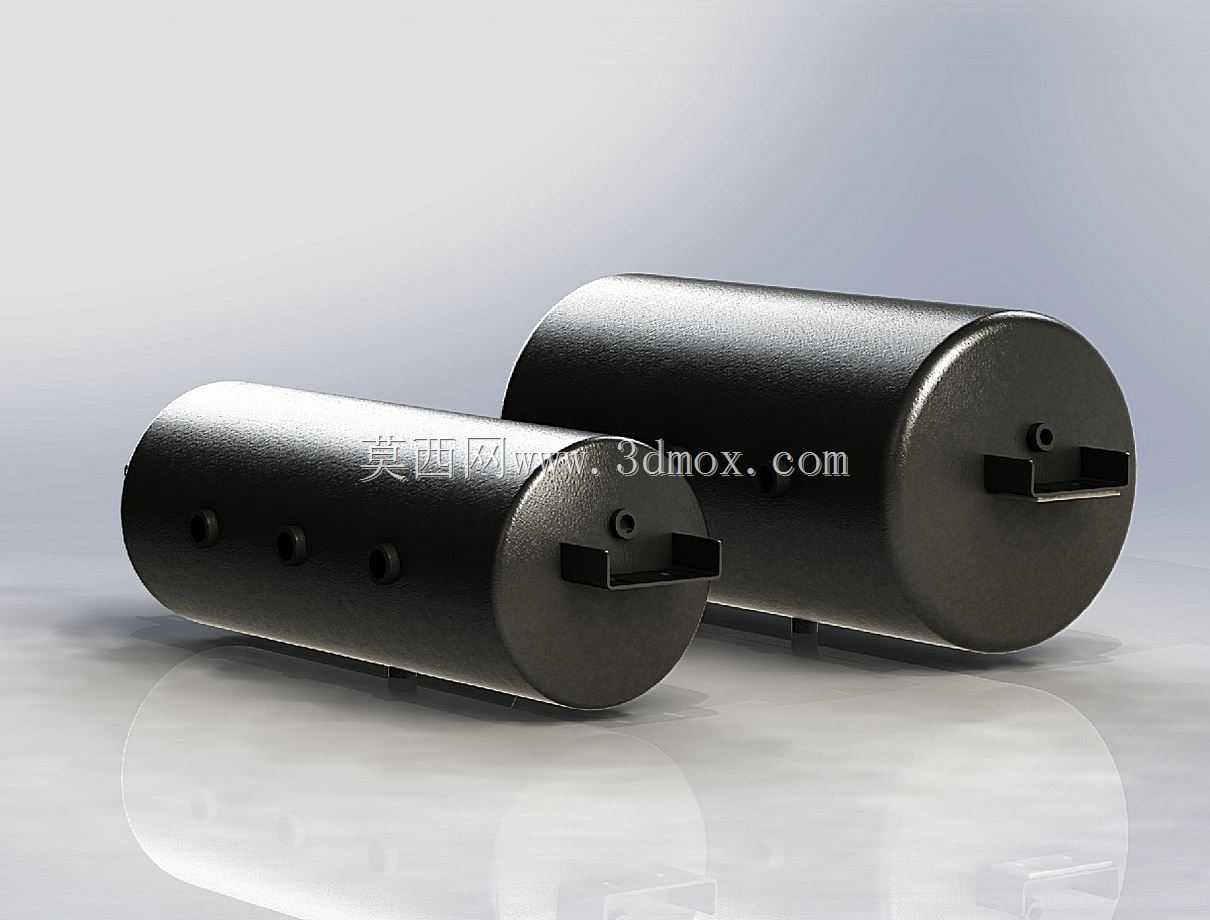

　　从实际应用场景来看，这类储气罐主要配套在中置轴挂车、全挂拖车的气制动回路中，位于挂车车架侧边的安装位，承接主车供气接头输入的压缩空气，为分泵动作、驻车制动解除提供稳定的压力气源，同时在主车供气短暂中断时，保留足够容量的压缩空气支撑数次有效制动，避免拖挂路段出现制动失效风险。设计时首先确定了双容量配置的方案，48L规格适配总质量10-18吨的重载拖挂，24L规格适配5-8吨的中小型拖挂设备，覆盖绝大多数常规拖挂场景的用气需求，不需要额外并联气罐就能满足连续5次全制动的压力降要求，符合制动系统的安全设计规范。

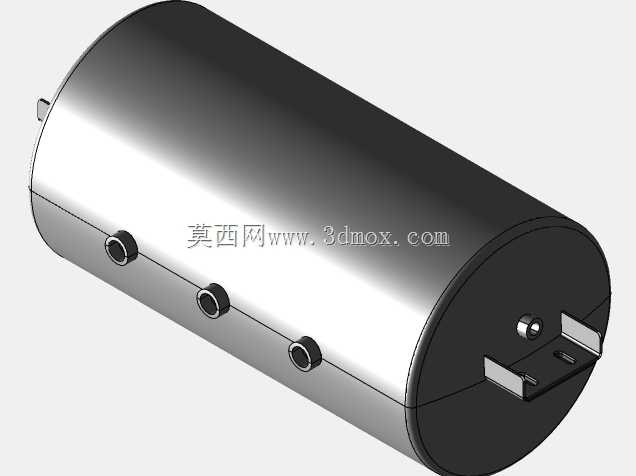

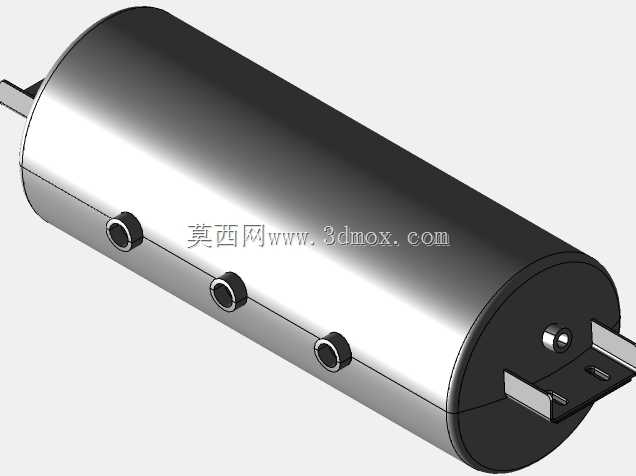

　　结构设计上，罐体采用卧式圆柱筒体结构，两端采用冲压成型的椭圆形封头，相比平封头结构受力更均匀，额定工作压力0.8MPa的工况下，筒体壁厚不需要额外增加就能满足承压强度要求，同时降低整体自重。罐体上共设置6个功能端口，分别对应主车供气输入、制动分泵输出、驻车回路输出、气压传感器接装、安全阀安装以及备用拓展接口，所有端口的内螺纹统一采用常用的管路连接规格，不需要额外做转接头适配，现场安装时可以根据挂车的管路走向灵活选择端口方位，减少管路弯折带来的气阻损耗。罐体底部专门设置了排水塞出口，考虑到压缩空气携带的冷凝水会在罐体内沉积，长期积水会腐蚀罐体内壁、冬季还会结冰堵塞管路，排水塞采用可拆卸的螺纹结构，日常维护时不需要拆解管路就能直接排出积水，排水口的位置设置在筒体最低处，确保积水可以完全排净，无残留死角。

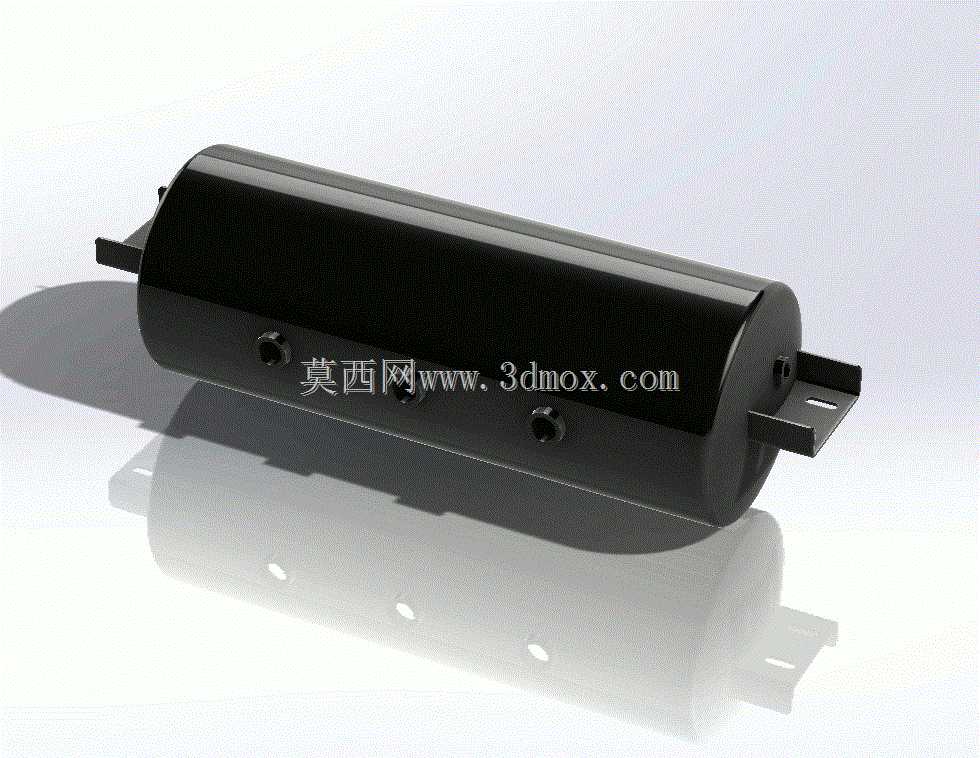

　　安装边界方面，罐体两端的封头位置焊接了L型安装支架，支架上开有长圆形的安装孔，可以适配车架上不同间距的安装螺栓位，允许±10mm的安装位置偏差，降低车架焊接时的位置精度要求。罐体与支架之间加装了橡胶安装垫，橡胶垫的硬度设置为邵氏60度，一方面可以隔绝车辆行驶时的路面振动传递，避免罐体焊缝长期受交变应力出现开裂，另一方面可以补偿罐体与金属支架之间的安装间隙，防止硬接触带来的摩擦异响与防腐层磨损。罐体的外径尺寸控制在常规挂车车架侧边的安装空间范围内，安装后不会超出车架的整体宽度，满足道路通行的外廓尺寸要求，筒体的长度根据容量不同做对应调整，24L规格的筒体长度更短，可以适配安装空间局促的小型拖挂设备。

　　设计过程中还考虑了防腐与耐用性需求，罐体整体采用冷轧钢板卷制焊接，焊缝处做满焊处理后打磨平整，内外表面均做喷塑处理，相比传统的喷漆工艺，喷塑层的附着力更强，在挂车行驶时的碎石冲击、泥水侵蚀环境下，不容易出现涂层脱落生锈的问题，延长部件的使用寿命。所有端口的螺纹在焊接后都做了回牙处理，避免焊接变形导致螺纹装配不畅，每个端口都配有塑料防护堵头，在存储、运输过程中防止灰尘、杂物进入罐体内部，避免装车后杂物堵塞制动管路带来的安全隐患。从建模逻辑来看，整个罐体的参数化模型可以通过调整筒体长度、壁厚参数快速生成不同容量的衍生型号，端口的位置也可以根据客户的特殊管路需求做参数化调整，不需要重新绘制整体结构，大幅提升同系列产品的设计迭代效率，也方便后续做有限元承压分析时快速调整参数验证结构强度。
