车用涡轮增压器精密结构三维数模

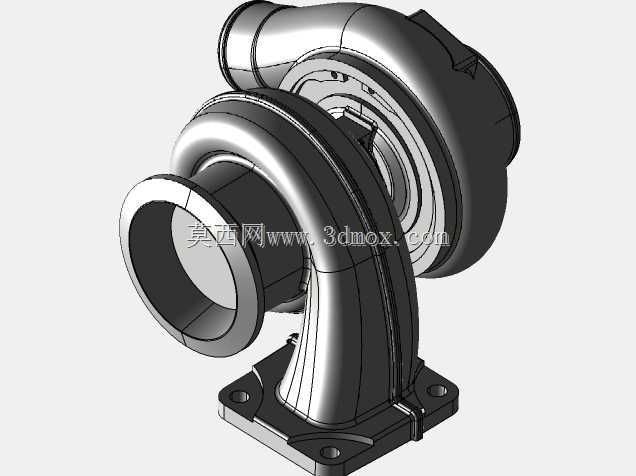

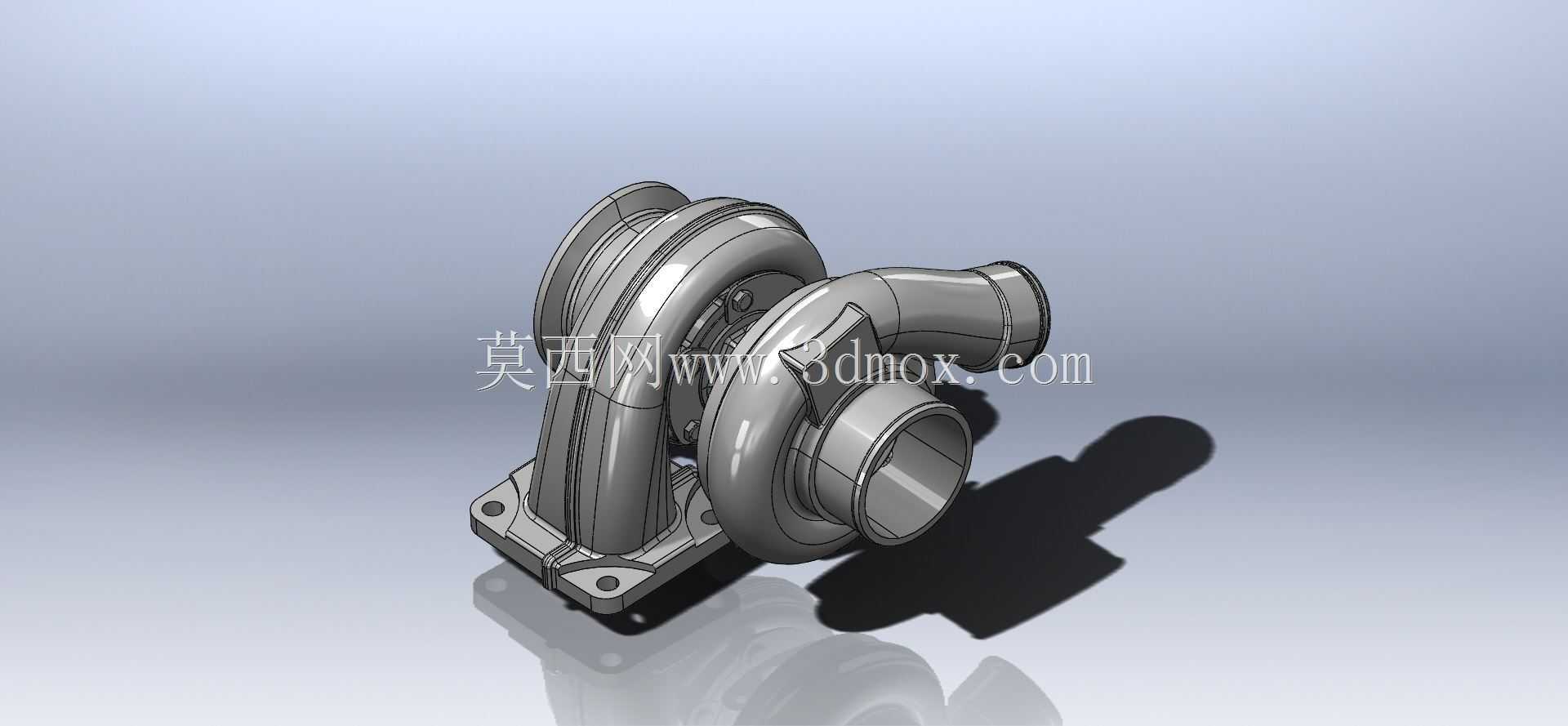

　　这款涡轮增压器的三维数模完整还原了车用增压单元的全结构细节，从实际工程应用场景来看，这类部件主要搭载于小排量乘用车、轻型商用车的内燃动力单元中，核心作用是利用发动机排出的高温废气动能驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，让燃油燃烧更充分，最终实现动力输出提升、燃油消耗降低、尾气排放优化的多重效果，是当前内燃机节能减排技术路线中应用最广泛的核心部件之一。

　　从结构设计思路来看，整个模型采用同轴双腔体布局，涡轮端与压气机端通过中间轴承座壳体连接，壳体的流道曲面做了连续顺滑的过渡处理，没有出现截面突变的结构，这是为了减少废气与压缩空气在流道内的流动阻力，避免气流紊流带来的能量损耗。涡轮端的壳体采用耐温耐冲击的结构设计，壁厚分布做了差异化处理，靠近废气入口的区域壁厚适当增加，能够承受发动机排出的最高近千摄氏度的废气冲击，同时兼顾壳体的整体重量控制，避免不必要的材料冗余。压气机端的壳体流道采用渐扩式设计，能够将高速旋转叶轮甩出的空气动能逐步转化为压力能，提升增压后的空气压力稳定性，避免进气压力波动带来的发动机工况抖动。

　　安装边界方面，模型底部的安装法兰做了标准化的孔位布局，四个安装螺栓孔的位置、孔径与对应机型的排气歧管安装面完全匹配，法兰面预留了密封垫片的安装间隙，能够保证安装后的密封性，避免废气泄漏影响增压效率。压气机端的进气口、出气口都采用了标准的圆柱对接结构，能够直接适配对应管径的进气胶管与中冷器连接管路，安装时不需要额外做管路改制。整个部件的外形轮廓做了充分的空间避让设计，所有凸起结构都控制在安装边界范围内，不会与发动机舱内的周边部件如冷却管路、线束、防火墙等发生干涉，能够直接适配对应车型的动力舱布局。

　　叶轮部分的结构设计是整个部件的核心，涡轮叶轮采用前倾式叶片布局，叶片曲面做了气动优化，能够最大化捕获废气的流动动能，即使在发动机低转速工况下，也能驱动叶轮达到足够的转速，减少涡轮迟滞现象。压气机叶轮采用后弯式大流量叶片设计，叶片数量与曲面弧度经过匹配计算，能够在高转速下提供稳定的压缩空气流量，同时避免叶轮发生喘振现象。中间的轴承座部分预留了润滑油道与冷却水道的安装接口，能够在叶轮最高每分钟十多万转的工作状态下，为浮动轴承提供持续的润滑与冷却，保证轴承的工作寿命，避免高速运转下出现过热烧蚀的故障。

　　从实际选型参考的角度来看，这个数模完整还原了所有装配细节，包括壳体之间的连接卡箍位置、执行器安装支架的结构、旁通阀的装配位置，结构设计人员可以直接参考这个数模做周边管路的布局设计，也可以基于这个基础结构做不同排量机型的增压参数匹配调整，在建模过程中不需要从零开始绘制流道曲面与安装结构，能够大幅缩短前期设计的周期。数模的所有配合面都保留了合理的装配公差间隙，符合实际零部件的加工装配要求，不存在结构干涉或者无法加工的异形曲面，完全可以作为结构设计、教学演示、方案选型的参考依据。
