创意胶囊造型小型履带式装甲载具结构设计

　　这款小型履带式载具的设计，最初是面向室内狭小空间巡检、狭小通道探测类场景开发的，区别于常规方正造型的履带底盘，整体采用椭球胶囊式的封闭壳体结构，在通过狭窄缝隙、存在突出障碍物的通道时，圆润的曲面外壳不会出现棱角卡滞的问题，能有效降低通行过程中的壳体剐蹭损伤。从结构布局来看，壳体采用上下对合的分模设计，合模面沿椭球长轴方向布置，周圈预留密封槽安装位，可根据使用需求填充密封胶条，满足浅水环境下的涉水通行防护要求，壳体内部预留的安装腔室，可根据搭载需求布置控制电路板、动力电源、传感模块等组件，腔室内部设置有纵横交错的加强筋结构，在控制整体壳体壁厚、降低自重的前提下，保证壳体受外力挤压时的结构强度，避免薄壁曲面出现凹陷变形。

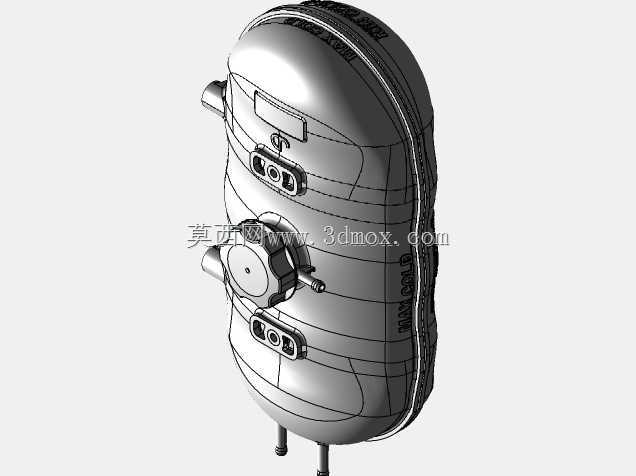

　　行走机构采用底部双侧履带布置，履带的驱动轮、导向轮以及承重轮都内嵌在壳体下部的预留槽位内，不会突出壳体的最大外轮廓，保证整体外形的流畅性，履带的张紧结构设计在壳体内部，可通过侧面的调节孔直接调整张紧度，无需拆解整个外壳即可完成维护操作。壳体侧面预留的三组接口位，上下两组为多针航空插头安装位，可根据使用需求外接探测传感器、辅助照明或者作业执行组件，中间的圆形接口为调试接口，可直接连接调试设备对内部控制系统进行参数调整，无需打开壳体上盖。顶部预留的矩形凹槽位，可安装状态显示屏或者信号天线，凹槽深度与安装件厚度匹配，安装后不会突出壳体曲面，避免通行过程中出现刮碰。从安装边界来看，整体最大外轮廓直径控制在180mm以内，

　　长度方向尺寸不超过320mm，可顺利通过直径200mm的管道类通道，底部履带的接地长度设计为120mm，接地比压控制在较低水平，可在松软的积灰、泥泞表面稳定行走，不会出现下陷打滑的问题。设计过程中针对曲面壳体的受力做了多次仿真验证，在壳体正面承受5kg的正向冲击力时，曲面的应力分布均匀，不会出现应力集中导致的开裂问题，壳体材质选用ABS工程塑料即可满足常规使用的强度要求，若有防爆、高强度使用需求，也可更换为铝合金材质通过压铸工艺成型，曲面的拔模角度经过反复调整，保证注塑或者压铸生产时可顺利脱模，不会出现曲面拉伤的问题。履带部分选用橡胶同步带改制，配合3D打印或者机加工的尼龙带轮，既能保证行走过程中的静音效果，也能降低整体的制造成本，

　　带轮的安装轴采用不锈钢材质，与壳体上的轴承座配合，转动间隙控制在0.02mm以内，避免行走过程中出现晃动偏移。壳体前后端的突出轴位为辅助支撑结构，当载具出现侧倾时，突出的轴端可先接触障碍物，配合曲面外壳顺利滑过障碍，不会出现壳体直接磕碰地面的问题。内部的动力组件采用双侧独立驱动布局，两个驱动电机分别控制两侧履带的转速，可实现原地转向功能，转向半径几乎为零，在狭小空间内的机动灵活性远高于轮式结构的载具。电源安装位设计在壳体下部的中心位置，降低整体的重心高度，保证载具在倾斜坡面行走时的稳定性，最大可适应30度的坡面通行不会出现倾翻。整体结构的装配逻辑采用模块化设计，上下壳体通过周圈的螺丝紧固，拆开上盖即可直接接触到所有内部组件，各个功能模块都采用快插接口连接，维护更换时无需重新焊接线路，可大幅降低后期的维护成本。在实际的场景适配中，这款载具可搭载摄像头完成管道内部检测、狭小空间搜救等任务，也可更换搭载小型作业头完成狭窄区域的清理、喷涂等作业，圆润的外形设计也降低了对周边环境的磕碰损伤，适合在有人员活动的室内场景使用，不会因为棱角突出造成磕碰伤害。
