车用发动机电子控制单元壳体结构

　　在整车动力控制系统的布局中，发动机控制单元是核心运算载体，所有进气调节、喷油正时、点火角修正、排放闭环控制的指令都从这个部件发出，直接决定发动机的动力输出特性、燃油经济性与排放达标水平。日常装车场景里，这类部件大多布置在发动机舱靠近防火墙的位置，部分车型会将其固定在进气歧管侧方或者蓄电池旁的安装支架上，需要同时承受舱内高低温交变、路面颠簸振动、泥水飞溅侵蚀以及周边电磁干扰的多重考验，因此壳体结构的设计从一开始就不是单纯的容器造型，而是要兼顾防护、散热、安装定位、电磁屏蔽多重需求。

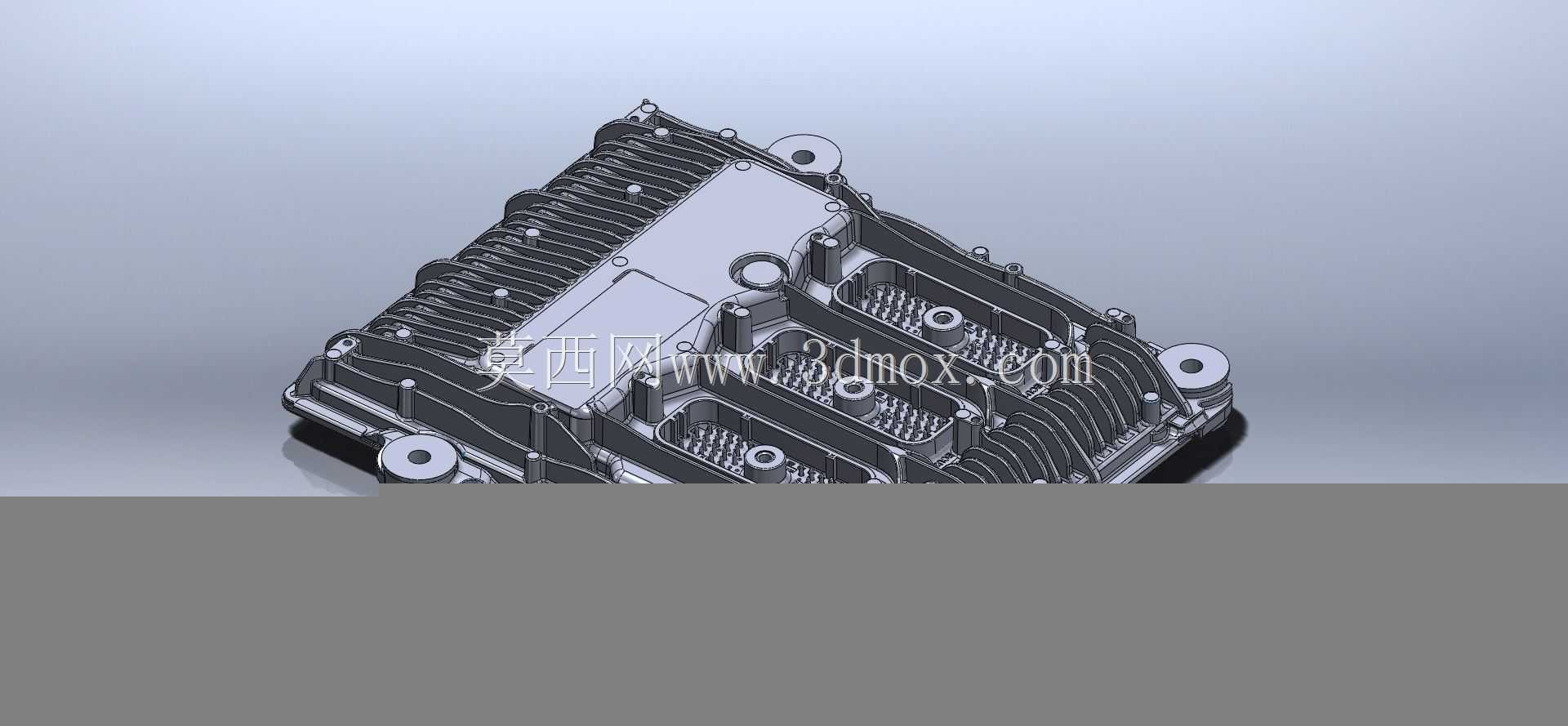

　　从结构细节来看，这个壳体采用上下分腔的压铸铝合金成型方案，上盖表面布置了密集的平行散热鳍片，鳍片的走向顺着车辆行驶时的迎面气流方向排布，不需要额外加装散热风扇，依靠行车过程中的自然对流就能带走内部电路板工作产生的热量，毕竟发动机控制单元的核心功率器件在大负荷工况下的持续发热功率不低，全靠壳体本身的导热能力把热量散出，才能保证内部单片机、功率驱动芯片的工作温度维持在器件允许的范围内。壳体边缘的一圈密封槽是用来填充硅橡胶密封圈的，合盖之后通过周圈均匀分布的螺丝压紧，能达到IP67级别的密封要求，哪怕高压水枪冲洗发动机舱或者雨季涉水，也不会有水汽渗入腔体内造成电路板短路。

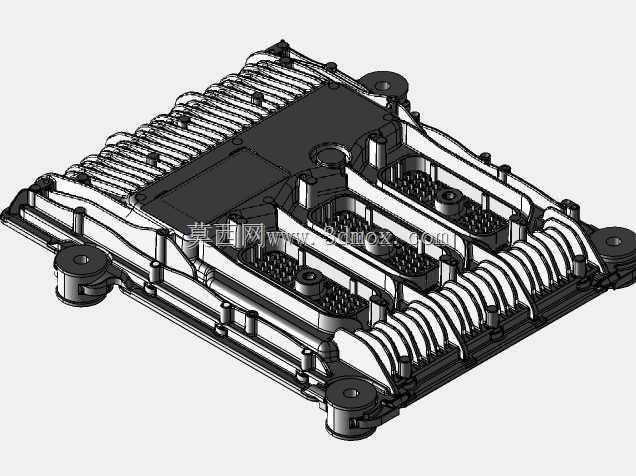

　　壳体侧面伸出的三个多针连接器接口，分别对应发动机端传感器线束、车身CAN总线线束、执行器驱动线束，接口位置做了加强筋结构，避免车辆长期振动导致接口根部出现应力开裂，每个接口周边都设计了定位凸台，和线束插头的卡扣结构匹配，插装之后能自动锁止，不会因为振动出现松脱。壳体上预留的四个带衬套的安装孔，位置度公差控制在0.1mm以内，装车时直接对准车身上的安装支架定位柱，打紧固定螺栓即可完成装配，不需要额外调整位置，衬套采用橡胶减震结构，能过滤掉发动机运转传递过来的高频振动，避免内部电路板上的贴片元件因为长期振动出现虚焊脱落。

　　设计过程中，首先要根据内部电路板的尺寸、元器件的最高凸起高度确定腔体的内部净空间，预留出至少3mm的安全间隙，避免元器件和壳体内壁发生干涉，同时要在壳体内壁对应大功率器件的位置设计导热凸台，装配时在凸台和器件之间填充导热硅胶垫，把器件的热量直接传导到壳体上，比单纯依靠空气导热的效率高四倍以上。电磁屏蔽方面，整个铝合金壳体本身就是连续的导电屏蔽层，上下盖结合面除了密封圈之外，还设计了连续的导电接触棱边，合盖之后能形成完整的法拉第笼，屏蔽外界的电磁干扰，同时也避免内部电路的高频信号辐射出去影响车载收音机、导航等其他电子设备的正常工作。

　　安装边界的尺寸设定需要适配多数主流四缸汽油机的布置空间，整体外轮廓的长宽高控制在合理范围内，不会和周边的进气管路、制动管路、线束走向发生干涉，散热鳍片的高度也做了限制，避免在装配过程中鳍片磕碰周边部件出现变形，影响散热效果。壳体的边角位置都做了圆角过渡，没有尖锐的棱角，一方面是压铸工艺的要求，避免压铸过程中出现应力集中导致壳体开裂，另一方面也能避免装配过程中划伤操作人员的手部，或者割破周边的线束绝缘层。在接插件的选型匹配上，三个接口的针脚定义提前和整车线束定义做了对齐，每个接口的防呆结构都做了差异化设计，装配时不会出现插错接口的问题，哪怕是售后维修场景下，操作人员不需要对照手册也能快速完成插接。

　　从实际使用的角度出发，这个壳体的壁厚设计经过了反复优化，在保证整体结构强度、散热能力的前提下尽可能做薄，降低整体重量，符合整车轻量化的设计趋势，同时壳体表面做了阳极氧化处理，不仅提升了表面耐腐蚀能力，还能提高表面辐射散热效率，比单纯的毛坯压铸壳体的散热能力提升15%左右。内部腔体的角落位置设计了小型的导流凸筋，当腔体内因为温度变化出现微量凝露时，凝露会顺着凸筋流向壳体底部预留的排水透气阀位置，透气阀采用防水透气膜结构，既能平衡腔体内外的气压差，避免因为温度变化导致腔体内出现负压吸入水汽，又能让凝露缓慢蒸发排出，不会在腔体内积存导致电路故障。
