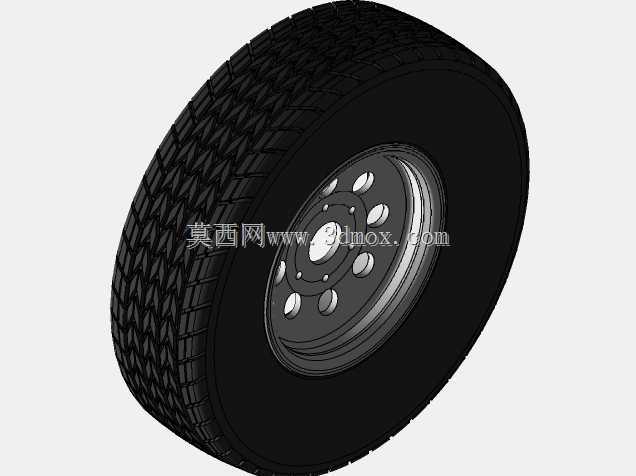

235-80-R16规格乘用车辆车轮带轮毂总成

　　日常做整车行走系统匹配时，235/80R16规格的轮胎总成是轻客、中型皮卡以及部分小型旅居挂车常用的配置，建模时首先要理清实际装车的边界约束，不能只做外观曲面的堆砌。首先说安装匹配维度，轮辋部分的安装孔位是按照常规六孔轻卡轮毂的节圆来做的，中心定位孔的直径、螺栓孔的沉台深度都要和实车的轮毂轴头完全贴合，建模时特意留足了制动盘与轮辋内壁的间隙，避免装车后出现制动部件蹭胎侧的问题，这也是很多新手建模时容易忽略的点——只看轮胎外径，不计算轮辋内部的容纳空间。轮胎的断面宽度235mm，扁平比80意味着胎侧高度是断面宽度的80%，配合16英寸的轮辋直径，整个轮胎的滚动半径计算下来刚好适配这类车型的时速表标定，

　　不会因为轮胎外径偏差导致时速显示误差超过国标允许范围。胎面的花纹建模没有做简化处理，纵向的主排水沟槽深度按照常规公路用HT轮胎的12mm深度来做，横向的花纹块切角、胎肩的散热槽都还原了实胎的结构，这些细节不只是外观展示用，做整车NVH仿真、雨天排水性能模拟的时候，准确的胎面花纹结构能让仿真结果更贴近实际测试数据。胎侧的厚度是按照层级来做的，胎圈部分的钢丝圈结构做了内嵌的结构示意，和轮辋的胎圈座贴合角度严格按照7度的标准轮辋配合角来设置，保证充气后轮胎和轮辋的密封面完全贴合，不会出现慢漏气的问题。实际应用场景里，这个规格的轮胎经常要兼顾非铺装路面的通行能力，所以胎肩的花纹块做了加厚的设计，建模时特意把胎肩的圆角、

　　花纹块的加强筋都做出来，这些结构在实际使用中能减少胎肩被尖锐石块割伤的概率，提升轮胎的耐用性。轮毂部分采用的是钢制轮毂的结构，轮辐的通风孔形状、轮辐与轮辋的焊接位置都按照量产钢制轮毂的工艺来做，轮辐的厚度满足额定载荷下的强度要求，做有限元分析的时候，在轮辐安装面施加全约束，在胎面位置施加对应额定载荷的垂直力、侧向力以及制动力矩，应力集中的位置都做了圆弧过渡处理，避免出现应力开裂的问题。很多人做轮胎模型只做个黑色的圆环加简单的胎纹，忽略了轮胎和轮辋的配合细节，实际上在做整车总布置的时候，轮胎的跳动边界、转向时的最大摆动空间都需要准确的模型数据，比如前轮转向到最大角度时，胎侧和翼子板内衬、转向拉杆的间隙至少要留20mm以上，

　　这个模型的外形尺寸完全按照实物测绘的参数来做，能直接用于总布置的间隙校核，不需要再反复调整尺寸。另外在做轮胎的装配模拟时，胎圈的导入斜面尺寸也做了准确还原，能模拟轮胎装机时的压装过程，验证装配工艺的可行性，不会出现模型尺寸和实际装配工艺不匹配的问题。胎面的花纹块排布是按照节距不等距的方式来做的，这也是量产轮胎常用的设计，能降低车辆高速行驶时的花纹共振噪音，建模时没有采用等距阵列的偷懒做法，而是还原了不同节距花纹块的排布规律，做整车噪音仿真的时候能直接调用这个模型的胎面结构，得到更准确的噪音模拟结果。气门嘴的安装位置也做了预留，在轮辋的对应位置开了标准尺寸的气门嘴安装孔，孔位的边缘做了钝化处理，避免割伤气门嘴的橡胶基座。整个总成的重量分配也按照实物的质心位置做了调整，轮辋部分的质心靠近安装面，轮胎部分的质心和轮辋的旋转中心重合，做整车动力学仿真的时候，旋转部件的转动惯量参数也能匹配实际值，不会因为质心偏移导致仿真结果失真。
