可调式活动扳手结构三维设计

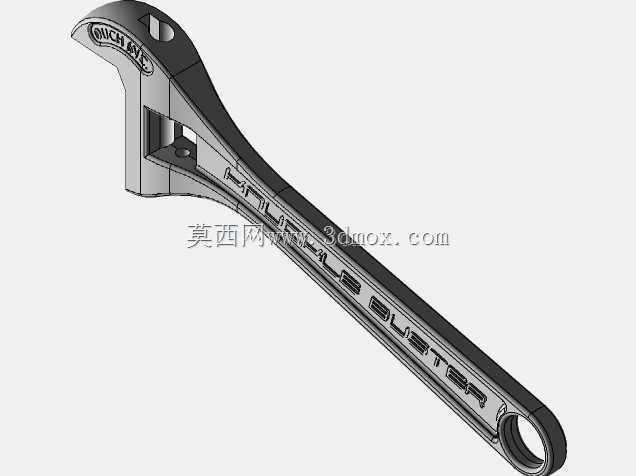

　　在设备运维、机械装配、五金维修等各类现场作业场景里，可调活动扳手是出现频率极高的手动紧固工具，它不需要像固定开口扳手那样匹配对应规格的螺栓螺母，单把工具就能覆盖一定尺寸范围内的紧固件拆装需求，大幅降低作业人员携带工具的数量，尤其适合户外抢修、多规格紧固件混合作业的场景，不管是家用水电维修、生产线设备日常维保，还是小型机械的组装调试，都能看到这类工具的使用身影。这款可调活动扳手的设计核心围绕开口尺寸的连续可调功能展开，整体结构分为固定扳体、活动扳唇、调节蜗杆、握持手柄几个核心部分，固定扳体的头部带有固定卡爪，和活动扳唇共同构成夹持紧固件的开口，活动扳唇与扳体头部的导轨槽配合，可沿着导轨方向平稳滑动，调节蜗杆安装在扳体头部下方的槽位内，

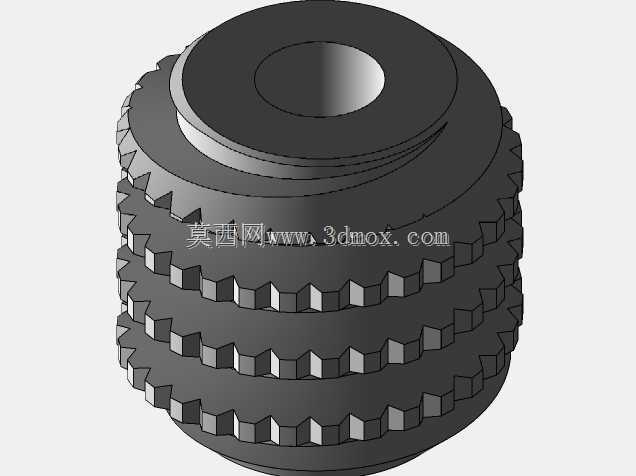

　　和活动扳唇底部的齿条结构啮合，转动蜗杆时就能通过齿条传动带动活动扳唇平移，实现开口尺寸的无级调节，这种调节结构经过长期工程验证，调节顺畅无卡滞，调节到位后啮合间隙控制合理，夹持时不会出现打滑、晃量过大的问题。从结构设计的细节来看，扳体头部的受力区域做了加厚处理，固定卡爪和活动扳唇的夹持面都加工有细密的防滑齿纹，齿纹的角度和深度经过反复校核，既可以保证夹持紧固件时的咬合力，避免施力过程中出现滑脱损伤紧固件棱角，又不会因为齿纹过深导致紧固件表面出现过度压痕。手柄部分采用符合人体工学的流线型轮廓，截面为带圆弧过渡的扁形结构，握持时受力均匀，长时间施力作业也不容易出现硌手的问题，手柄尾部做了挂孔设计，方便作业结束后悬挂收纳，

　　也可以在需要时加接套管延长力臂，应对更大扭矩的紧固需求。设计过程中首先明确了工具的额定承载扭矩范围，对应日常作业中最常见的M6到M24规格的六角紧固件拆装需求，以此反推各结构件的强度参数：扳体主体采用高强度合金钢的力学性能参数做仿真校核，头部受力位置的圆角过渡全部按照应力分散原则设计，避免直角结构带来的应力集中问题，防止大扭矩施力时出现头部断裂的风险；调节蜗杆的齿形采用梯形齿设计，相比矩形齿拥有更好的啮合强度和耐磨性能，蜗杆的端部做了滚花处理，徒手转动调节时摩擦力足够，不需要额外工具就能快速调整开口大小。从安装边界和外形尺寸来看，这款扳手整体长度控制在适配手动施力的合理区间，力臂长度经过扭矩匹配计算，既不会因为长度过短导致施力费力，

　　也不会因为过长导致工具笨重不便携带；头部的厚度尺寸控制紧凑，能够伸入部分空间狭窄的装配位置完成紧固件操作，不会因为头部过厚被周边零部件干涉；活动扳唇的最大开口量覆盖了设计目标内的所有紧固件规格，全开状态下活动扳唇的伸出长度经过校核，保证最大开口夹持时依然有足够的啮合长度，不会出现扳唇脱出的风险。在实际使用的场景适配中，这款扳手的结构设计兼顾了通用性和可靠性，针对日常作业中常见的偏载施力情况，扳体导轨和活动扳唇的配合面做了加宽处理，偏载受力时接触面的压强控制在材料许用应力范围内，长期使用也不会出现导轨磨损导致的扳唇晃动问题；调节蜗杆的安装位置做了防脱设计，日常使用中不会因为磕碰、震动导致蜗杆从安装槽内脱落，减少工具故障的概率。和普通固定扳手相比，这种可调结构的扳手最大的优势就是场景适配性强，在紧固件规格繁杂、无法提前预判所有拆装尺寸的作业场景下，一把工具就能完成绝大多数的紧固拆装工作，尤其适合应急维修、上门作业这类不方便携带全套固定扳手的场景，同时结构简单可靠，维护成本极低，日常使用只需要定期在蜗杆和导轨配合位置加注少量润滑脂，就能保证调节结构长期顺畅工作，不会出现锈死、卡滞的问题。
