工业控制设备用钣金防护外壳结构设计

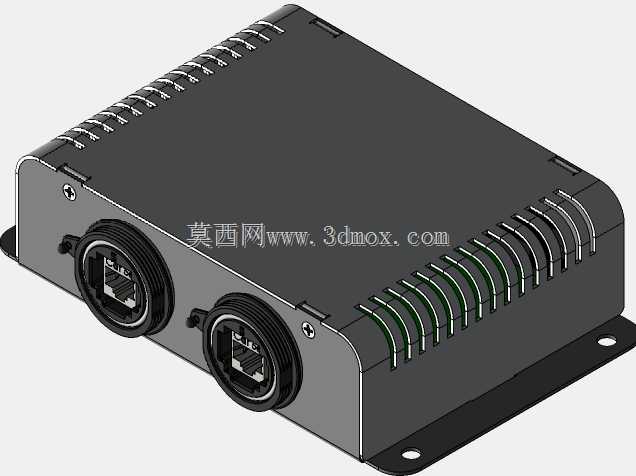

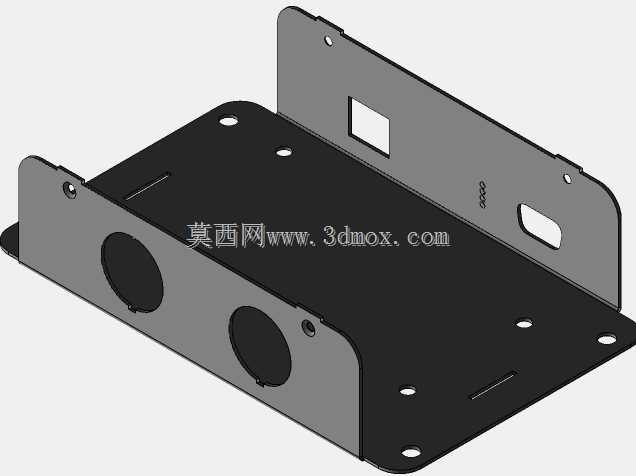

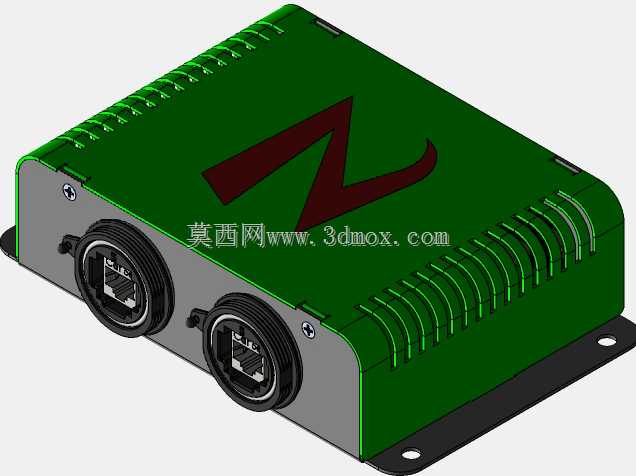

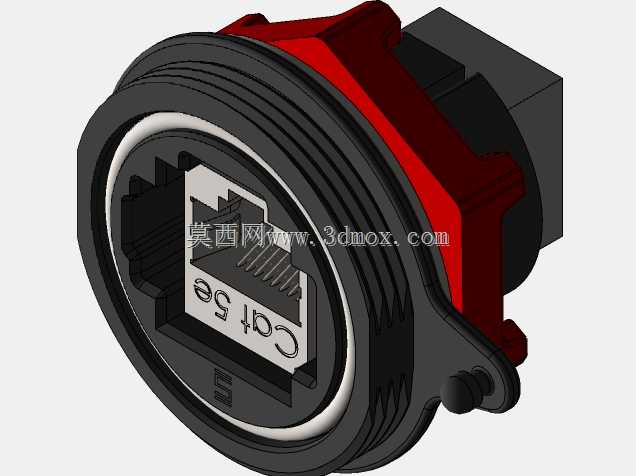

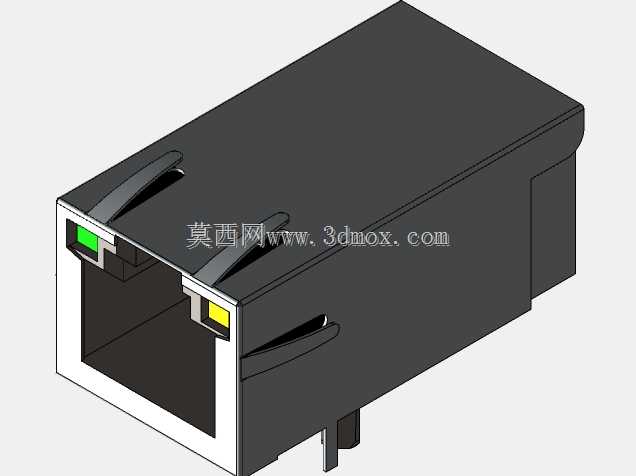

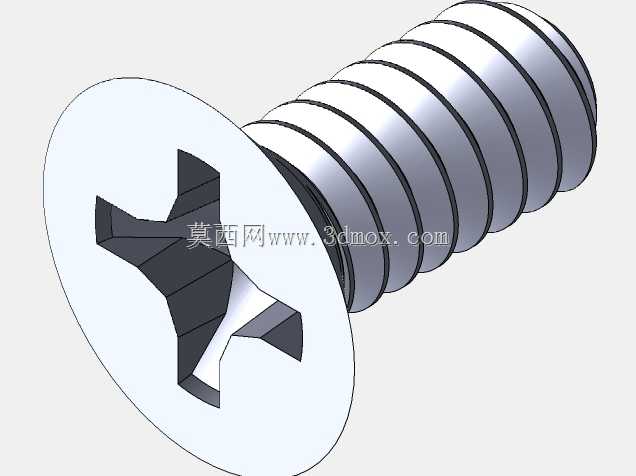

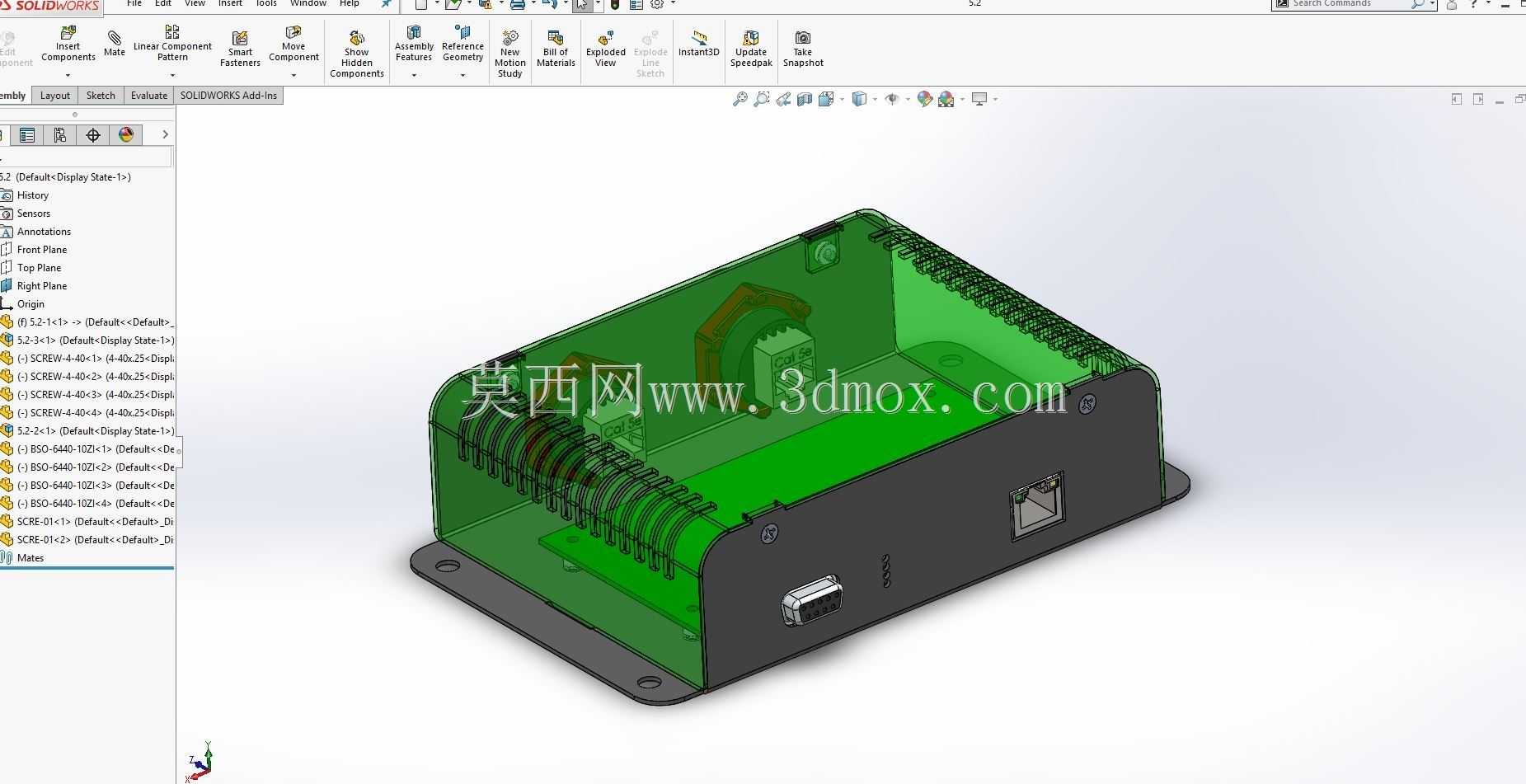

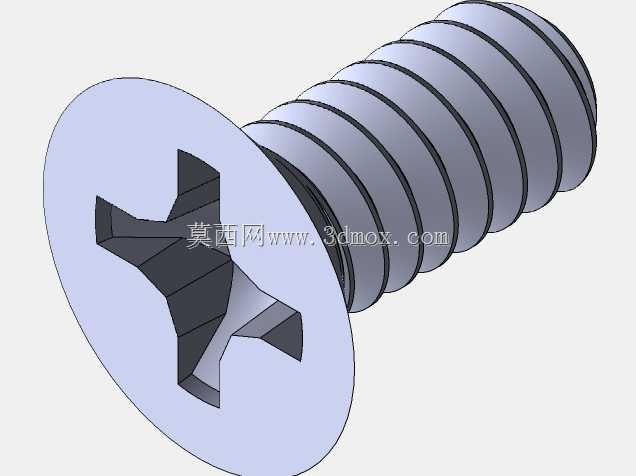

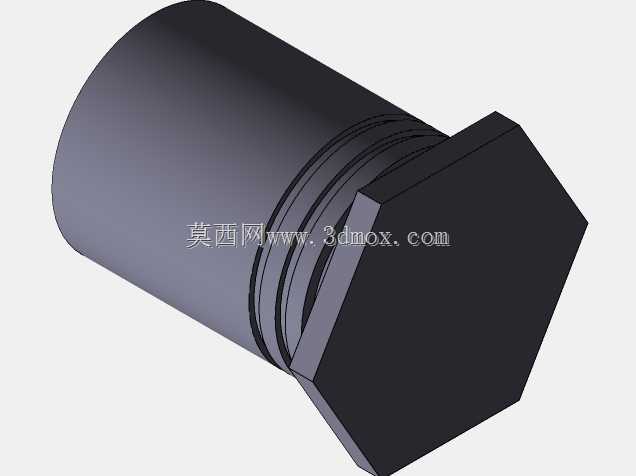

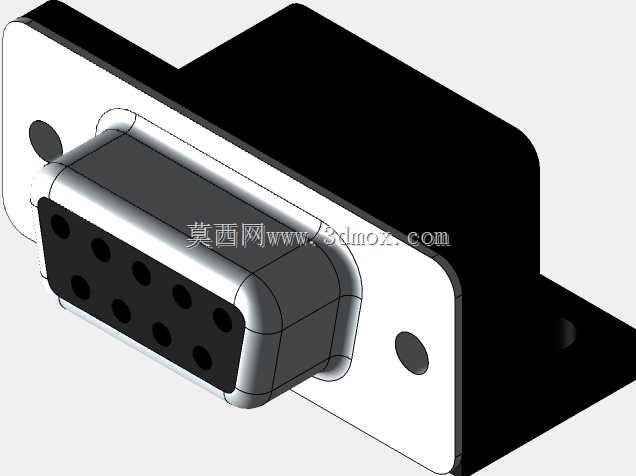

　　这款钣金防护外壳主要面向工业现场嵌入式控制模块、小型信号采集终端类设备的防护需求设计，适配车间控制柜内安装、设备侧挂安装、生产线工位旁独立固定等多类应用场景，能够为内部的电路板、接线端子、通讯接口模块提供可靠的物理防护，隔绝生产现场的粉尘、切削液飞溅、意外磕碰等可能损伤内部电子元件的风险。从实际使用角度出发，外壳采用分体式组合结构，下半部分为深色硬质基座，预留了带法兰边的安装固定孔位，安装时可直接通过螺栓将基座固定在安装面或设备机架上，固定孔位做了沉台设计，螺栓头不会突出基座底面，保证安装后壳体与安装面贴合平整，不会出现翘边、间隙过大的问题。基座侧面预留了两类通用接口的开孔，分别对应常见的RJ45以太网通讯口、

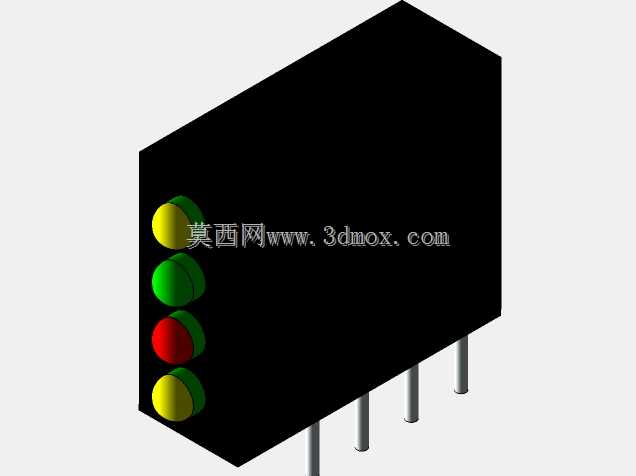

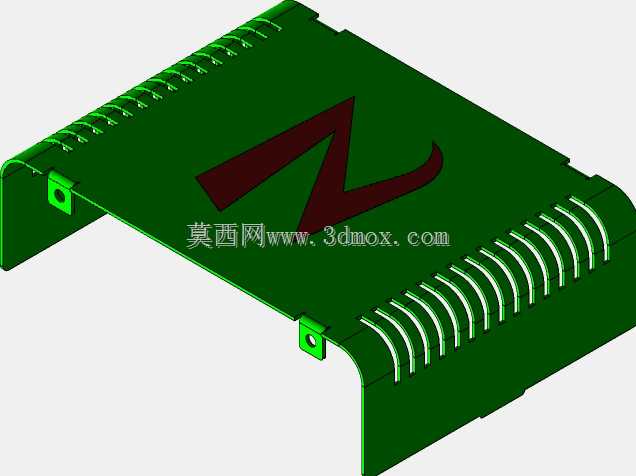

　　工业接线端子排的出线位置，开孔边缘做了钝化翻边处理，避免穿线时划伤线缆绝缘层，同时开孔位置与内部电路板的接口排布完全对齐，组装时无需额外调整线缆走向，可直接将接口与外部线缆对接。上半部分为半透明防护围场，采用带浅绿透色的高强度工程材质制作，既可以通过半透明材质直接观察内部模块的运行指示灯状态，无需频繁拆卸外壳排查设备状态，又具备足够的结构强度，能够承受日常运维过程中的意外触碰压力，不会轻易出现开裂、变形问题。围场与基座的连接采用侧边卡扣加底部定位槽的组合固定方式，围场下边缘嵌入基座的定位槽内，侧边通过隐藏式卡扣与基座卡合，日常运维需要检修内部元件时，无需借助螺丝刀等工具，直接拨开卡扣即可取下围场，大幅提升现场运维的效率，

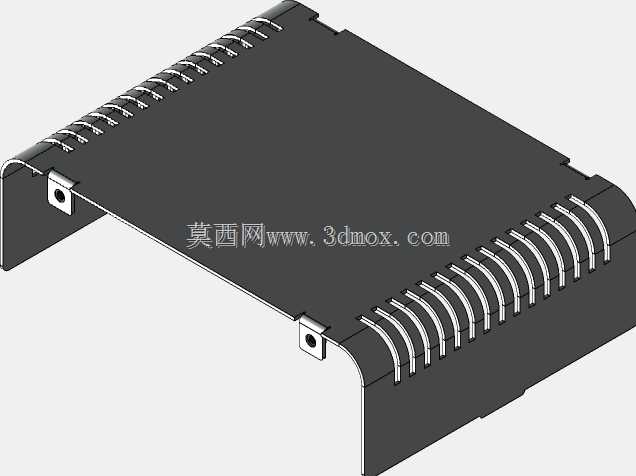

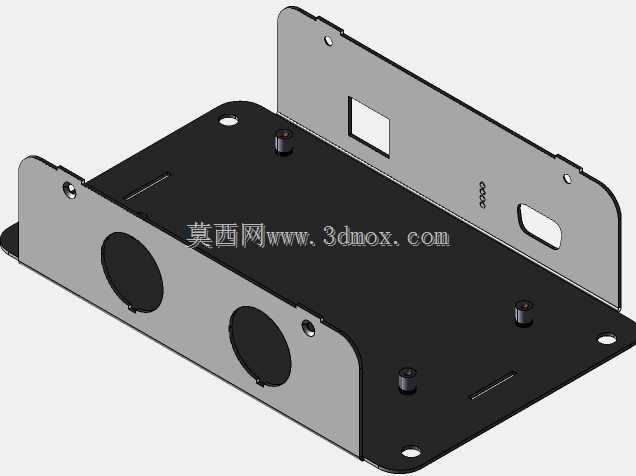

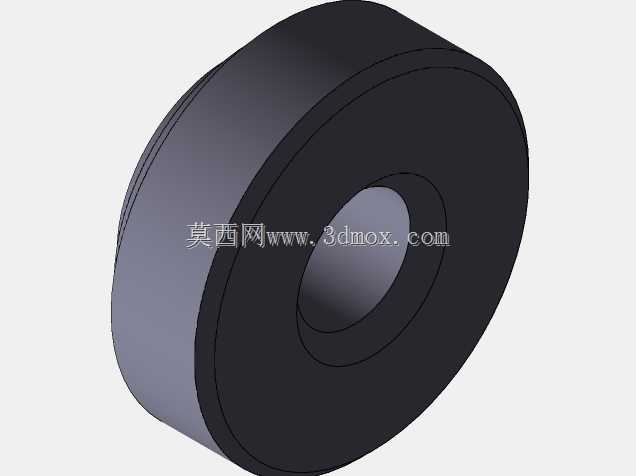

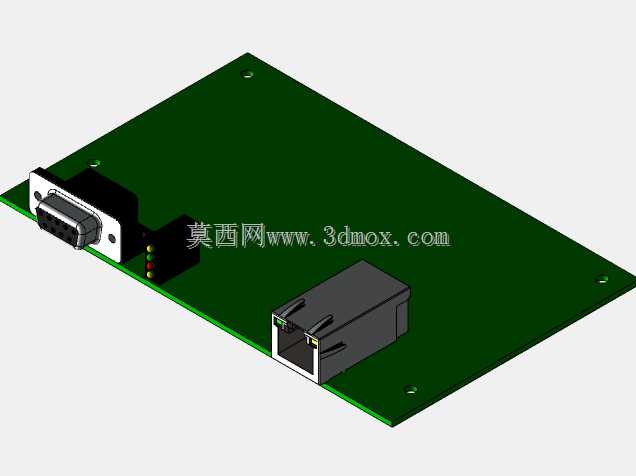

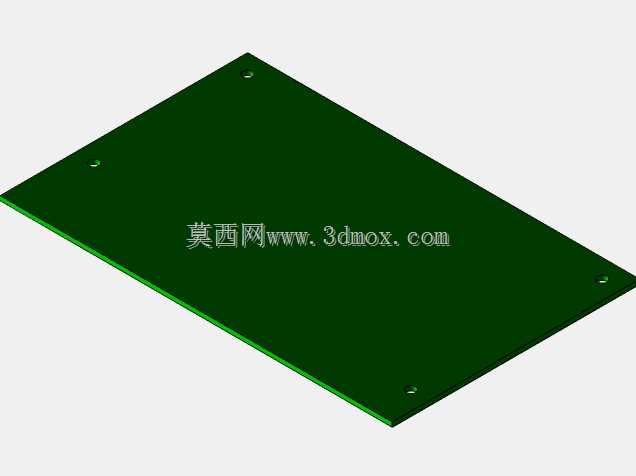

　　同时卡扣结构做了多次插拔耐久优化，反复拆装不会出现卡扣断裂、连接松动的问题。外壳内部预留了统一规格的电路板安装柱，安装柱的高度经过精准测算，保证电路板安装后，板载元件与围场内壁、基座底面都留有足够的安全间隙，避免元件与壳体接触造成短路风险，同时安装柱的孔位适配市面主流的小型工控板、采集板的安装尺寸，无需额外打孔改造即可直接固定对应规格的电路板。围场上边缘做了密集的格栅式通风槽设计，通风槽的开槽方向斜向朝下，既可以保证壳体内部的空气流通，带走电路板工作产生的热量，避免内部积热导致元件工作稳定性下降，又能防止上方掉落的粉尘、水滴直接落入壳体内部，兼顾散热与防护能力。基座底部的安装法兰边向外延伸出足够的宽度，

　　四个固定孔分别位于法兰边的四个角位置，孔位间距符合小型工控设备的通用安装规范，既可以直接固定在平面安装板上，也可以搭配标准导轨卡扣适配DIN导轨安装场景，覆盖更多的安装使用需求。在结构设计过程中，充分考虑了钣金加工与注塑件生产的工艺可行性，基座的折弯圆角、壁厚都符合常规钣金冲压折弯的工艺要求，不需要特殊定制的刀具即可完成加工，半透明围场的脱模斜度、壁厚均匀性都满足注塑生产的工艺要求，量产时不会出现缩痕、脱模困难等问题，能够有效控制生产制造成本。外壳的整体边角都做了圆角过渡处理，没有尖锐的棱角，避免安装、运维过程中划伤操作人员，同时圆角设计也提升了外壳整体的抗冲击能力，受到外力碰撞时应力不会集中在尖角位置，降低外壳开裂的概率。针对工业现场可能存在的电磁干扰问题，金属基座部分可根据需求做导电氧化处理，搭配内部的导电泡棉衬垫，实现壳体的连续导电接地，为内部电子元件提供基础的电磁屏蔽能力，减少外界电磁信号对内部采集、通讯模块的干扰，提升设备在复杂工业电磁环境下的工作稳定性。
