工业级旋钮式遥控信号发射装置结构设计

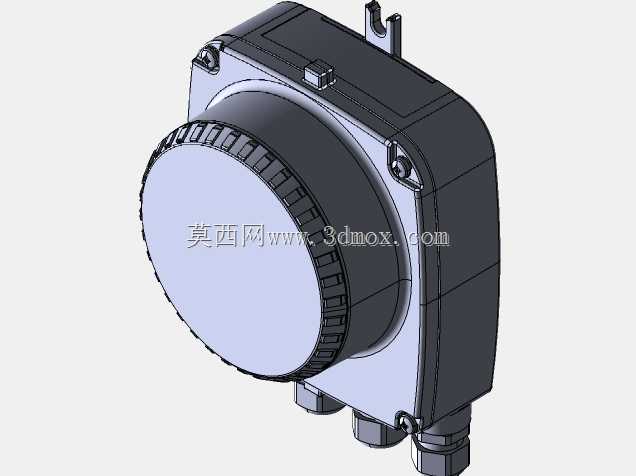

　　这款遥控发射装置的结构设计，首先围绕工业现场复杂工况的使用需求展开，区别于民用消费级遥控设备，其壳体采用分体式拼接结构，主体分为上盖、底座、旋钮操控组件、线缆密封接头四个核心装配模块，所有拼接面均预留密封槽位，可适配O型密封圈实现IP65级防护，能够在粉尘、喷淋、轻度油污的车间环境下长期稳定工作，不会因为外界杂物侵入导致内部电路故障。从实际应用场景来看，这类装置多用于起重设备远程操控、工业流水线工位信号触发、自动化设备手动干预控制、高空作业平台操作等场景，操作人员无需贴近设备本体，在可视范围内即可完成指令发送，规避设备运行区域的安全风险，同时提升操作的灵活性。

　　核心操控区域采用大直径滚花旋钮设计，旋钮外圈的滚花纹理深度0.8mm，齿距1.2mm，即便操作人员佩戴防滑劳保手套，也能获得足够的旋转摩擦力，不会出现打滑操作失误的问题；旋钮的旋转阻尼经过结构调校，内部设置定位弹珠结构，每旋转15度即可获得清晰的档位反馈，操作人员无需目视确认，仅凭手部触感就能判断当前旋钮所处的档位位置，适合视线需要同时关注设备运行状态的作业场景。装置侧面设置的小型凸起按键为急停触发键，按键表面高出壳体表面2mm，周边设置凸起防护筋，避免日常放置或者握持时误触，同时在需要紧急触发时，无需调整握持姿势，拇指即可快速按压触发，按键的按压行程设置为1.5mm，触发压力控制在5N左右，既保证触发的明确反馈，又不会因为轻微触碰产生误信号。

　　壳体的边角全部采用R3-R5的圆角过渡，没有尖锐的棱角结构，一方面是避免握持时划伤操作人员手部，另一方面也能在装置意外跌落时分散冲击力，降低壳体开裂的风险；壳体上的四个固定螺丝采用内六角沉头设计，螺丝装配后完全沉入沉头孔内，不会突出壳体表面，既避免螺丝受到外力磕碰滑牙，也能让壳体外表面更整洁，减少油污、粉尘的附着积留，日常清洁维护更加方便。装置底部的线缆接头采用防水格兰头结构，适配直径6-8mm的多芯屏蔽线缆，格兰头内部设置橡胶密封环，拧紧后可抱紧线缆外层，既可以防止线缆被拉扯时内部接线松脱，也能阻断液体、粉尘从线缆进线位置进入壳体内部。

　　从安装边界尺寸来看，装置主体不含旋钮的方形壳体尺寸为82mm*82mm，整体厚度（不含底部接头）为45mm，旋钮突出壳体表面的高度为18mm，整体握持尺寸贴合成年男性手掌大小，单手握持时手指可以自然环绕壳体侧面，拇指刚好落在旋钮操控区域，长时间握持操作也不会产生明显的疲劳感。壳体侧面预留的挂耳结构厚度为3mm，挂耳内孔直径为5mm，既可以通过螺丝将装置固定在设备操作面板、工位支架上作为固定操作端使用，也可以穿过挂绳将装置挂在操作人员腰间，方便移动作业时随身携带，不会因为随手放置导致设备遗失或者摔落损坏。

　　内部结构设计上，电路板安装位预留了2mm的安装间隙，电路板通过四个铜柱固定在底座上，与壳体内壁之间留有足够的布线空间，可容纳信号发射模块、按键触发板、旋钮编码模块的接线，内部走线全部沿着壳体内壁的走线槽布置，避免装配时线缆被上下盖挤压破损；旋钮与内部编码器之间采用D型轴连接，轴配合间隙控制在0.05mm以内，旋转时不会出现空程差，保证旋钮旋转角度与编码信号的精准对应，不会出现档位偏移的问题。装置顶部的两个定位凸台，用于装配信号指示灯导光柱，导光柱采用透明PC材质，与壳体上盖采用过盈配合装配，无需额外打胶即可实现固定与密封，指示灯亮起时，光线通过导光柱传导到壳体表面，操作人员在各个角度都能清晰观察到设备的信号发射状态、电源连接状态，及时判断装置是否正常工作。

　　在结构强度设计上，壳体选用ABS加玻纤的改性工程塑料材质，壁厚均匀控制在2.5mm，螺丝柱位置做了加厚加筋处理，能够承受1.2米高度自由跌落至水泥地面的冲击，不会出现壳体碎裂、螺丝柱断裂的问题；旋钮部件采用POM材质，具备良好的耐磨性与自润滑性，长期反复旋转操作也不会出现过度磨损导致的阻尼下降、档位模糊问题，能够满足工业场景下高频次操作的使用寿命要求。
