方位调节齿轮组承载安装基座结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:410466
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构
  • 方位调节齿轮组承载安装基座结构

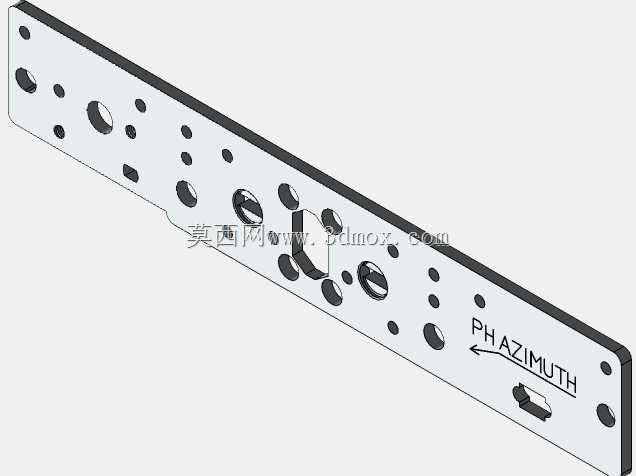

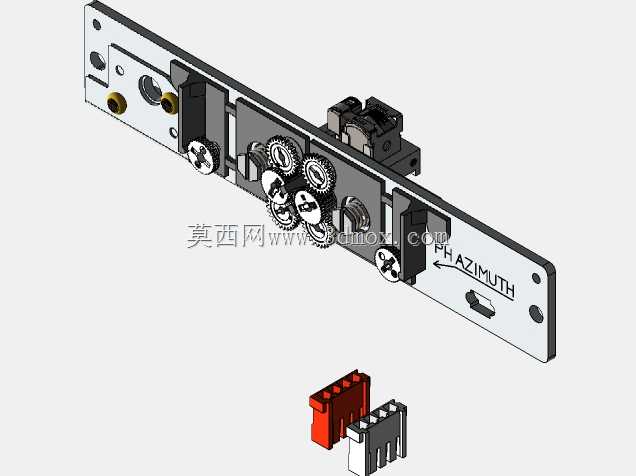

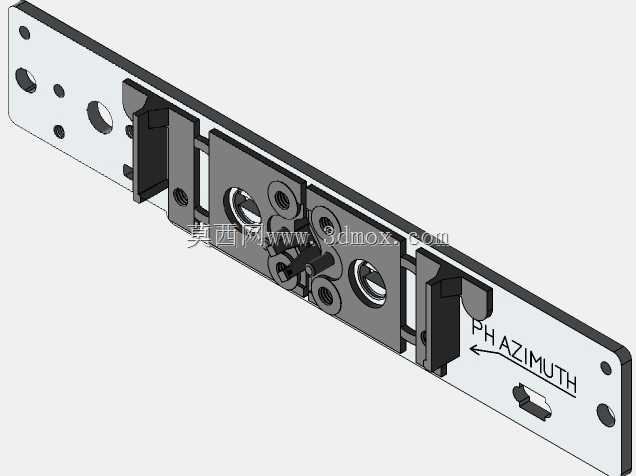

  该结构件属于精密方位调节机构的核心承载装配单元,常见于光电观测设备、小型伺服转台、机载吊舱方位轴系的传动承载场景,核心作用是为多组啮合传动齿轮、方位锁定组件、行程触发元件提供统一的安装定位基准,同时承担轴系传动过程中的载荷传递与形变抑制功能。从结构布局来看,基座采用一体化铣削成型的长条形板式主体,安装面预留多组不同规格的定位销孔与螺纹连接孔,可直接与设备主框架的安装面贴合定位,安装边界的孔位公差按照IT7级精度设计,能够保证装配后齿轮组的中心距偏差控制在允许范围内,避免啮合间隙过大引发的传动回差。基座上集成的多组平行排布齿轮安装轴位,采用阶梯孔设计,轴肩定位面的平面度要求控制在0.02mm以内,可适配不同模数的直齿圆柱齿轮装配,

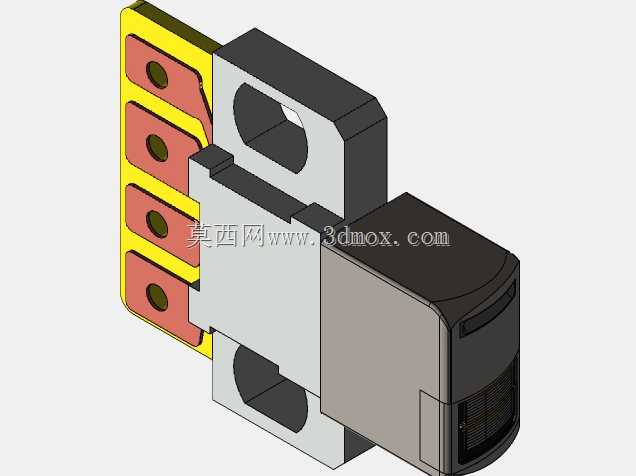

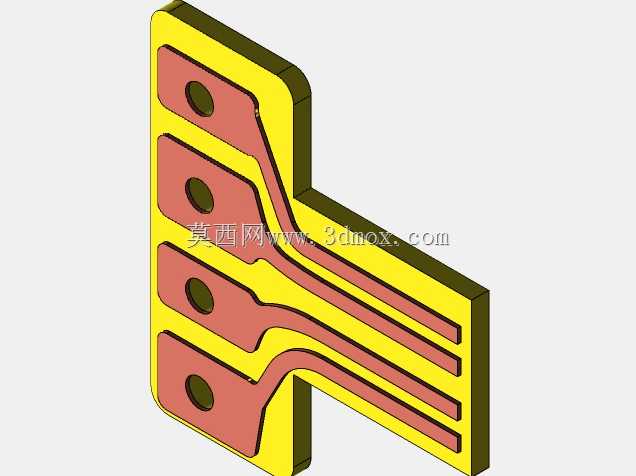

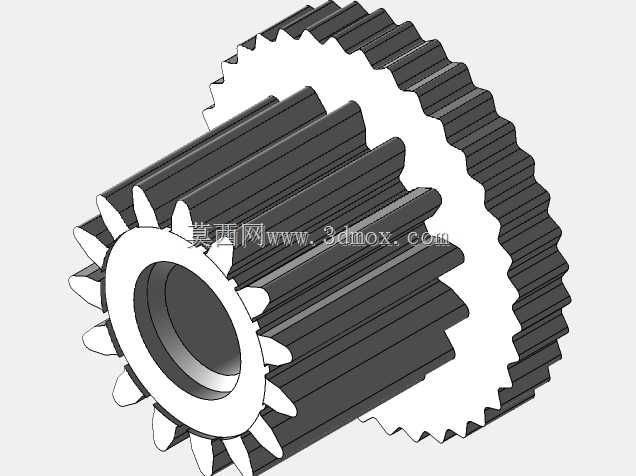

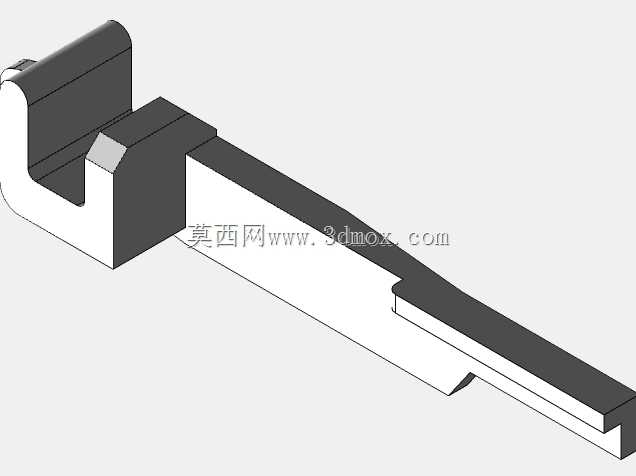

  齿轮组的传动链按照减速比匹配排布,能够将输入端的小扭矩高转速输入转化为输出端的大扭矩低转速转动,最终驱动方位轴系完成水平方向的角度调整。基座一侧预留的弹性锁定组件安装位,可装配阻尼销与锁定卡扣,在方位调节到位后实现轴系位置锁定,避免设备受振动冲击出现角度偏移;另一侧设置的行程触发弹片安装槽,可固定微型触发开关,当方位转动到极限位置时触发信号,切断驱动电机动力,防止机构超程损坏。设计过程中优先考虑了装配工艺性,所有齿轮安装位的周边都预留了足够的扳手操作空间,装配时可依次完成齿轮、轴套、卡簧的安装,无需特殊工装即可完成整组组件的预装;基座底部的镂空减重槽在不降低整体结构刚性的前提下,有效降低了组件自重,适配对载荷重量有严格要求的机载、

  车载便携设备场景。基座表面标注的方位刻度基准线,可在装配时作为初始零位校准参考,减少整机组装时的调试工作量;外露的安装面做了发黑防锈处理,非配合面的棱边全部做了R0.5的倒角处理,避免装配过程中划伤操作人员或线缆。从传动匹配角度来看,该结构的齿轮组啮合侧隙按照精密传动要求设计,空载状态下的回差可控制在0.1度以内,能够满足小型观测设备的方位指向精度要求;基座的材质选用高强度铝合金,在保证结构强度的同时控制整体重量,所有配合面的加工粗糙度要求达到Ra1.6,非配合面达到Ra3.2,兼顾加工成本与使用性能。实际应用中,该组件可直接作为方位传动模块集成到整机设备中,无需额外设计传动支撑结构,能够大幅缩短整机的研发装配周期,适配多类需要水平方位角度调节的小型机电设备场景,在户外便携观测设备、小型伺服转台、光电跟踪装置的传动系统中都有较高的复用价值。
