钢结构建筑焊接连接构件设计图纸

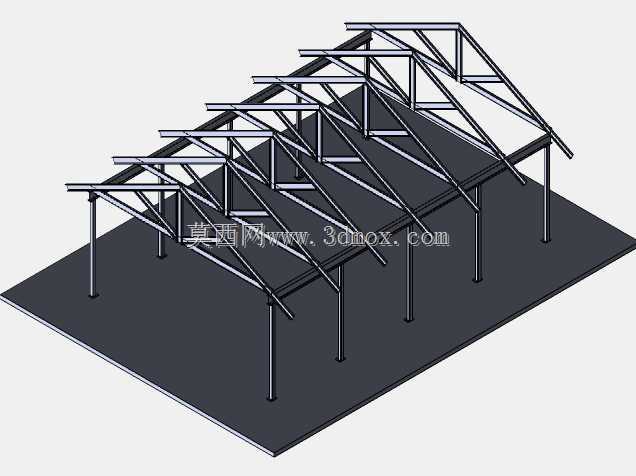

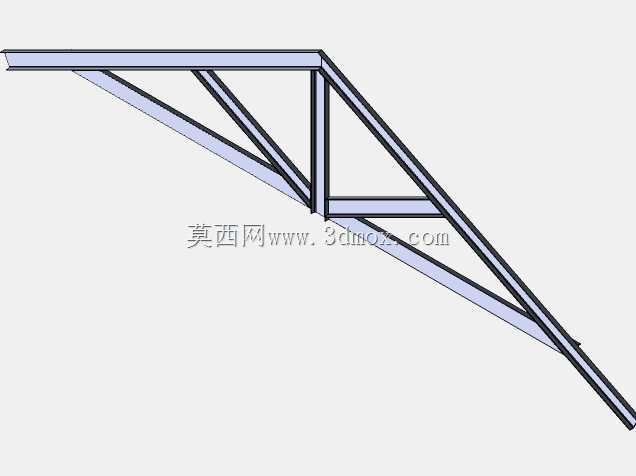

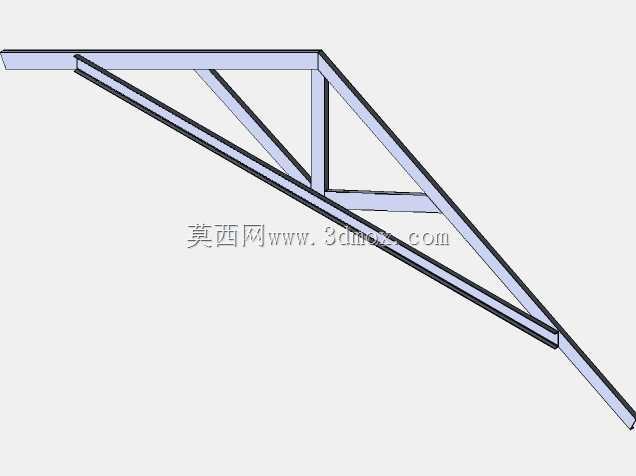

　　在民用与工业建筑的钢结构施工环节，焊接连接构件是承担荷载传递、保障结构整体稳定性的核心部件，这类构件的设计合理性直接决定了钢结构建筑的抗震性能、荷载耐受上限与长期服役寿命，从大跨度厂房的梁柱连接节点，到高层钢结构建筑的支撑拼接位置，再到场馆类建筑的桁架连接部位，都需要这类经过精准受力核算的焊接构件作为结构衔接的核心载体。不同于螺栓连接的可拆卸属性，焊接构件通过熔敷金属实现母材的刚性连接，在承受动荷载、交变荷载的场景下，只要焊接工艺与构件设计匹配到位，连接部位的应力传递连续性远优于其他机械连接方式，这也是钢结构建筑中主承重节点优先采用焊接连接方案的核心原因。

　　设计这类焊接构件时，首先要结合建筑结构的整体受力计算结果，明确每个连接节点需要传递的轴力、剪力与弯矩数值，再根据母材的材质特性匹配对应的焊脚尺寸、焊缝长度与坡口形式，避免出现焊缝强度不足导致的节点脆性破坏，或是焊缝冗余量过大带来的焊接变形、应力集中问题。实际建模过程中，需要提前预留焊接操作的作业空间，比如构件拼接位置的焊缝间隙要匹配现场常用的焊接工艺要求，背面衬垫的安装位置要提前在构件上做出定位结构，避免现场施工时出现焊接位置无法操作、需要二次切割修整的问题。

　　从安装边界来看，这类焊接构件的外形尺寸需要严格匹配相邻钢构件的截面规格，比如H型钢梁柱连接的焊接节点，构件的翼缘、腹板对接位置的公差要控制在钢结构施工规范允许的范围内，避免现场安装时出现错边、间隙超差的问题，影响焊接质量。构件上的定位基准面要做明确的结构标识设计，方便现场施工人员快速完成构件对位，减少高空作业的调整时间，降低施工安全风险。同时设计阶段就要考虑焊接变形的预控，通过对称布置焊缝、预留焊接收缩余量的方式，抵消焊接过程中热输入带来的构件变形，避免焊后构件尺寸超差无法安装。

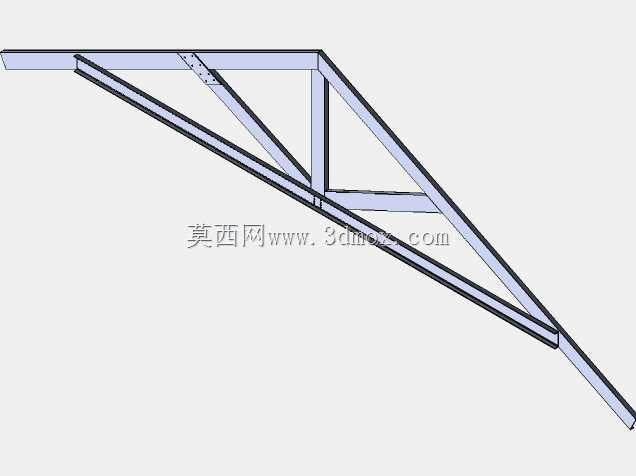

　　在功能特性层面，这类焊接构件除了满足基本的荷载传递要求外，还要结合建筑的防腐、防火要求做对应的结构优化，比如构件的焊缝位置要避免形成容易积留积水、积灰的死角，减少后期防腐涂层破损后构件锈蚀的概率；构件的截面过渡位置要做圆弧过渡处理，降低应力集中系数，提升构件在交变荷载下的疲劳寿命。对于有抗震要求的建筑场景，焊接构件的节点设计要遵循“强节点弱构件”的设计原则，让节点的承载能力略高于相邻构件的承载能力，确保地震作用下构件先于节点发生塑性变形，给建筑结构留出足够的变形耗能空间，避免节点脆性断裂引发的结构整体坍塌。

　　实际建模过程中，需要把每一条焊缝的位置、焊脚尺寸、坡口形式都在三维模型中做清晰的结构表达，方便后续施工人员通过模型直接提取焊接工艺要求，减少二维图纸的识图误差。同时要核对构件与相邻结构件的干涉情况，尤其是多根构件交汇的复杂节点，要提前在模型中模拟焊接顺序，确保每一道焊缝都有足够的操作空间，避免现场出现焊接位置被其他构件遮挡、无法保证焊接质量的问题。对于需要工厂预制后现场拼接的焊接构件，还要在模型中明确工厂焊接与现场焊接的分界位置，工厂焊接环节尽量完成变形量小、质量易控制的焊缝作业，现场仅完成拼接位置的环形焊缝或对接焊缝，减少高空作业的焊接工作量，提升整体施工效率与焊接质量稳定性。
