电机配套抱紧式连接锁紧装置结构设计

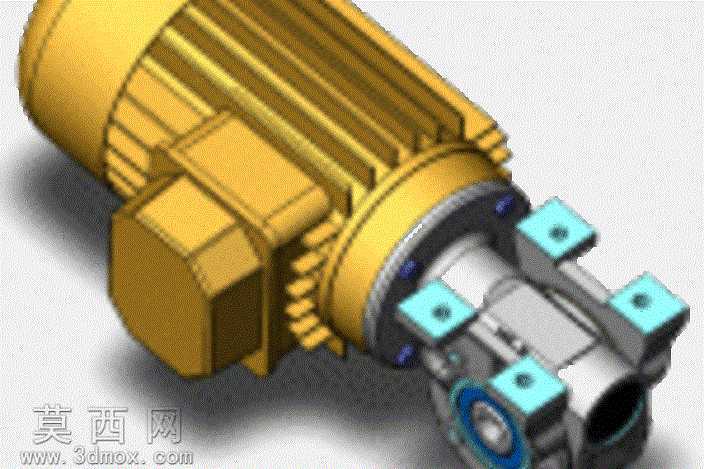

本作品采用三维参数化建模方式完成整套结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对电机输出端与锁紧连接组件的配合尺寸进行了精准约束，确保各零件装配后无干涉、可实现预期的锁紧传动功能。渲染阶段针对不同零件的材质特性做了区分设置：电机主体壳体采用铸铝喷塑的哑光黄材质，还原工业电机的真实外观质感，表面添加了细微的散热筋纹理与磨砂质感，避免塑料感过重；锁紧组件的安装基座采用45号钢发蓝处理的金属材质，表面设置了均匀的金属反光与细微加工刀痕纹理，凸显机加工零件的精度感；三个带安装孔的锁紧压块采用青蓝色阳极氧化铝材质，与主体金属色形成视觉区分，同时还原轻量化紧固件的材质特征；连接部位的螺栓、轴承等标准件单独设置了镀锌亮面金属材质，细节处还原工业零件的真实视觉效果。结构设计上，该装置采用抱紧式锁紧原理，通过三个周向均匀分布的压块配合紧固件，实现电机输出轴与外接传动部件的无键抱紧连接，相比传统键连接可有效降低应力集中，提升传动稳定性，同时方便拆装调整。设计过程中优先考虑了装配的工艺性，所有零件均设置了合理的拔模斜度与安装避让空间，锁紧压块的安装孔做了沉头设计，确保紧固件安装后不突出表面，避免与周边部件产生干涉；电机端的连接法兰设置了定位止口，保证装配时的同轴度精度，减少传动过程中的径向跳动。整套模型的零件层级清晰，配合关系完整，可直接用于装配工艺验证、结构优化参考，也可作为传动连接类机构的设计参考模板，建模过程中对所有特征做了参数化关联，修改关键尺寸即可快速适配不同功率、不同轴径的电机配套需求，具备较强的通用性与拓展性。
