带中心通孔方形棱柱机械支撑构件

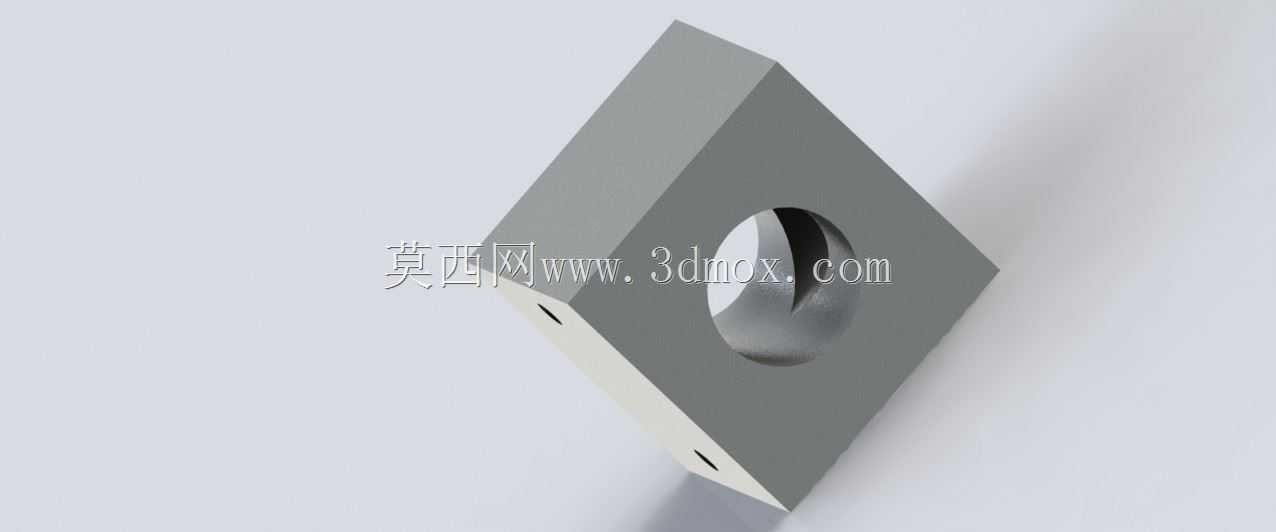

　　在车间工装夹具的定位工位上，这类带中心通孔的方形棱柱构件常被用作限位支承块，也可在小型检测治具里充当垫高基准，替代非标铣削的垫块完成快速装夹。从结构本身来看，主体为等厚方形棱柱，六个面均为平面，相邻面保持垂直，中心加工出贯通的圆形通孔，侧棱附近还分布有小型工艺孔，整体造型规整，没有复杂曲面，加工时可直接选用方料铣削外形，再完成钻孔、铰孔工序，工艺路线短，单件或小批量制作都很方便。

　　设计这类构件时，首先要保证上下两个支承面的平面度，以及相对面之间的平行度，作为工装基准使用时，平面度误差通常需要控制在0.05mm以内，避免装夹后工件出现倾斜。中心通孔的作用并不单一：既可以穿过螺栓完成构件与底座的锁紧固定，也能作为避让孔，让工件的突出轴段穿过，或是容纳定位销的端部，在多工位治具里，还能沿孔位布置气路、走线，简化治具的管路布局。侧壁的小孔多为定位销孔或者紧定螺钉孔，当棱柱需要和相邻挡板、压块拼接时，销孔可以保证重复拆装的位置精度，紧定孔则能从侧面锁死穿过中心孔的杆件，防止支承过程中出现窜动。

　　从安装边界来看，方形外轮廓的边长决定了支承接触面积，选型时需要匹配被支撑工件的底部尺寸，接触面积过小会压伤工件表面，过大则会占用过多工装台空间，相邻构件之间还要预留扳手空间，方便拧紧中心锁紧螺母。棱柱的厚度方向尺寸直接关联支承高度，在自动化生产线的顶升定位工位，厚度公差需要和生产线输送面高度匹配，若高度偏差过大，工件到位后会出现偏移，无法被机械手准确抓取。中心通孔的直径要和选用的锁紧螺栓、定位销保持间隙配合，间隙过大会造成定位晃动，间隙过小则装配困难，常年在油污、切屑环境下使用的工位，孔边还需要做小倒角，避免切屑卡在配合面之间。

　　在实际应用场景里，这类棱柱构件不止出现在工装治具中，在小型设备的机架拼接处，它可以作为连接垫块，填补两根型材之间的高度差；在检测平台上，多个相同尺寸的棱柱组合摆放，能够支撑异形工件的不同点位，配合百分表完成形位公差检测；在手动夹具的杠杆机构里，它还能充当行程限位块，通过更换不同厚度的棱柱，快速调整夹具的压紧行程。建模过程中需要优先约束方形外形的对称度，中心通孔要和棱柱的中心基准重合，侧壁小孔的位置尺寸要从同一基准标注，避免加工时出现基准累积误差。棱边位置统一做0.5~1mm的倒角，既可以去除铣削产生的毛刺，也能避免装配时划伤操作人员，和工件接触的支承面可以根据使用需求做淬火处理，提升表面耐磨性，反复装夹也不容易出现压痕变形。针对需要轻量化的工位，还可以在棱柱非接触面做减重槽，但要保证槽体对称分布，避免构件受力后出现应力不均，长期承载后发生变形。
