石膏抹灰施工用自动呈现机结构设计

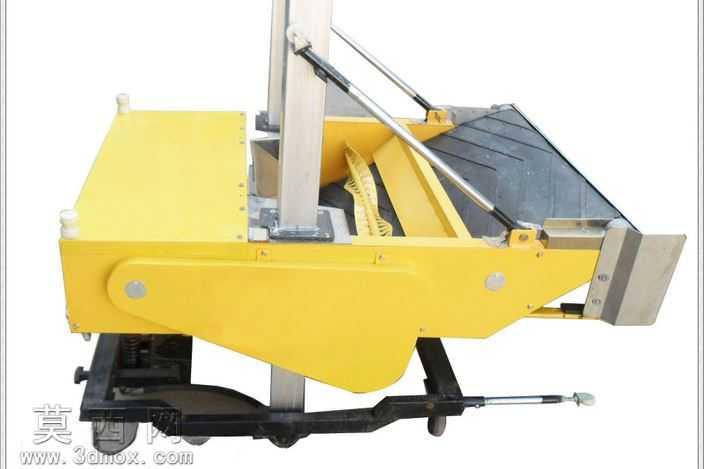

本模型为石膏抹灰作业专用的自动呈现机三维结构设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，对设备各组成部件进行1:1等比例还原，完整呈现设备的实际装配关系与运动逻辑。模型主体结构分为料仓承载单元、垂直升降导向单元、行走支撑单元、抹灰执行单元四个核心模块，料仓部分采用黄色钣金材质模拟实际设备的喷涂防护外壳，建模时对料仓的倾斜导料角度、侧边加强筋结构、出料口的调节挡板结构都做了精细化还原，确保料仓内石膏浆料的导流路径符合实际施工的出料需求。垂直升降导向单元采用双立柱铝合金型材结构，搭配气弹簧支撑杆实现升降过程的阻尼缓冲，建模时还原了导轨滑块的配合结构、气弹簧的铰接安装位，可直观展示升降作业时的运动轨迹。行走支撑单元采用黑色方管焊接机架结构，底部配置万向脚轮与可调支撑脚，同时设置了可伸缩的定位支杆，建模时对机架的焊接拼接位、脚轮的转向结构、支杆的锁紧结构都做了细节刻画，还原设备在施工现场的移动与定位功能。抹灰执行单元设置了柔性抹板与浆料均布结构，抹板采用黑色橡胶材质模拟实际的柔性抹灰接触面，可实现石膏浆料的均匀摊铺与墙面压平作业。渲染阶段采用写实材质赋予方案，钣金件添加金属漆面的轻微反光效果，橡胶件添加哑光磨砂质感，金属型材添加拉丝金属纹理，整体渲染效果贴近真实设备的视觉质感。设计思路围绕建筑施工中人工抹灰效率低、平整度差的痛点，将自动上料、垂直升降抹灰、自动找平功能集成于一体，通过合理的结构布局缩小设备整体体积，适配室内狭窄空间的石膏抹灰作业需求，模型完整保留了各部件的装配约束关系，可直接用于结构验证、运动仿真以及施工设备的方案展示，为同类抹灰施工设备的结构优化提供可参考的三维数字化模型基础。
