焊接式门用合页铰链结构设计

　　这套三维结构围绕门体与门框之间的转动连接展开，核心是一种需要通过焊接方式固定的门用合页，法语语境中常称paumelle à souder，多用于钢质门、金属框架门、车间隔断门以及北非地区常见的钢制入户门场景。与普通螺钉固定式合页不同，该类合页的页片不依赖预制安装孔，而是在现场装配时直接与门梃、框料施焊，固定后整体性更强，抗松动能力更好，适合门框板材较薄、螺钉握裹力不足，或门体长期承受频繁开合、振动载荷的使用环境。

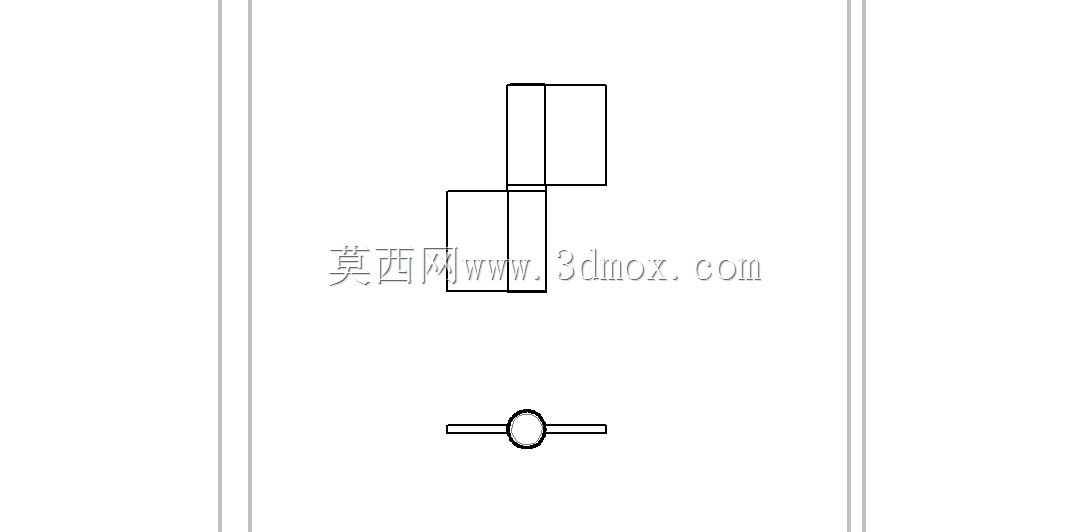

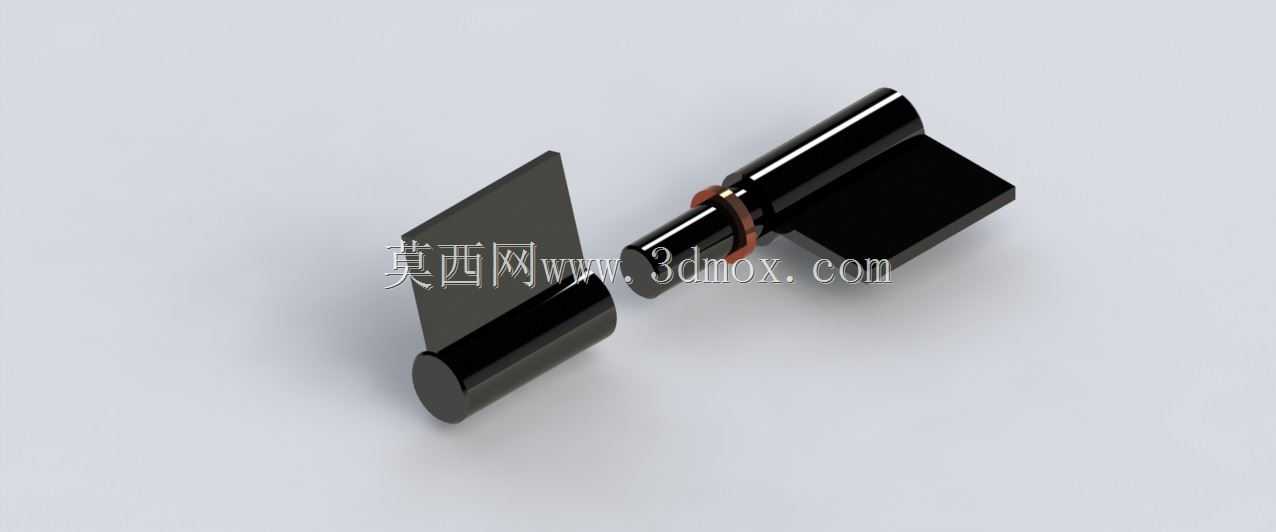

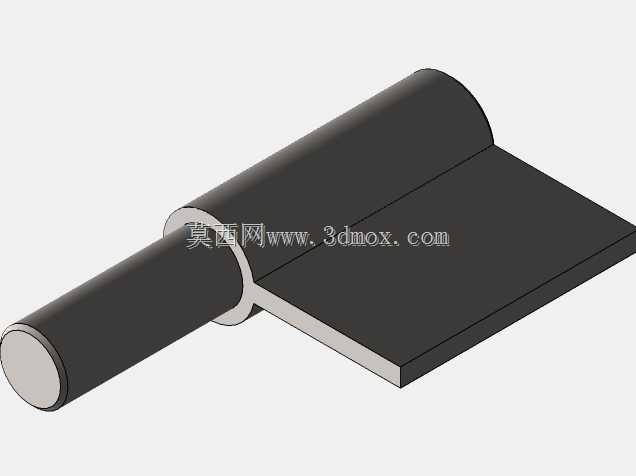

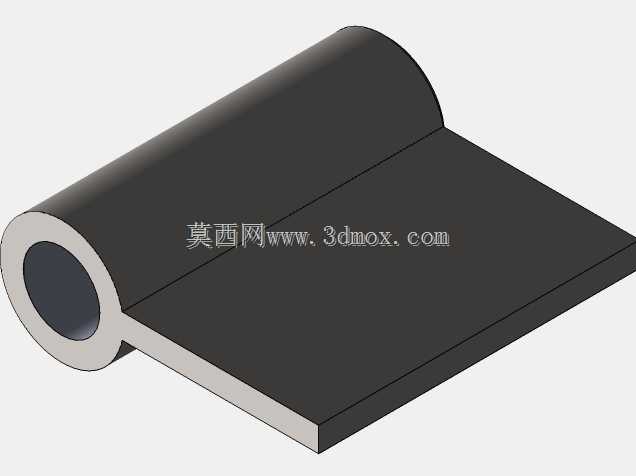

　　从结构形式看，模型由左右两个页片和中部销轴区域组成。页片主体呈矩形板状，边缘平直，便于贴合矩形钢管、角钢或折弯钢板门梃表面；其中一侧页片承担筒状轴套部分，另一侧页片与对应轴套配合，形成绕竖直轴线旋转的铰链副。图纸中可以看到两个页片在闭合状态下的投影关系：页片板面基本平行，轴套位于侧边，门关闭时两页片分别贴靠在门体和门框上，外露轮廓紧凑，不会在门缝处形成过大凸起。下方视图则表达了销轴与轴套的横向关系，圆形轴套位于两页片连接侧，销轴贯穿轴套，保证门扇能够围绕固定轴线平稳转动。

　　设计这类合页时，首先要明确门体重量与开门频率。若用于普通室内钢门，页片厚度和轴套直径可按常规门重选取；若用于工业厂房、仓库或外门，则需要加大轴套长度和销轴直径，降低单位面积接触应力。页片与门梃接触的一面应尽量保持平面度，现场装配前需清除油漆、锈蚀和油污，使焊接区域露出金属基体。焊接布置不宜只在页片单侧点焊，通常应沿页片侧边或上下端进行分段焊，既保证连接强度，又避免连续长焊导致页片受热变形、轴套轴线偏移。

　　轴套与销轴的配合是合页能否长期使用的关键。间隙过小，涂装层、锈蚀或微小变形会使门扇转动发卡；间隙过大，门扇下垂量会随使用时间增加而放大，严重时造成门锁错位、门边摩擦。结构建模时应将轴套中心线与页片贴合面的位置关系准确定义，尤其要保证同一扇门上、下两个合页的轴套同轴。实际安装中，先将门框侧合页点焊定位，再悬挂门扇并调整门缝均匀度，确认开关无干涉后再完成满焊或加强焊。

　　从安装边界看，合页页片宽度决定了它与门梃、框料的搭接范围。若门梃为矩形管，页片宽度不应明显超出管料可见面，以免影响外观或与密封胶条干涉；若门框为角钢，页片可贴在角钢内侧立面，并让轴套靠近旋转边布置。门缝尺寸需要结合轴套外径、页片厚度和焊接圆角综合预留：门缝过小，开门时页片焊接堆高或漆面可能相互摩擦；门缝过大，则会降低密封、隔音和防护效果。模型中页片未设置沉孔或通孔，这一点也提示加工与安装人员，其定位方式完全依赖焊接胎具或现场划线，而不是通过螺栓微调。

　　在门扇承重逻辑上，两个合页通常上下分置，下合页承受主要竖向载荷，上合页更多承担门扇倾覆和水平方向约束。因此，下部合页的焊缝长度、轴套承压面和页片与门梃的贴合质量应重点检查。对于高而窄的金属门，还应适当增加合页数量或加大上下合页间距，以减小门扇绕锁点方向的扭转。三维建模时可将合页装配在门体侧边，模拟门扇0度到约180度范围内的旋转，检查页片、轴套、焊缝余高与门框、门边、止口之间是否存在碰撞。

　　该结构虽然外形简单，但对尺寸链并不宽容。轴套中心到页片贴合面的距离直接决定门的旋转半径和门边间隙；页片长度影响焊缝布置空间和载荷扩散范围；销轴端部形式则关系到装配后是否需要封堵、铆边或增加润滑。若用于户外门，还应在轴套配合面考虑防锈和润滑，避免雨后销轴与轴套锈死。整体来看，这是一种典型的焊接型门窗五金件，结构朴素、承载直接，适合在钢门制造、金属围护、厂区附属设施和定制门架设计中作为转动连接部件使用。
