带法兰圆锥衬套精密机械构件

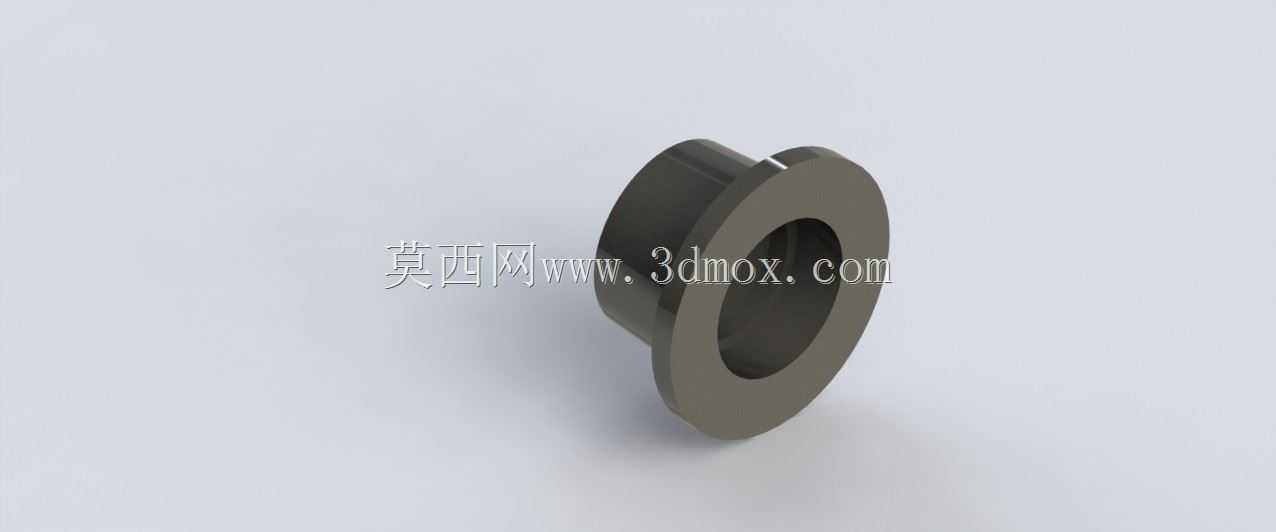

　　在通讯设备内部的走线支撑、小型消费电子转轴限位以及轻型工装定位工位上，这类带一体法兰的圆锥衬套是非常常见的耐磨配套零件，很多初入行的结构工程师在做装配校核时，往往只关注衬套的内孔通径，忽略法兰端面的贴合公差，最后装机时出现轴向窜动、配合面压不实的问题。从实际测绘建模的逻辑来看，这个零件的主体分为两段：一端是带锥度的套筒段，外圆从法兰衔接处向末端缓慢收窄，锥度取值通常控制在1:20到1:50区间，这种微锥设计不是为了做锥面锁紧，而是方便压入对应的预制安装孔，压装过程中锥面会自动导正，不会出现直筒衬套压入时容易刮伤安装孔内壁、压入卡顿偏斜的情况。另一端是和套筒一体加工的环形法兰盘，法兰的外径明显大于套筒段的最大外圆，法兰的厚度远小于套筒的轴向长度，这个法兰的核心作用是轴向限位：当衬套被压入安装板的通孔后，法兰端面会完全贴靠在安装板的外侧表面，不需要额外加装卡簧或者轴用挡圈，就能限制衬套的压入深度，同时在衬套承受轴向窜动力的时候，法兰端面承担全部轴向限位载荷，避免衬套整体滑入安装孔内部。

　　做三维结构设计的时候，首先要锁定的边界尺寸是安装孔的参数：如果安装板的预制通孔是直孔，那么套筒段的最大外圆，也就是和法兰衔接位置的外圆直径，要比安装孔的公称直径大0.02到0.05毫米，属于小过压配合，压入后依靠接触面的静摩擦力固定衬套，不会在设备运行振动时出现松转。法兰的外径要比安装孔直径大至少3毫米以上，保证法兰的支撑面完全落在安装板的实体区域，不会出现法兰边缘悬空、压装时法兰受力变形翘起的问题。内孔的尺寸设计要匹配穿过衬套的杆件或者走线的外径，如果是作为旋转销轴的衬套使用，内孔和销轴之间采用间隙配合，间隙值控制在0.01到0.03毫米，既保证销轴可以灵活转动，又不会因为间隙过大出现径向晃动；如果是作为走线防护衬套，内孔的边缘要做0.5毫米左右的圆角倒钝，避免尖锐的孔口割伤线缆的外绝缘层。

　　从实际应用场景延伸来看，这类衬套在通讯基站的小型天线调节机构里，会套在调节螺杆的外部，隔离螺杆和铝合金安装支架，避免两种不同金属长期接触出现电化学腐蚀，同时法兰面隔开支架和外侧的调节螺母，减少螺母拧紧时对支架表面的磨损；在手持通讯终端的翻盖转轴位置，这类衬套可以替代传统的塑料耐磨环，金属材质的衬套耐磨损寿命更长，频繁翻盖转动几十万次也不会出现衬套磨损失效的问题。建模过程中要注意几个工艺细节：套筒的内孔和外圆要保证同轴度，公差控制在0.02毫米以内，法兰的内侧端面，也就是和安装板贴合的端面，要和套筒的轴线保证垂直度，否则压装后衬套会出现偏斜，穿过内孔的销轴会出现卡滞。零件的所有锐边都要做倒钝处理，外圆末端的导入端要做小角度倒角，方便压装时对准安装孔，法兰的外边缘也要做小圆角，避免装配时划伤操作人员的手套或者周边的线缆。很多工程师在出工程图的时候，会漏掉锥面的粗糙度要求，实际上套筒的外锥面是压装配合面，粗糙度要达到Ra1.6以下，法兰贴合端面的粗糙度同样要控制在Ra1.6，而内孔如果是作为旋转摩擦面，粗糙度可以做到Ra0.8，降低销轴转动时的摩擦阻力。整个零件没有复杂的曲面特征，全部是回转体结构，采用棒料直接车削加工即可成型，不需要开模，小批量定制的时候成本很低，结构可靠性远高于注塑成型的塑料衬套，在有温度波动、轻微油污的通讯设备工况下，不会出现塑料件老化脆裂的问题。
