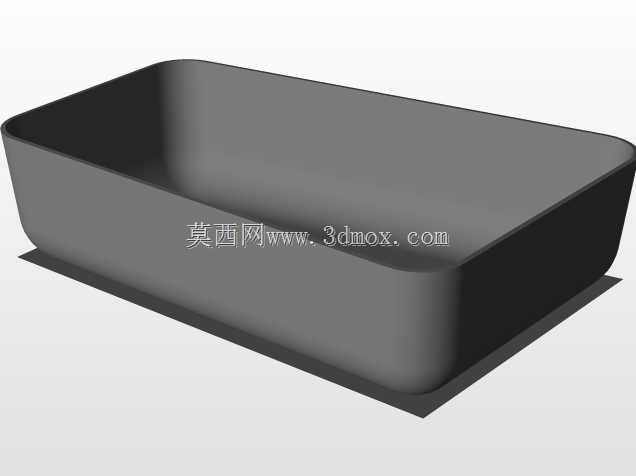

矩形设备安装边框结构三维设计

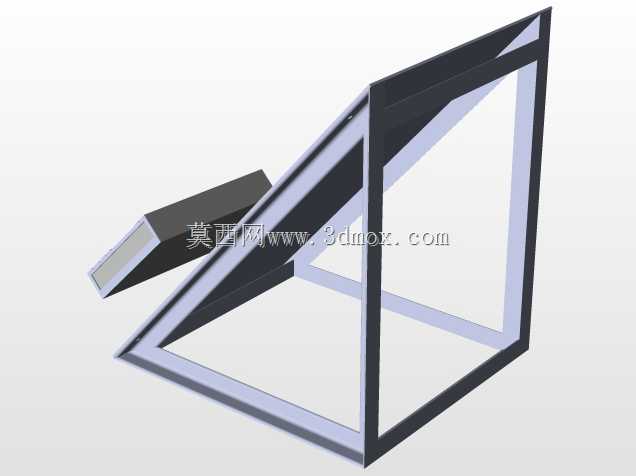

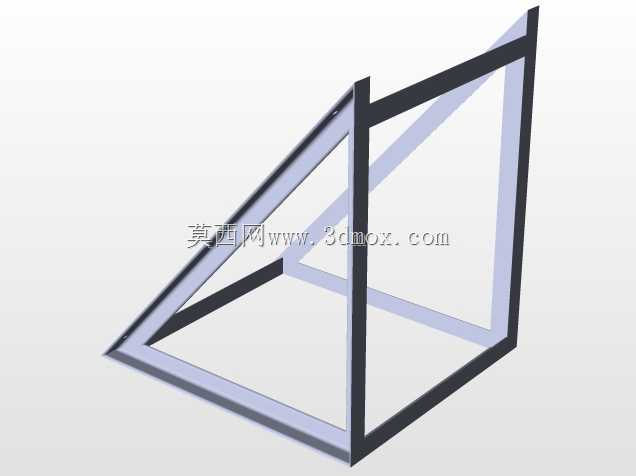

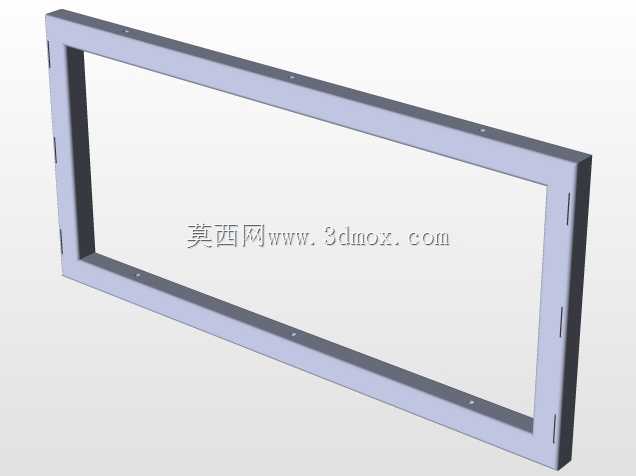

　　在工业显示终端、嵌入式工控设备、户外广告屏体的安装场景中，这类矩形边框结构是承担屏体固定、密封防护、安装定位的核心承载构件，日常多配套液晶显示模组、触控交互面板使用，在自助终端机、工业控制柜人机界面、户外高亮广告屏的装配环节应用频次极高。从结构设计逻辑来看，该边框采用等截面矩形型材拼接成型，整体为闭合式矩形框架结构，框体截面为带安装沉台的L型折边结构，内侧的台阶面用于承托屏体模组，可直接限制屏体的前后窜动，无需额外增加屏体压条即可完成初步定位，能有效减少装配时的零件数量，降低现场安装的工序复杂度。框体的四条边拼接处采用45度对角拼合工艺，拼缝位置预留有定位销孔，装配时可通过销钉快速完成四边的对位，再通过角码或者焊接完成最终固定，

　　能有效控制拼接后的框体平面度，避免因框体翘曲导致屏体安装后受力不均出现漏光、碎裂的问题。框体的外侧折边上均匀分布有沉头安装孔，孔位间距根据配套屏体的安装孔位标准设置，既可以通过沉头螺丝将屏体锁紧在框体内侧承台上，也可以通过这些孔位将整个框体组件固定到设备柜体或者墙面安装基面上，沉孔设计可保证螺丝安装后端面与框体表面齐平，不会突出框体表面影响后续的外罩装配或者外观平整度。从安装边界来看，该框体的内框尺寸严格匹配对应规格显示模组的外形尺寸，单边预留0.2mm的装配间隙，既方便屏体的顺利装入，也不会因间隙过大导致屏体在框内出现晃动；外框尺寸则根据安装基面的预留开口尺寸设计，框体厚度方向的尺寸兼顾了屏体驱动板的容纳空间，

　　可将屏体的驱动电路板隐藏在框体后侧的空腔内，避免电路板外露造成磕碰损坏或者积灰短路。框体的侧边还预留有多个穿线缺口，方便屏体的供电线、信号线从框体侧面引出，无需在框体上额外开设大面积的穿线孔，能保证框体整体的结构强度，同时走线位置更贴近设备柜体的走线槽，可减少线缆的弯折半径，延长线缆使用寿命。在材质选择的适配性上，这类结构通常采用冷轧钢板折弯成型或者铝合金型材挤出成型，钢板材质的框体强度更高，适合在震动较大的工业设备场景使用，铝合金材质的框体重量更轻、防腐性能更好，适合户外安装或者对设备重量有要求的自助终端场景。设计时还在框体的折边位置做了圆角过渡处理，避免锐边在装配时划伤操作人员或者损坏屏体的排线，框体表面可根据使用场景做喷塑、

　　阳极氧化等表面处理，提升防腐能力与外观质感。从实际装配验证的角度来看，该结构的设计充分考虑了装配公差的累积问题，所有安装孔位均设计了一定的位置度补偿量，即使型材折弯或者拼接时出现小幅的尺寸偏差，也能通过孔位的间隙补偿完成顺利装配，不会出现孔位错位无法安装的问题。同时框体的承托台阶高度根据屏体的厚度设计，刚好可容纳屏体加上缓冲泡棉的总厚度，装配后屏体表面与框体前端面齐平，既美观也能避免灰尘、水渍从屏体与框体的缝隙进入设备内部，配合缓冲泡棉还能起到一定的减震作用，在设备运输或者受到外力冲击时，可缓冲屏体受到的冲击力，降低屏体碎裂的风险。
