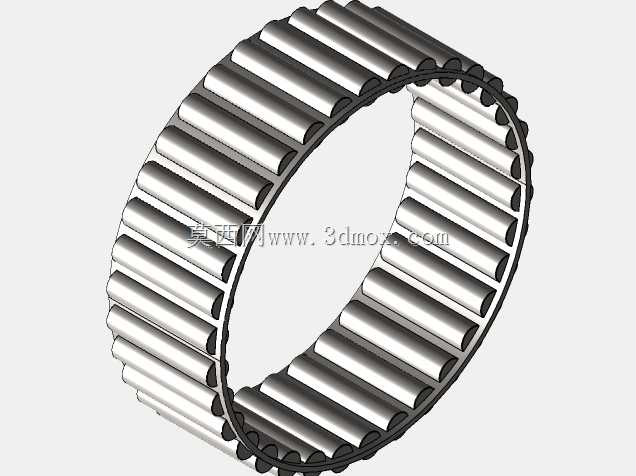

b系列滚针保持架组件主轴滚针轴承结构

　　在各类需要紧凑径向安装空间的回转传动场景中，滚针轴承始终是高负载密度需求下的核心支承选择，这类带保持架的滚针组件，相比满装滚针结构拥有更优的高速运转适应性，同时相比同内径的球轴承或圆柱滚子轴承，能在更小的径向截面尺寸下提供更高的径向额定载荷，是机床主轴、重载变速箱、工程机械回转节点、纺织机械罗拉支承等场景中常用的零部件。

　　从实际使用的工况逻辑来看，这类滚针组件的设计首先要匹配安装边界的约束：很多主轴安装位的径向空间被轴径、壳体壁厚严格限制，无法使用截面尺寸更大的常规滚子轴承，滚针的小直径长圆柱结构，恰好能在保证接触线长度足够承载的前提下，把轴承的径向厚度压缩到极限，同时保持架的存在将每根滚针均匀分隔，避免滚针之间的直接摩擦与歪斜，在高速回转时能让滚动体的运动轨迹更稳定，减少运转时的摩擦温升与磨损速率。

　　设计这类滚针轴承结构时，首先要确定滚针的直径与长度配比：滚针过长容易在运转中出现偏斜，造成滚针端面与保持架挡边的异常磨损，滚针过短则会降低有效接触承载面积，无法满足额定载荷要求；保持架的兜孔间隙需要严格控制，间隙过大会导致滚针运转时窜动量大，回转精度下降，间隙过小则会在热胀状态下卡滞滚针，引发轴承抱死故障。保持架的外径与内径需要和安装位的挡边预留合适的引导间隙，通常采用外圈引导或者内圈引导的方式，根据不同的转速区间选择对应的引导形式，高速工况下多采用内圈引导，让保持架的运转更平稳，低速重载场景可采用外圈引导，提升承载时的结构稳定性。

　　从安装适配的角度来说，这类无内圈无外圈的滚针保持架组件，通常直接以主机的轴颈表面和壳体孔表面作为滚道，这就对安装配合面的硬度、表面粗糙度、形位公差提出了明确要求：轴颈表面硬度需要达到60HRC以上，硬化层深度要满足额定动载荷下的接触疲劳要求，表面粗糙度要控制在Ra0.2以下，圆柱度公差需要匹配轴承的精度等级，否则会直接影响轴承的实际运转寿命与回转精度。如果主机的轴颈或者壳体孔无法达到热处理与加工精度要求，也可以配套对应的内圈、外圈组件使用，降低主机零件的加工难度，但会相应增加少量径向安装尺寸。

　　实际选型应用中，这类滚针组件通常只承受纯径向载荷，无法承受轴向力，所以在主轴结构设计时，需要配套对应的推力轴承或者角接触轴承来承担轴向载荷，将径向与轴向的承载功能拆分，让每个支承部件都在适配的载荷方向下工作。滚针的排布需要保证在任意回转角度下，至少有半数以上的滚针处于承载接触区，避免出现载荷突变引发的振动，保持架的材质通常根据工况选择，常规工况采用冲压钢保持架，强度高且成本可控，有耐腐蚀或者自润滑需求的场景可以采用铜合金或者工程塑料保持架，适配不同的工作环境温度与润滑条件。

　　在三维建模过程中，这类结构需要重点关注滚针与保持架兜孔的装配间隙，保持架的梁宽要满足强度要求，避免在冲击载荷下出现保持架断裂，滚针的端面倒角需要和保持架兜孔的倒角匹配，防止装配时出现干涉。整个组件的同轴度是建模时需要重点保证的形位要求，所有滚针的轴线都需要与轴承的主轴线平行，滚针的分度圆直径要严格匹配设计值，确保装配后滚针与滚道的接触线均匀，不会出现局部应力集中的问题。对于需要做运动仿真的场景，还要定义好滚针与保持架、滚针与内外滚道之间的接触约束，模拟实际运转时滚动体的公转与自转状态，验证保持架在不同转速下的运动稳定性，排查可能出现的干涉或者卡滞风险。

　　在机床主轴的应用场景中，这类滚针轴承通常安装在主轴的近端支承位置，配合后端的角接触球轴承组合使用，既满足主轴高刚性的径向承载要求，又能通过角接触轴承承担轴向切削力，保证主轴的回转精度与切削稳定性；在重型变速箱的齿轮轴支承中，这类滚针组件可以安装在齿轮的内孔中，作为齿轮的浮动支承，减少齿轮轴的弯曲变形对齿轮啮合的影响，提升齿轮传动的平稳性，同时压缩变速箱的整体径向尺寸，让传动结构更紧凑。在农业机械、工程机械的铰接回转位置，这类滚针组件可以承受较大的冲击径向载荷，相比滑动轴承拥有更小的摩擦阻力，在低速摆动的工况下也能保持稳定的性能，减少铰接位的磨损与维护频次。
