多叶片曲面螺旋桨结构三维设计

　　在流体输送与动力推进类设备的结构设计中，螺旋桨是直接决定能量转换效率的核心执行部件，这类部件的曲面精度直接影响设备运行时的流场稳定性、动力输出效率以及运行噪音水平，因此在三维建模阶段需要对每一处曲面过渡、叶片安装角度、轮毂衔接结构做精细化的参数控制。从实际应用场景来看，这类多叶片螺旋桨可适配小型船舶舷外推进、管道轴流增压、工业通风送风、小型流体动力试验台等多种工况，不同工况下对叶片的曲面弧度、叶片数量、轮毂锥度的要求存在明显差异，建模过程中需要预留足够的参数调整空间，方便后续根据实际工况做针对性的参数迭代。

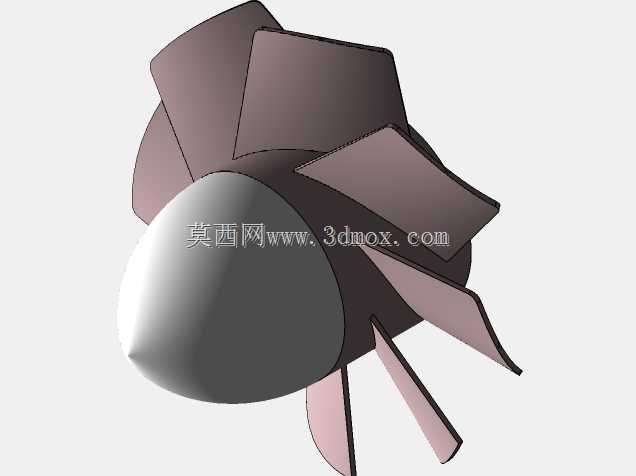

　　从产品功能特性来看，该螺旋桨采用流线型整流帽与轮毂一体化的结构设计，前端整流帽为光滑椭圆锥面，能够在流体进入桨叶工作区域前提前梳理流态，减少入口处的湍流涡旋产生，降低桨叶工作时的空化风险。桨叶采用非等厚曲面设计，从根部与轮毂衔接位置到叶梢位置，厚度呈现平滑递减的梯度变化，既保证了根部的结构强度能够承受动力输出时的扭矩载荷，也能减少叶梢位置的流体扰动阻力。每一片桨叶的安装角沿径向存在连续的角度变化，靠近轮毂位置的安装角更大，叶梢位置安装角更小，这种变安装角设计能够匹配不同半径位置的线速度差异，让整个桨叶工作面的流体推力分布更均匀，避免局部载荷过大导致的结构振动。

　　在设计思路层面，建模时首先确定轮毂的基准轴线，以轴线为中心建立圆柱坐标系，先完成整流帽与轮毂基体的回转特征建模，保证整个回转体的同轴度公差控制在合理范围内，避免后续动平衡校正时出现过大的偏心量。桨叶部分采用曲面放样的建模逻辑，先在不同径向高度的基准面上绘制对应截面的翼型轮廓，每个翼型的弦长、拱度、安装角都根据径向位置的线速度做匹配计算，再通过引导线将各个截面顺滑连接，形成连续的桨叶曲面，之后对桨叶与轮毂的衔接位置做圆角过渡处理，消除应力集中的直角结构，避免长期交变载荷下出现根部疲劳断裂的问题。所有桨叶采用圆周阵列的方式生成，阵列时严格保证每个叶片的角度等分精度，这是后续做动平衡校验的基础，若阵列角度存在偏差，设备高速运转时会产生明显的径向振动，不仅会降低动力输出效率，还会加速连接轴承的磨损。

　　从外形尺寸与安装边界来看，该螺旋桨的轮毂直径与桨叶外径的比例适配中小功率的动力输出场景，轮毂后端设置有与动力轴连接的安装位，建模时预留了标准的轴孔配合尺寸与键槽位置，能够直接与对应直径的输出轴做装配配合，不需要额外做转接结构设计。桨叶的最大回转直径控制在适配常规安装腔体的尺寸范围内，安装时需要保证桨叶前端与导流罩的间隙、叶梢与外围护罩的间隙处于合理区间，间隙过小容易在运行时出现剐蹭，间隙过大则会导致流体回流降低推进效率。在实际选型匹配时，需要根据动力源的额定转速、设计推力需求、流体介质属性调整桨叶的曲面参数，比如用于气体输送的通风类工况，桨叶的曲面拱度可以适当增大，用于水体推进的工况则需要更注重曲面的光滑度以降低空蚀风险。整个模型的曲面连续性达到G2级别，能够直接导入仿真软件做流场分析、结构强度校核，也可以直接用于后续的数控加工编程或者3D打印样件制作，不需要额外做曲面修补工作。
