本田B20发动机85毫米VTEC活塞结构

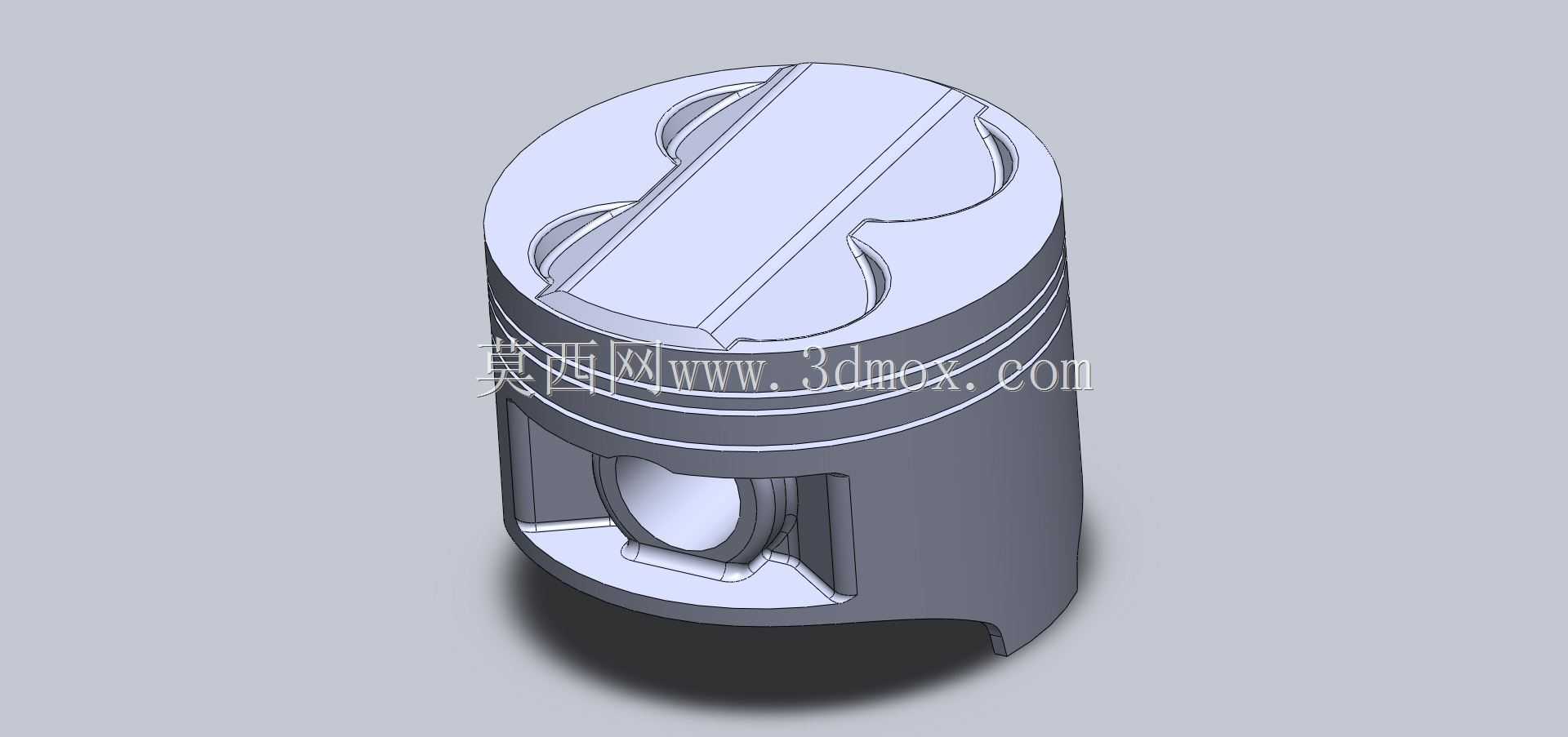

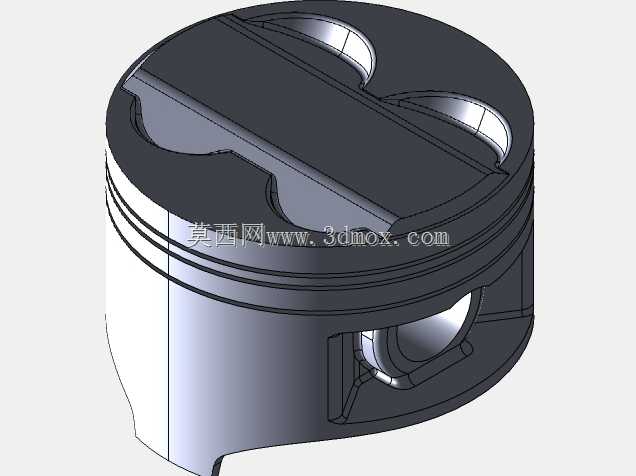

　　这款活塞对应本田B20系列VTEC发动机的装机需求，缸径设定为85毫米，是自然吸气高转发动机的核心往复运动部件，日常装机场景覆盖民用乘用车的动力总成维修、改装升级以及发动机教学拆解实训场景，在小批量发动机复刻、老旧车型动力修复项目中也常作为核心参照件使用。从实际工况出发，活塞在气缸内完成往复直线运动，配合连杆将燃烧做功的压力传递给曲轴，最终把燃油燃烧的热能转化为曲轴旋转的机械能输出，VTEC机型的高转特性要求活塞在高往复速度下依然保持可靠的结构强度与密封性能，因此设计阶段需要兼顾轻量化与刚性的平衡。活塞顶部的异形凹坑造型是匹配B20 VTEC发动机燃烧室结构的关键设计，不同深度与轮廓的凹坑直接决定了发动机的压缩比数值，

　　同时顶部的避让槽是为高转工况下气门的最大升程预留安全间隙，避免活塞运行至上止点时与进排气门发生运动干涉，这部分轮廓的建模精度直接决定了装配后发动机是否能正常运行，若间隙预留不足，高转工况下极易出现气门撞活塞的严重故障。活塞头部的多道环槽结构分别对应气环与油环的安装位置，上方两道气环负责密封燃烧室内的高压燃气，避免做功行程的燃气下窜至曲轴箱，下方的油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与机油异常消耗，环槽的宽度、深度以及侧隙设计都需要与配套的活塞环参数完全匹配，过大会导致密封性能下降，过小则会出现活塞环卡滞引发拉缸故障。活塞销座部分采用了加强筋过渡结构，用于承受做功行程中燃气压力带来的冲击载荷，

　　销孔与活塞销采用间隙配合，保证工作温度升高后活塞销依然能自由转动，销座两侧的卡环槽用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。活塞裙部的型线设计采用了中凸变椭圆的轮廓，这是考虑到活塞工作时不同部位的温度差带来的热膨胀量差异，冷态装配时裙部与气缸壁保留合理的配合间隙，当发动机达到正常工作温度后，裙部膨胀后能与气缸壁保持均匀贴合，既不会出现间隙过大导致的敲缸异响，也不会因间隙过小出现活塞胀死在气缸内的故障。裙部的开窗结构是轻量化设计的一部分，在不降低整体结构刚性的前提下削减了活塞的整体质量，降低了往复运动的惯性力，对于VTEC这类偏向高转输出的发动机而言，更低的往复惯量能够提升发动机的转速响应速度，

　　同时降低曲轴连杆机构的负荷。从安装边界来看，这款活塞的总高度、压缩高度、活塞销直径都与B20发动机的连杆、气缸、曲轴参数完全匹配，装配时需要注意活塞顶部的朝向标记，保证气门避让坑与进排气门的位置一一对应，活塞与连杆的装配方向也需要与原厂设计保持一致，避免出现运动干涉。建模过程中需要重点关注各部位的圆角过渡，尤其是销座与裙部、头部的连接位置，这些区域是应力集中的高发位置，过小的圆角会导致应力集中系数升高，在交变载荷的长期作用下容易出现疲劳裂纹，最终导致活塞碎裂引发发动机严重故障。对于发动机改装场景而言，这款活塞的基础结构也可以作为扩缸改装的参照基准，在调整缸径尺寸时可以保留顶部燃烧室轮廓、环槽位置、销座间距等核心参数，仅调整裙部的外径尺寸，能够大幅减少改装设计的验证周期，同时保证与原有配气机构、连杆机构的兼容性。在教学实训场景中，这款活塞的三维模型可以直观展示内燃机活塞的典型结构，帮助学习者理解活塞各部分结构对应的功能，以及往复运动部件的设计要点，相比二维图纸更能直观呈现各结构的空间位置关系。
