五叶式发动机冷却散热风叶结构设计

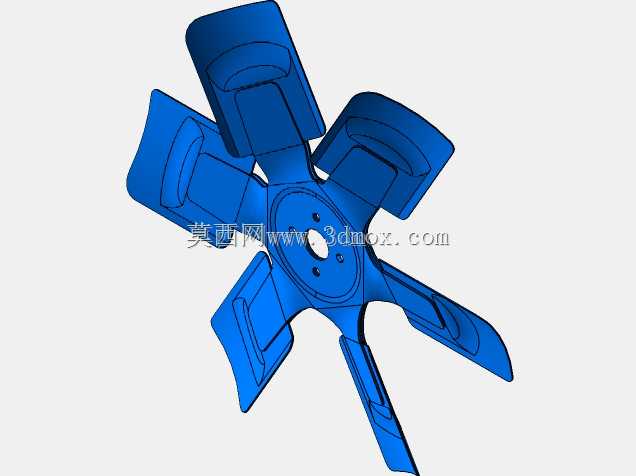

　　这款五叶结构的散热风叶，主要适配中小排量内燃机的冷却系统，在工程机械、农用机械、小型发电机组的风冷回路中承担核心换热驱动作用，区别于常规家用轴流扇叶，其结构设计完全围绕高负荷工况下的持续运转可靠性展开。从安装边界来看，风叶中心的安装盘设置了三个均布的定位孔，孔位公差按照IT7级精度设计，可直接匹配发动机水泵轴端的安装法兰，安装盘中心的避让孔直径适配常用的M10固定螺栓，安装后风叶与散热器芯体的安全间隙控制在15mm以上，避免运转过程中出现剐蹭水箱散热鳍片的问题，整体风叶的回转直径适配常见的19英寸散热水箱，安装位的轴向突出量控制在65mm以内，不会挤占发动机舱内的管路、线束布置空间。

　　设计过程中首先考虑的是工况适配性，这类散热风叶的工作环境长期处于高温、多扬尘的状态，因此叶片的型线没有采用追求低噪的大扭角家用扇叶设计，而是选择了中等安装角的翼型截面，在发动机额定转速2800rpm的工况下，可输出稳定的轴向风压，能够将流经散热器芯体的热空气快速导出，避免发动机出现开锅、过热拉缸的故障。五片叶片采用不等距排布逻辑，相邻叶片的夹角差值控制在3-5度，可打散运转过程中产生的固有频率峰值，避免与发动机怠速工况的振动频率重合引发共振，降低长期运转下的安装螺栓疲劳断裂风险。

　　叶片根部与中心安装盘的过渡位置做了大圆角加厚处理，过渡圆角半径达到8mm，可分散风叶高速旋转时的根部应力集中，经过应力仿真校核，在额定转速1.2倍的超速工况下，叶片根部的最大应力远低于常用玻纤增强PP材料的屈服强度，可满足连续800小时高负荷运转的强度要求。每片叶片的叶梢位置做了小角度的上翘处理，可减少叶梢位置的涡流损失，提升风冷回路的送风效率，相比同直径的平直叶片，相同转速下的送风量可提升8%左右，同时能够降低叶梢切割空气产生的高频噪音。

　　在实际设备匹配过程中，这类风叶可直接替换同规格的金属冲压风叶，自身重量仅为金属风叶的40%，可降低水泵轴端的径向载荷，延长水泵轴承的使用寿命。叶片表面做了光滑的流线型过渡，没有突兀的棱角结构，日常清理附着的灰尘、柳絮等杂物时更加便捷，不会出现积尘死角影响动平衡精度。风叶的动平衡等级按照G6.3级设计，出厂前会做逐片的动平衡校正，残余不平衡量控制在5g·cm以内，运转过程中不会出现明显的抖动问题，可适配刚性一般的支架安装场景，不需要额外增加加强筋结构来提升安装刚度。

　　从应用场景拓展来看，这款风叶除了适配内燃机冷却系统，也可用于小型工业冷风机、移动式焊烟净化设备的送风组件，只要安装孔位、回转直径匹配，就可以直接替换使用，不需要额外修改周边的结构件。设计过程中没有采用复杂的曲面结构，叶片的拔模角度统一设置为1.5度，既满足注塑成型的工艺要求，也不会因为拔模斜度过大影响叶片的气动效率，量产时的成型良品率更高，不需要做复杂的后处理工序。叶片的壁厚从根部的4mm均匀过渡到叶梢的2mm，既保证了结构强度，也避免了注塑过程中出现缩痕、翘曲等成型缺陷，成品的尺寸一致性更好，批量安装时不需要逐片做适配调整。
