本田车型进气温度传感部件结构设计

　　在燃油车进气系统的布局里，这类温度传感部件是ECU获取进气状态参数的核心感知元件，安装位置通常选在进气歧管前段、空气滤清器之后的管段上，部分增压车型会将其布置在中冷器出口端，用来实时监测进入气缸的空气温度，为喷油量修正、点火提前角调整提供关键的温度输入参数，避免因进气温度过高导致爆震、空燃比失准，也能在低温工况下辅助加浓控制，保证冷启动稳定性。

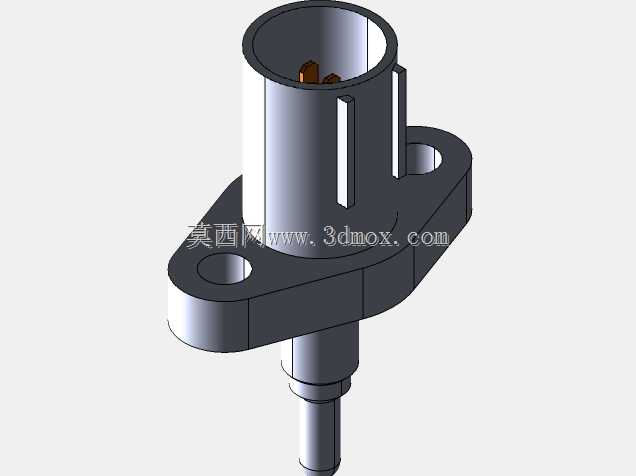

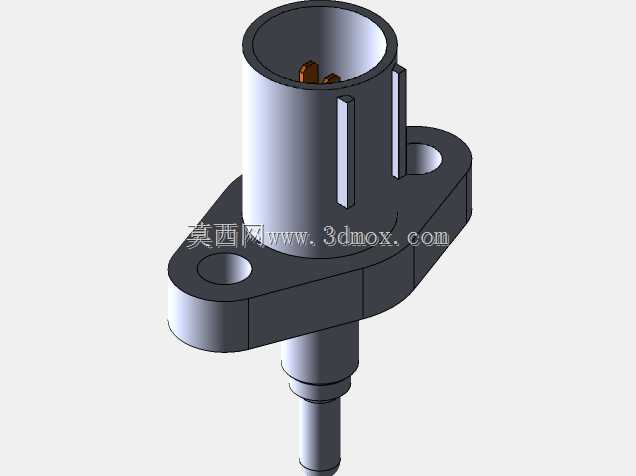

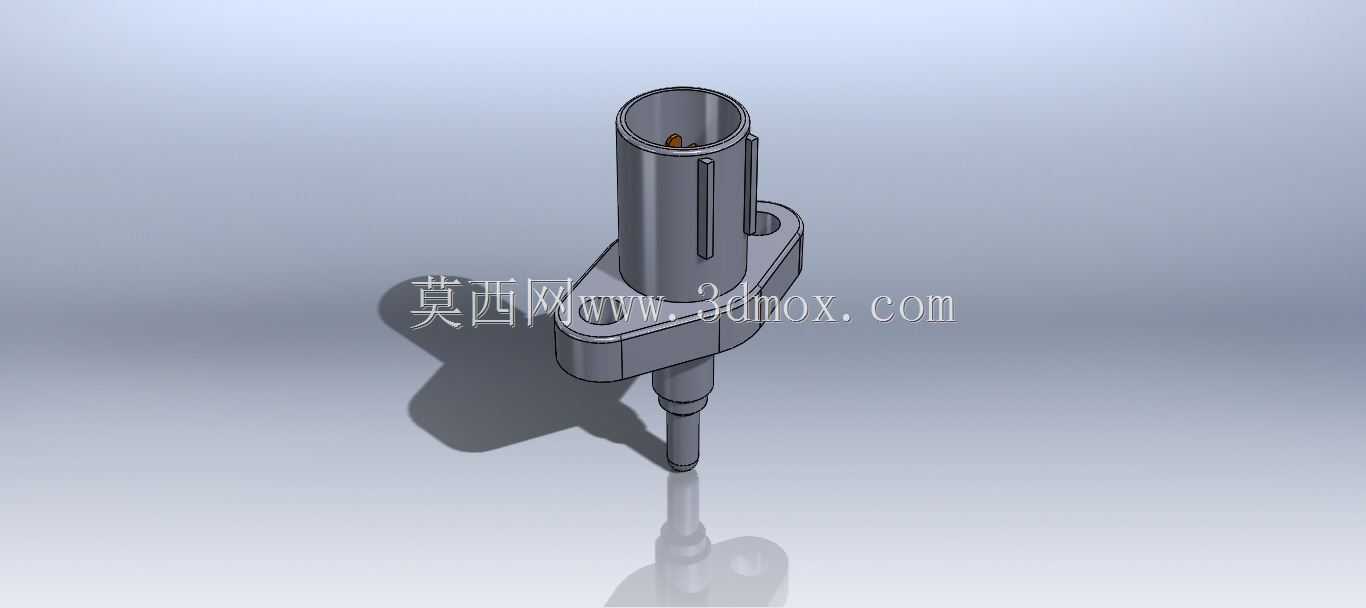

　　从结构设计逻辑来看，这个部件的外形完全围绕安装可靠性、密封性能、感知精度三个核心需求展开。下端的细长探杆是感温元件的载体，探杆直径控制在较小尺寸，目的是减小探杆对进气气流的扰流影响，同时让感温端能充分伸入进气主流道内，避免贴壁测量带来的温度偏差，探杆根部做了圆弧过渡处理，减少气流长期冲刷带来的应力集中，也能避免安装时探杆磕碰管壁造成损坏。中间的法兰安装座是整个部件的固定基准，座体上预留的安装孔位匹配本田车型进气歧管的对应安装凸台，法兰面设计了环形密封槽，用来嵌入O型密封圈，装配后能保证进气系统的密封性，防止未计量的空气从安装缝隙进入歧管，造成空燃比控制偏差，法兰座的厚度经过校核，既能承受安装时的螺栓压紧力，也不会因为过厚占用过多进气舱的布置空间。上部的插接器壳体采用带导向筋的圆筒结构，侧面的两条纵向凸筋是安装防呆结构，能保证线束插头只能以唯一角度插入，避免插反导致的针脚弯折、信号接反问题，插接器内部的针脚布局符合汽车线束的通用接插标准，和整车线束端的插座完全匹配，插合后自带锁止结构，车辆行驶过程中的振动不会导致插头松脱。

　　实际选型匹配时，这个部件的安装边界需要重点核对几个参数：首先是探杆的插入深度，必须保证感温端完全处于进气流通截面内，不能过短导致感温端藏在安装座孔里测不到真实气流温度，也不能过长触碰到对面的管壁，甚至干涉进气门的动作；其次是法兰安装面的孔距、密封槽尺寸，必须和进气歧管的安装座完全匹配，否则会出现密封不严、安装错位的问题；另外插接器的出线方向也要和周边线束走向匹配，避免和附近的管路、其他传感器部件产生干涉。

　　从功能实现的角度，这个部件的感温元件通常采用负温度系数热敏电阻，探杆端部采用导热性能良好的金属壳体封装，既能快速感知气流温度变化，保证响应速度满足发动机动态工况的控制需求，也能隔绝进气中的灰尘、油污，保护内部的热敏电阻不受污染，延长部件使用寿命。壳体材质选用耐温耐油的工程塑料与金属嵌件结合的结构，上部插接器部分用玻纤增强尼龙材质，能承受发动机舱内-40℃到125℃的环境温度波动，也耐机油、汽油蒸汽的腐蚀，下部探杆和法兰部分采用金属材质，保证安装强度和导热性能，两种材质通过注塑包胶的方式结合为一体，结合面做了密封处理，不会出现渗水、渗油的问题。

　　在进气系统的标定工作中，这类传感器的输出特性需要和ECU的信号采集电路匹配，不同车型的温度-电阻对应曲线有明确的标定值，结构设计时内部的电阻安装位置、填充的导热介质都经过匹配，保证温度测量的误差控制在允许范围内，不会因为部件本身的结构问题导致测量偏差，进而影响发动机的动力输出和排放表现。日常维修替换时，除了核对零件号匹配性，安装过程中要注意在密封圈上涂抹少量硅脂润滑，避免安装时密封圈被剪切损坏，螺栓拧紧力矩要符合规范，力矩过大会压裂法兰座，力矩过小会导致密封不严漏气。
