本田h22a车型离合器分离轴承结构设计

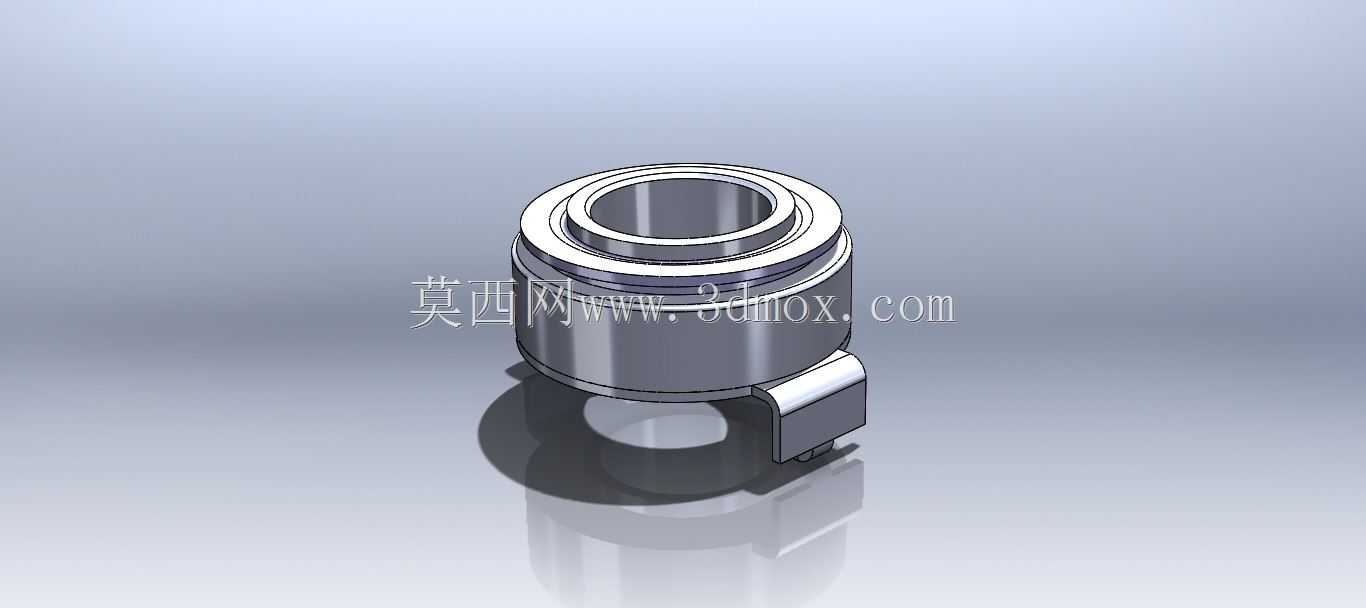

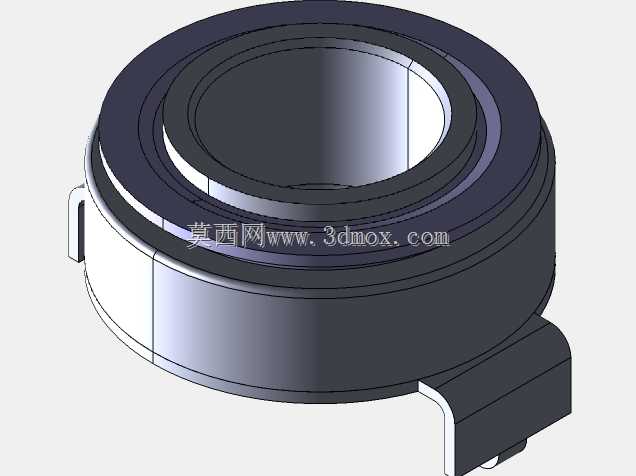

　　在手动挡乘用车辆的动力传动链路中，离合器分离轴承是衔接离合器操纵机构与压盘总成的核心受力部件，日常工况下需要持续承受轴向推压力、高频往复滑动摩擦，同时适配离合器接合、分离过程中的动态偏摆量，其结构设计合理性直接决定离合器操纵的平顺性与部件使用寿命。本次呈现的分离轴承适配本田h22a动力总成对应的手动传动系统，整体采用集成式结构设计，将轴承滚动体、外圈承载座、操纵拨叉卡接位整合为单一总成部件，减少了分体式装配带来的累积公差，也降低了售后维修过程中的装配对位难度。从实际装车场景来看，该部件安装于离合器壳体内部的变速器一轴套管之上，工作时不随压盘膜片弹簧持续旋转，仅在驾驶员踩下离合器踏板时，随操纵拨叉的推动沿一轴套管轴向滑动，

　　通过轴承端面与膜片弹簧分离指的接触，将操纵力传递至压盘，实现离合器主动盘与从动盘的动力切断，完成换挡操作的动力中断动作。设计过程中，轴承主体的承载段采用阶梯式同轴圆柱结构，内层为与一轴套管配合的滑动导向通孔，表面粗糙度控制在满足往复滑动的精度区间，避免长期滑动出现卡滞、偏磨问题；中层为密封式深沟球轴承滚道结构，填充适配高温工况的润滑脂，外侧带橡胶密封挡圈，阻挡离合器壳体内的摩擦粉尘、磨损碎屑进入滚道，防止轴承提前出现点蚀、卡滞失效。轴承外圈延伸出的拨叉卡接凸耳为单侧悬臂结构，卡接槽的尺寸与对应车型离合器拨叉的端头尺寸完全匹配，装配时拨叉端头卡入槽内即可实现周向定位，无需额外固定结构，

　　拨叉推动时的作用力直接作用于轴承外圈的承载加强筋位置，避免受力不均导致的轴承偏斜。从安装边界来看，该轴承的轴向总长度、最大外径均严格适配h22a车型离合器壳体的内部安装空间，端面与膜片弹簧分离指的接触平面预留了符合设计规范的自由间隙，既避免离合器接合状态下轴承长期随转烧蚀，也保证踏板踩下时的有效分离行程足够，不会出现离合器分离不彻底、换挡打齿的问题。轴承端面与膜片弹簧接触的位置做了圆角过渡处理，减少长期接触对分离指的磨损，避免分离指出现台阶状磨痕导致的离合器接合抖动。在实际工程应用中，这类集成式分离轴承相比传统的分离轴承与分离座分体结构，装配公差链更短，同轴度更容易保证，滑动过程中不会出现分体结构易产生的径向窜动，适配高转速、

　　大扭矩的h22a动力输出特性，即使在频繁半联动的城市拥堵工况下，也能保持稳定的操纵手感，不会过早出现踏板沉重、分离异响的问题。设计阶段也充分考虑了部件的受力分布，拨叉卡接凸耳与轴承主体的衔接位置做了加厚加强处理，避免长期承受拨叉的交变推力出现断裂失效；轴承内圈的滑动导向面做了表面硬化处理，硬度满足与钢制一轴套管长期往复滑动的耐磨要求，不会因为表层材料磨损导致间隙过大，出现分离动作滞后。
