硬齿面二级斜齿轮减速机三维结构模型

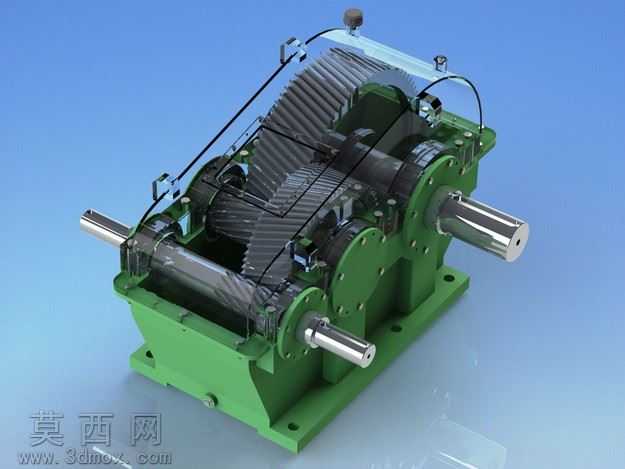

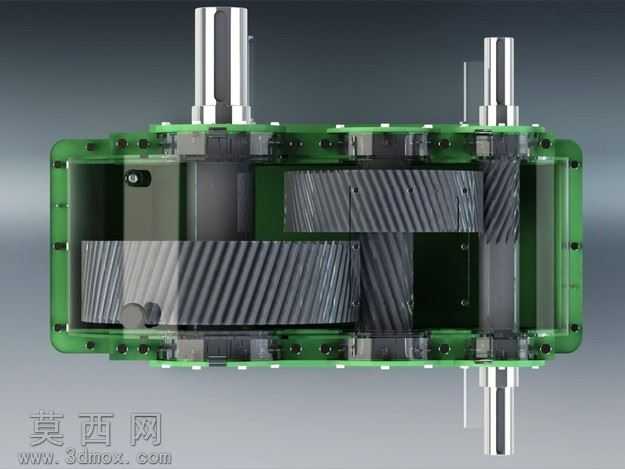

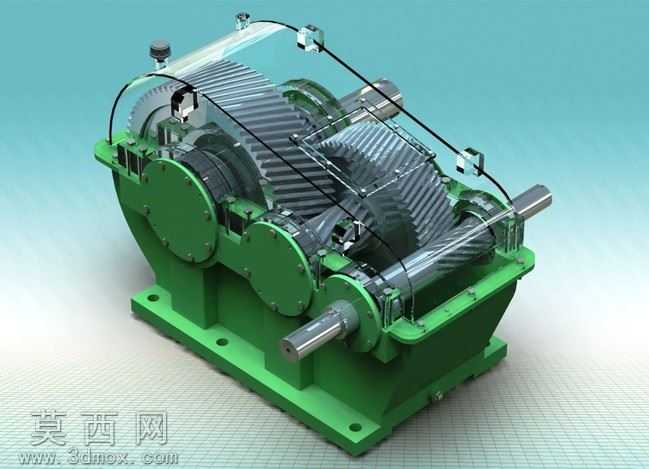

本模型为硬齿面二级斜齿轮减速机的完整三维结构模型，建模过程严格遵循机械设计规范，完整还原了该类减速机的全部核心结构与装配关系。建模阶段采用参数化设计思路，对各级传动齿轮、传动轴、箱体、轴承位、端盖、密封结构、安装底座、油位检测部件、吊环结构逐一进行精准建模，其中斜齿轮的齿形参数严格匹配传动比要求，齿向螺旋角、模数、齿宽等参数均按照硬齿面齿轮的承载设计标准设定，保证各级齿轮的啮合间隙、传动配合关系完全符合实际装配要求。模型的箱体采用剖视视角呈现，可清晰观察内部两级斜齿轮的传动排布：高速级小齿轮与输入轴同轴连接，中间轴搭载大、小两个斜齿轮分别与高速级、低速级齿轮啮合，最终通过低速轴输出低转速大扭矩，完整呈现二级减速的动力传递路径。材质渲染阶段，对外部铸铁箱体赋予深绿色涂装材质，还原工业减速机的经典漆面质感，齿轮啮合面赋予金属抛光材质体现加工精度，传动轴、紧固件赋予金属镀锌质感，密封件、观察盖等部件分别赋予对应工程材质，同时对箱体安装面、轴承配合面等关键加工面做了质感区分，整体渲染效果真实还原工业设备的实物观感。结构设计上，该模型完整保留了减速机的安装定位孔、起吊结构、油标位置、透气帽结构、端盖紧固螺栓的全部细节，各级轴系的轴向定位、轴承安装位、密封槽结构均做了精准还原，可清晰展示硬齿面减速机高承载、传动平稳的结构特点，能够直观呈现动力从输入到输出的完整减速过程，可用于机械结构教学、传动方案演示、设备选型参考等场景，帮助使用者快速理解二级斜齿轮硬齿面减速机的工作原理与装配逻辑。
