硬齿面多级齿轮减速机三维结构

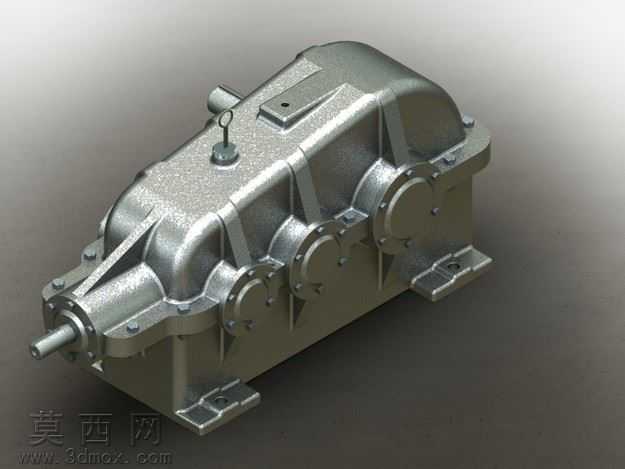

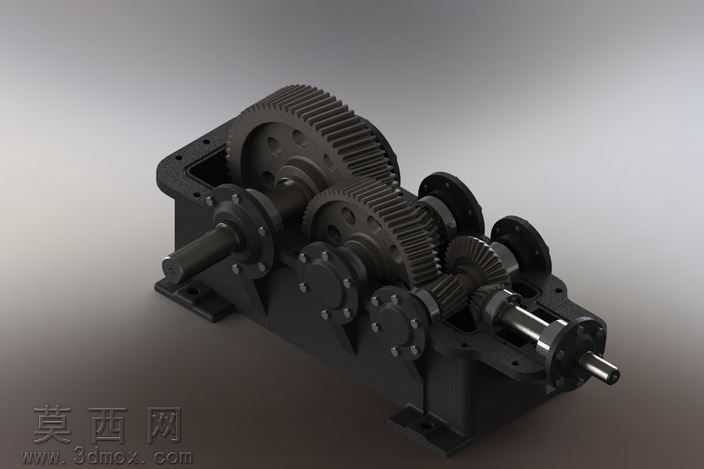

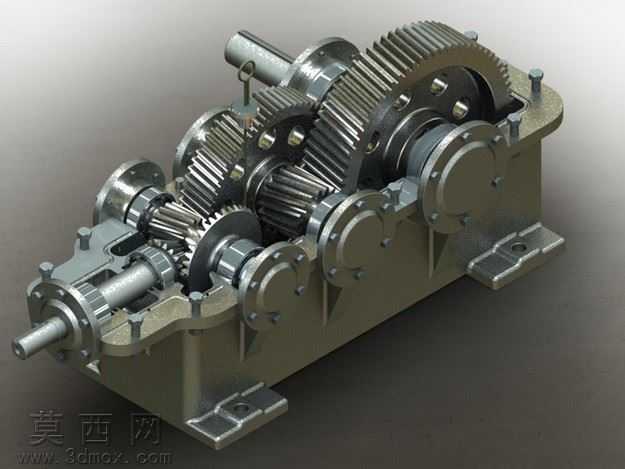

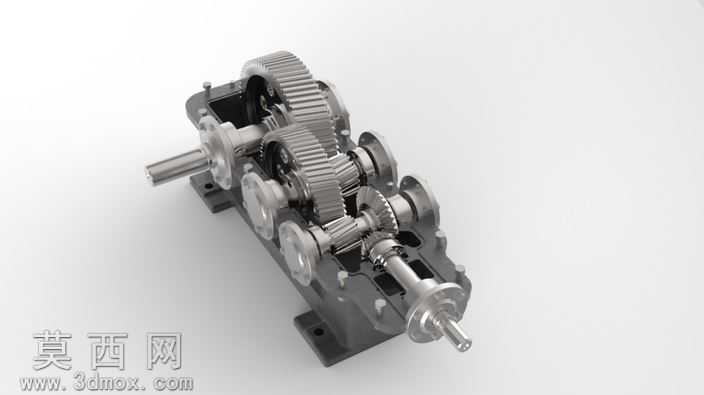

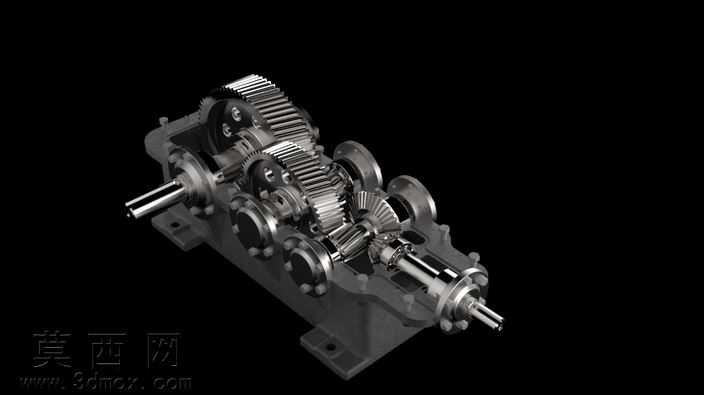

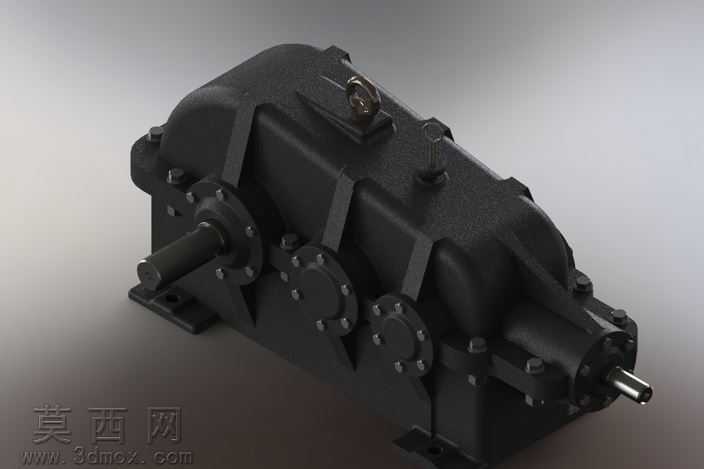

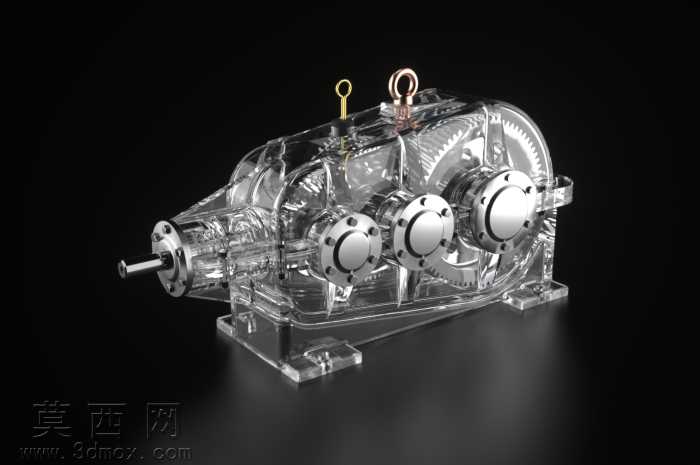

本模型为硬齿面多级齿轮减速机，采用三维建模软件完成全参数化结构搭建，完整还原了硬齿面减速机的内部传动逻辑与外部安装结构。建模过程中，首先依据硬齿面减速机的传动比分配原则，确定各级斜齿轮的模数、齿数、螺旋角等核心参数，通过参数化草图绘制各级齿轮的齿廓曲线，采用渐开线齿形精准建模，保证齿轮啮合的精度符合机械设计标准。模型完整呈现了三级斜齿轮传动结构，输入轴、中间轴、输出轴的轴肩定位、轴承安装位、密封槽结构均按照实际加工尺寸搭建，各级齿轮与轴的键连接结构清晰可辨，能够直观展示动力从输入轴传入后，经过三级齿轮组逐级减速增扭，最终从输出轴输出的完整传动路径。箱体采用剖分式设计，上下箱体的连接螺栓孔、定位销孔、观察窗、吊环安装位、油位检测结构、底部安装脚座均做了精细化建模，还原了铸造箱体的圆角过渡、加强筋结构，保证箱体的刚性表现符合重载传动的设计要求。渲染阶段采用金属材质赋予齿轮与轴类零件，还原合金钢零件经过热处理后的金属质感，箱体采用铸铁材质模拟铸造表面的哑光质感，轴承、密封件等标准件采用对应材质表现，通过合理的光照布置，清晰展现内部齿轮的啮合状态、零件间的装配关系。设计过程中充分考虑了硬齿面减速机的重载传动特性，各级齿轮均采用硬齿面设计，齿面经过渗碳淬火处理，能够承受较大的冲击载荷，斜齿轮的传动形式相比直齿轮具备更高的重合度，传动更平稳、噪音更低，适合在矿山、输送、冶金等重载工况下使用。模型的装配关系完全按照实际装配工艺搭建，可用于减速机的结构教学、装配演示、设计方案验证，也可作为相关传动设备设计的参考模型，帮助设计人员快速理解硬齿面减速机的结构组成与传动原理，为同类型减速设备的优化设计提供直观的三维参考。
