本田B16A发动机喷油器缓冲环结构设计

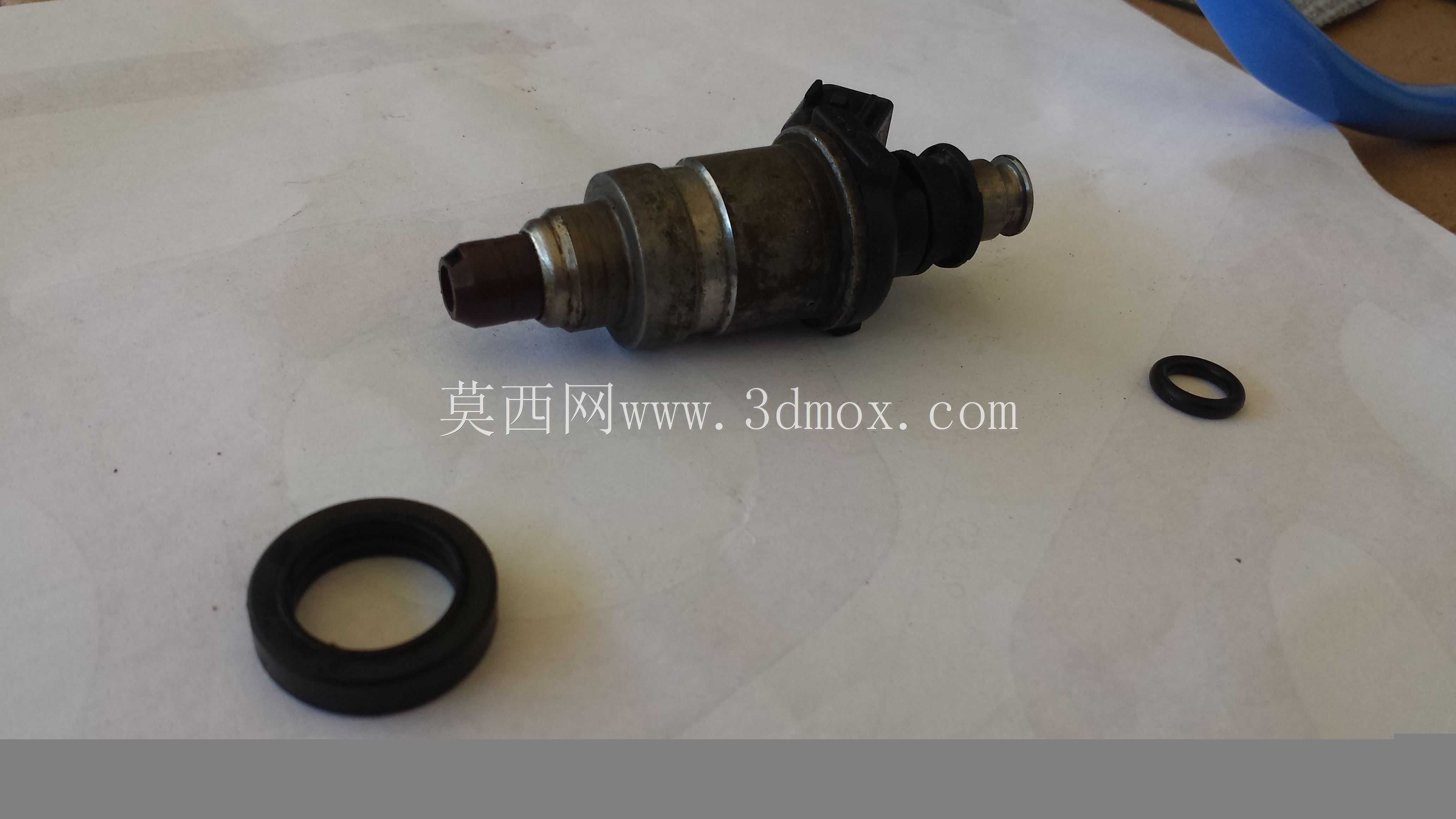

　　在小排量高转自然吸气发动机的燃油供给系统设计中，喷油器与燃油导轨的连接可靠性直接决定了空燃比控制精度与整机NVH表现，本田B16A机型所配套的喷油器缓冲环，正是针对高转速工况下喷油器高频振动、燃油压力脉动冲击场景开发的密封缓冲零件。从实际装车工况来看，该缓冲环安装于喷油器上端与燃油导轨安装孔的配合间隙处，区别于普通O型密封圈仅承担静密封作用的设计，该零件需要同时承担三个核心功能：一是吸收喷油器在1600-8400rpm全转速区间内，因针阀往复启闭产生的高频微幅振动，避免振动直接传递至燃油导轨引发金属结构疲劳异响；二是补偿铝合金燃油导轨与钢制喷油器壳体之间的热膨胀量差，在发动机从冷启动到正常工作温度的80-105℃温度区间内，始终保持配合面的贴合压力稳定，杜绝高压燃油渗漏风险；三是限制喷油器在安装孔内的径向窜动量，保证喷油器喷口与进气道的相对位置偏差控制在0.15mm以内，避免燃油喷射角度偏移导致的壁面湿油、混合气均匀度下降问题。

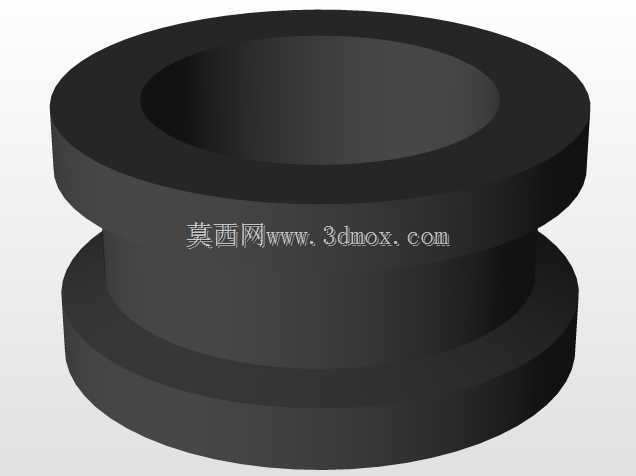

　　从结构设计思路来看，该缓冲环采用截面为异形鼓型的橡胶基体结构，而非普通圆形截面密封环，这种设计的核心考量是兼顾缓冲行程与密封比压：鼓型截面的中部凸起部分在安装时首先被压缩，可提供0.3-0.5mm的轴向缓冲行程，吸收喷油器工作时的轴向冲击；上下两端的唇边结构则在燃油压力作用下贴紧安装孔壁与喷油器轴肩，随着燃油导轨内3.0-3.5bar的工作压力升高，唇边的密封比压会同步增大，实现压力自紧式密封效果。材料选型上采用耐燃油腐蚀的氟橡胶材质，可长期耐受汽油中芳烃、乙醇组分的溶胀作用，邵氏硬度控制在65±5HA区间，硬度过高会导致缓冲吸振能力下降，硬度过低则会在长期压缩后出现永久变形，导致密封失效。

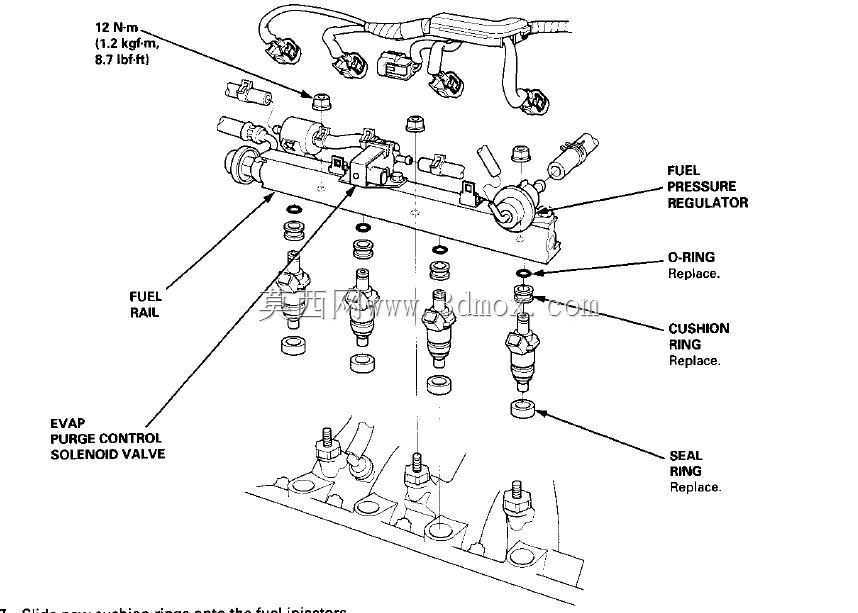

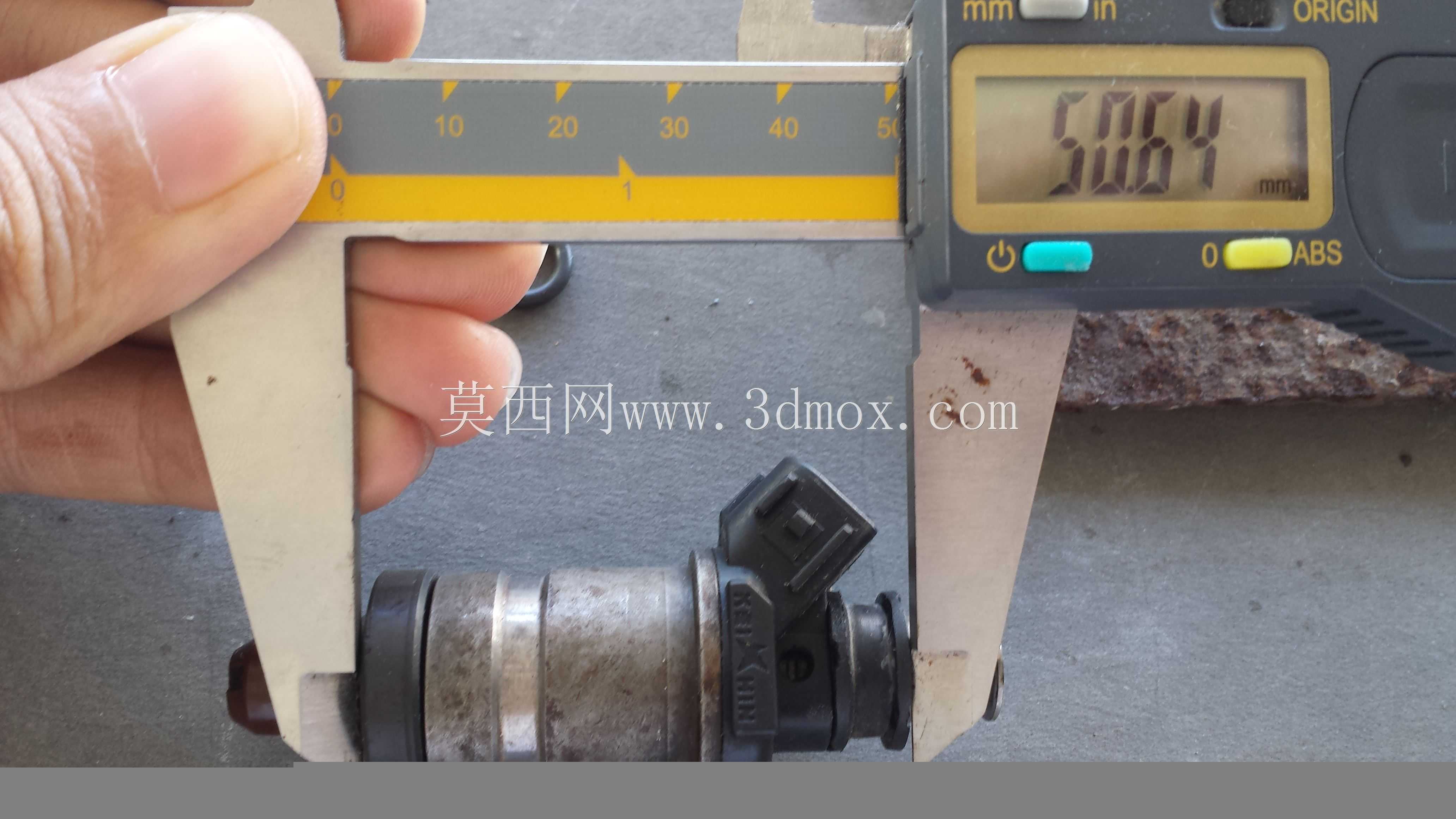

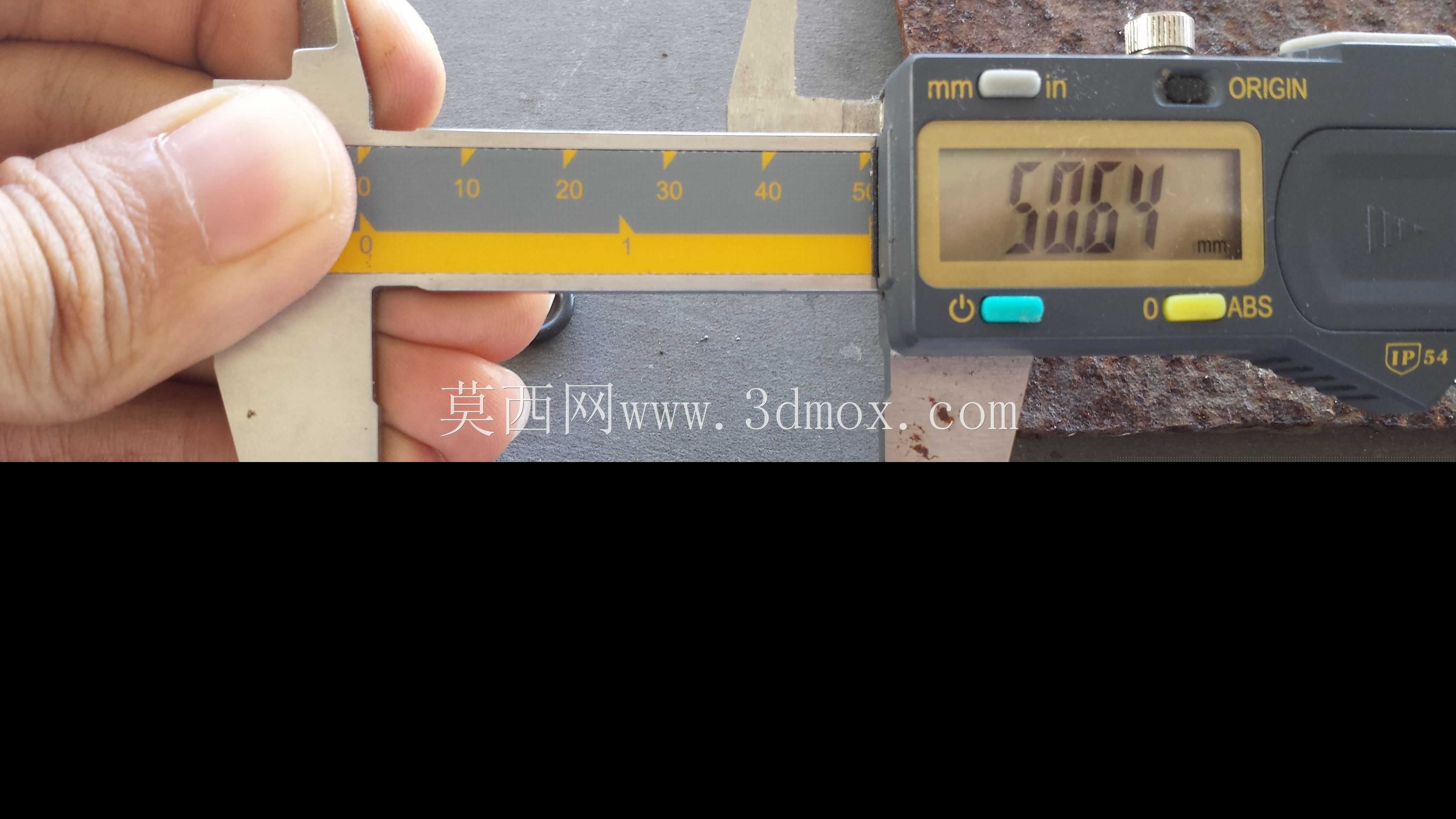

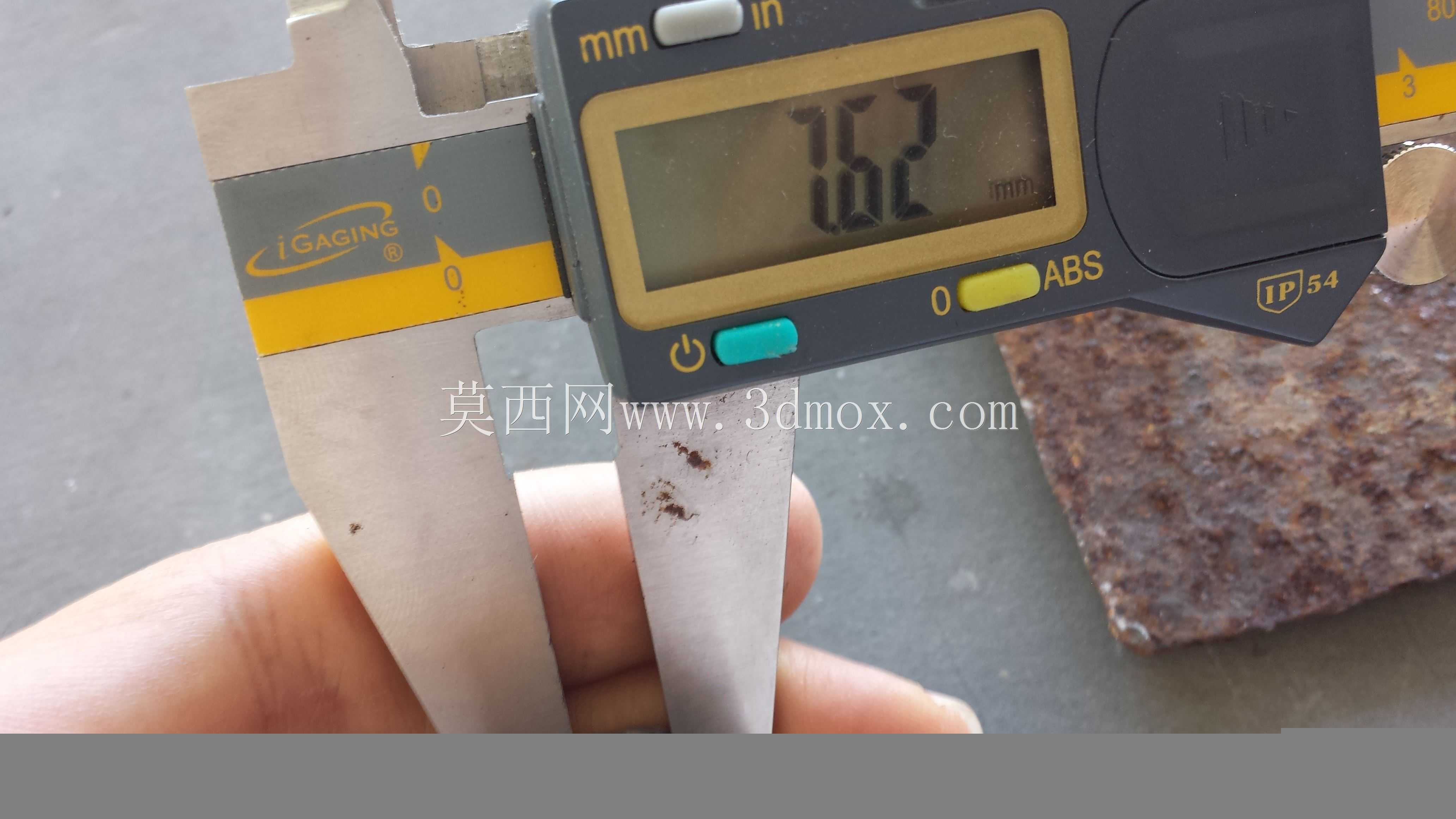

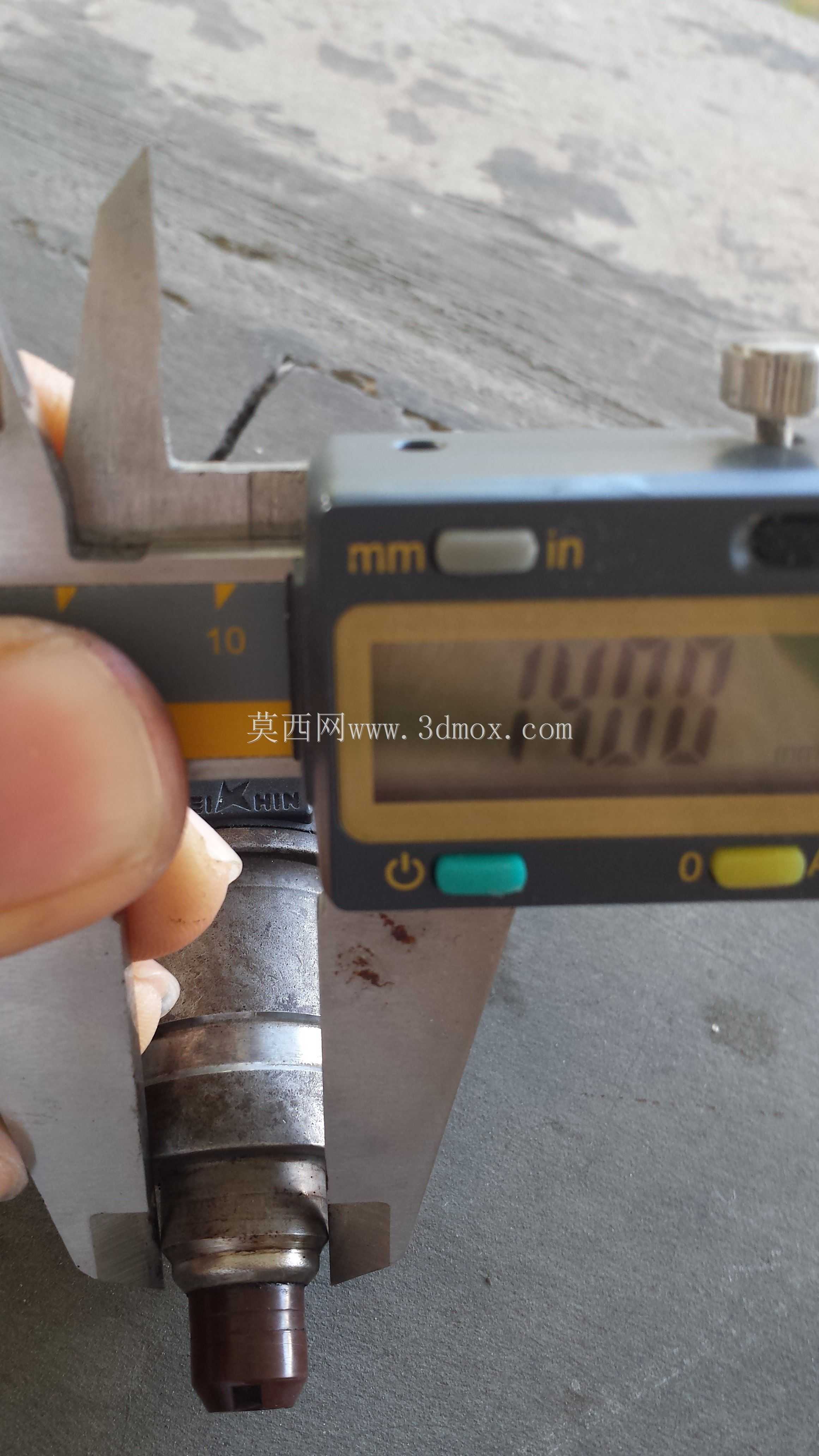

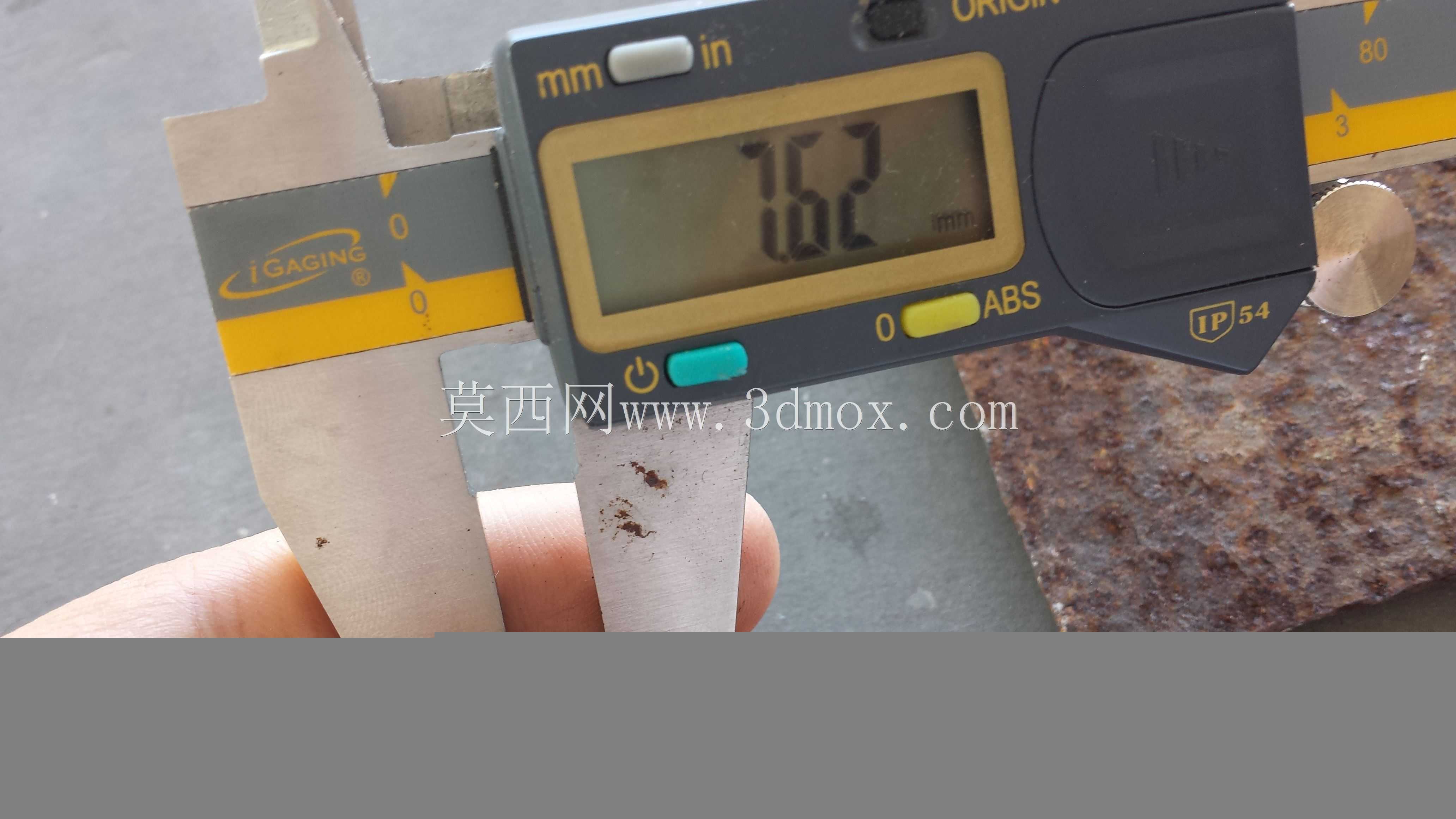

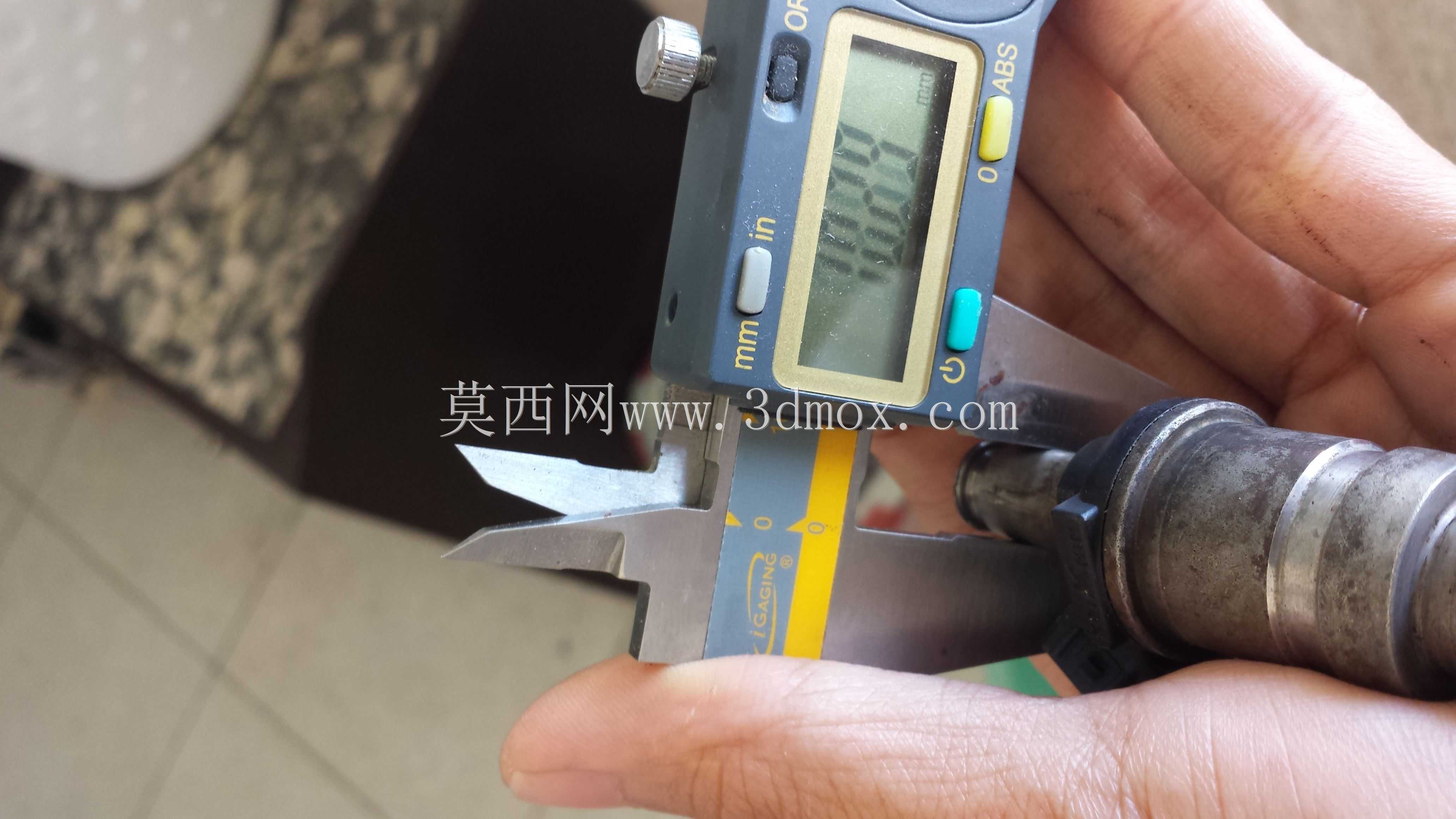

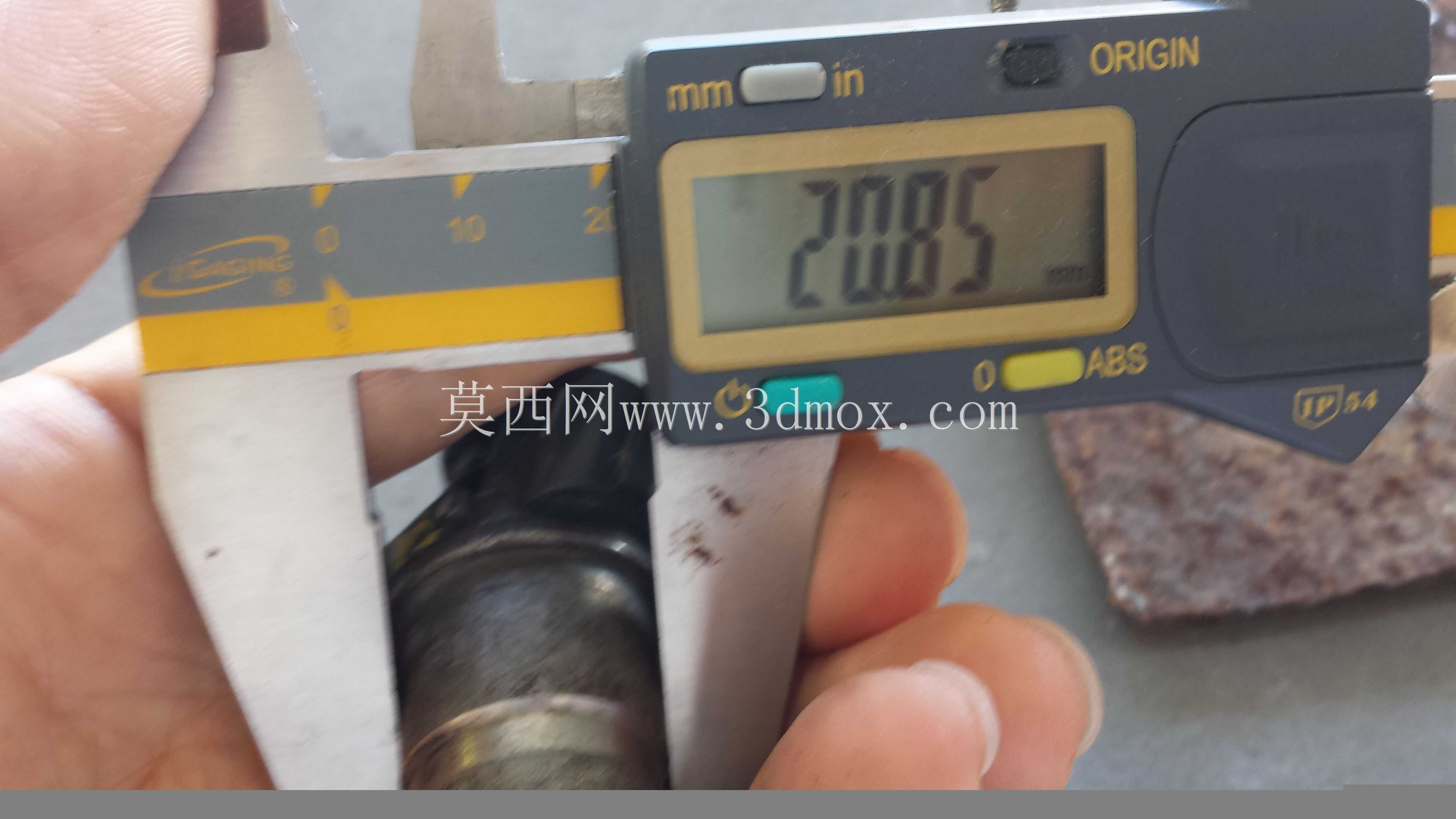

　　从安装边界与尺寸配合来看，该缓冲环的径向厚度设计为2.2mm，安装槽开设在喷油器上端的轴肩位置，槽宽2.5mm，槽深1.8mm，安装后缓冲环的径向过盈量控制在0.4mm，既保证安装时可顺利压入燃油导轨的安装孔，又能在压装完成后提供足够的径向抱紧力。轴向方向上，缓冲环的自由高度为3.2mm，安装完成后被压缩至2.5mm，压缩率控制在22%左右，这个压缩率区间是橡胶密封件兼顾寿命与密封性能的最优区间，压缩率超过30%会导致橡胶件压缩永久变形速率大幅提升，压缩率低于15%则会在振动工况下出现密封面贴合压力不足的问题。在实际装配工艺中，该缓冲环安装前需要在表面涂抹少量清洁的发动机机油作为润滑，避免压装过程中橡胶件被金属孔边切边损伤，压装到位后需要检查缓冲环是否完全卡入安装槽内，无局部挤出、扭曲的情况，再将喷油器整体压入燃油导轨，最终通过12N·m的规定扭矩将燃油导轨固定在进气歧管安装面上，此时缓冲环的压缩量刚好达到设计值，可同时满足密封与缓冲的双重需求。

　　在发动机实际运行过程中，该缓冲环的工作环境较为苛刻，除了长期接触燃油、承受温度循环变化外，还要承受喷油器每秒数十次的针阀冲击，以及车辆行驶过程中带来的随机振动载荷，因此在设计阶段就需要通过1000小时温度循环试验、500小时压力脉冲试验、300小时振动耐久试验的验证，确保零件在全生命周期内不会出现开裂、溶胀、永久变形超标的问题。对于三维建模与结构设计从业者而言，这类看似微小的密封缓冲零件，其尺寸公差、截面形状、材料参数的设计，都直接影响整个燃油系统的工作可靠性，建模过程中需要准确还原其异形截面轮廓、安装槽的配合尺寸，以及装配后的压缩变形状态，才能为后续的密封性能仿真、装配工艺验证提供准确的模型基础。
