本田B16A发动机节气门限位固定螺钉结构

　　在小排量高转自然吸气发动机的进气系统开发与维修适配场景中，节气门作为控制进气流量的核心执行部件，其怠速开度的限位精度直接决定了发动机怠速稳定性、冷启动工况表现以及过渡工况的响应平顺性，本次涉及的限位固定螺钉，正是适配本田B16A机型节气门总成上的关键限位锁紧零件。

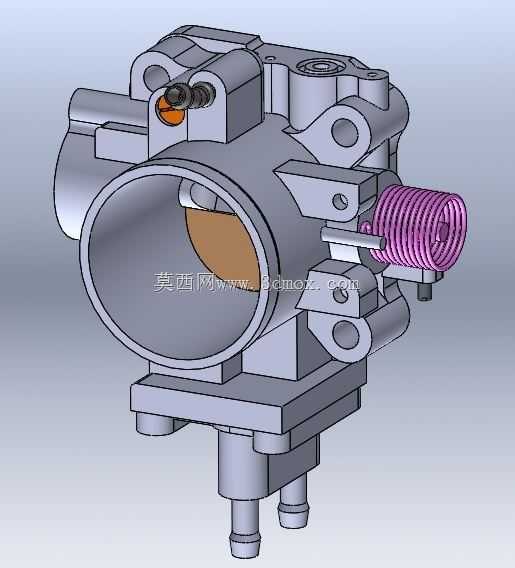

　　从实际装车使用场景来看，该螺钉安装在节气门阀体的怠速限位凸台位置，一端抵接节气门阀片的摇臂限位面，通过螺纹旋入深度调整阀片的最小闭合开度，调整到位后依靠自身的锁紧结构或者配套的锁紧垫片锁止位置，避免车辆运行过程中因为振动、温度交变导致螺钉移位，造成怠速转速漂移、怠速熄火或者怠速过高油耗上升的问题。在发动机台架标定阶段，标定工程师会配合进气流量传感器、转速传感器的反馈数据，微调该螺钉的伸出长度，匹配不同海拔、不同气温下的怠速进气量需求，而在售后维修场景中，清洗节气门之后的怠速复位操作，也需要通过该螺钉进行基础开度的校准，是节气门总成上为数不多的可手动调整的机械限位零件。

　　从设计思路层面拆解，该螺钉没有采用普通的标准紧固件结构，而是针对节气门的工作环境做了针对性适配：节气门阀体多为铸铝材质，螺纹孔的强度有限，螺钉的螺纹段采用了细牙螺纹设计，一方面细牙螺纹的螺距更小，调整的时候开度控制精度更高，每旋转一圈的进给量更小，能够实现0.1毫米级别的开度微调，满足怠速标定的精度要求；另一方面细牙螺纹的自锁性能优于粗牙螺纹，配合端面的压紧结构，能够在发动机舱-40℃到120℃的交变温度环境下，以及发动机持续振动的工况中保持位置稳定，不会出现松退。螺钉的端头采用了圆弧抵接设计，和摇臂的钢制限位面接触时不会出现卡滞，即使摇臂在阀片开关过程中有微小的角度摆动，圆弧面也能保持稳定的线接触，避免局部应力集中造成阀体或者摇臂的磨损。螺钉的头部设计了内六角或者一字槽的驱动结构，方便维修人员使用常规工具进行调整，同时头部预留了锁紧垫片的安装位置，调整完成后可以通过垫片的压合变形进一步锁止位置，防止非专业人员随意改动开度。

　　从安装边界与尺寸配合来看，该螺钉的整体长度控制在12毫米以内，螺纹公称直径匹配阀体上的M4细牙螺纹孔，旋入阀体后的最大伸出量不超过5毫米，不会和旁边的怠速旁通气道、回位弹簧结构产生运动干涉。螺钉的安装位置距离节气门阀片转轴的中心距为18毫米，这个距离的设计经过了杠杆比核算：螺钉每调整0.1毫米的伸出量，阀片的开度变化约为0.3度，对应的进气量变化刚好匹配怠速调整的步长需求，不会因为调整过于灵敏导致标定困难，也不会因为调整步长太大无法找到最优怠速点。螺钉的材质选用了碳钢镀锌处理，表面硬度达到HV240以上，能够承受摇臂反复抵接带来的接触应力，不会因为长期使用出现端头凹陷、螺纹滑牙的问题，同时镀锌层能够抵御发动机舱内的油气、水汽腐蚀，满足整车15年以上的使用寿命要求。

　　在建模还原过程中，需要重点关注螺纹段和阀体安装孔的同轴度公差，控制在0.05毫米以内，否则螺钉旋入后会出现偏斜，导致抵接面和摇臂限位面无法完全贴合，调整过程中出现开度跳变；同时要还原螺钉端头的圆弧轮廓，不能简化为平端结构，否则在做运动干涉仿真的时候，会出现阀片转动过程中螺钉和摇臂卡滞的错误结果。另外需要注意螺钉和回位弹簧的间隙，弹簧在阀片全开、全闭过程中会有微小的径向窜动，螺钉的安装位置需要和弹簧保持至少1.5毫米的安全间隙，避免长期运行中弹簧和螺钉发生摩擦，造成弹簧弹力衰减或者螺钉磨损。对于做发动机进气系统改装的从业者来说，该螺钉的尺寸参数也是更换加大节气门、改装高角度凸轮轴之后重新匹配怠速开度的重要参考，需要保证替换的螺钉螺纹规格、端头形状、长度参数和原厂件一致，避免出现怠速匹配失败的问题。
