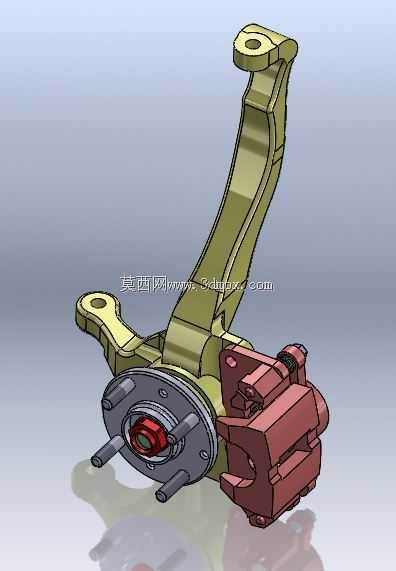

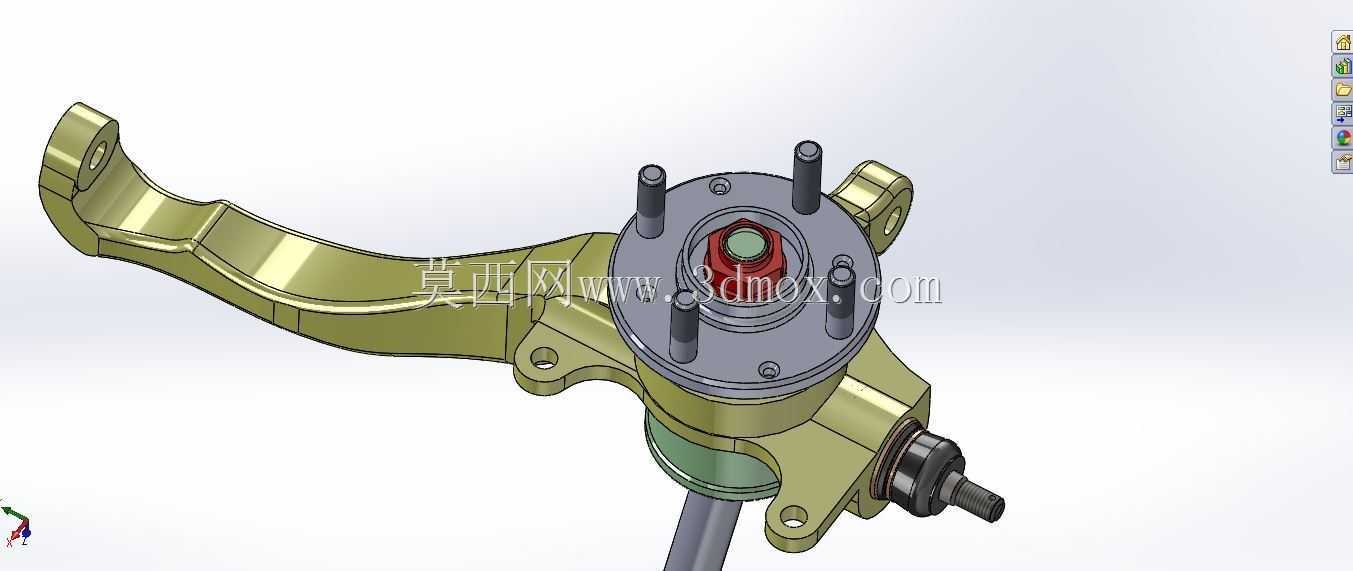

本田思域转向节带制动器总成结构设计

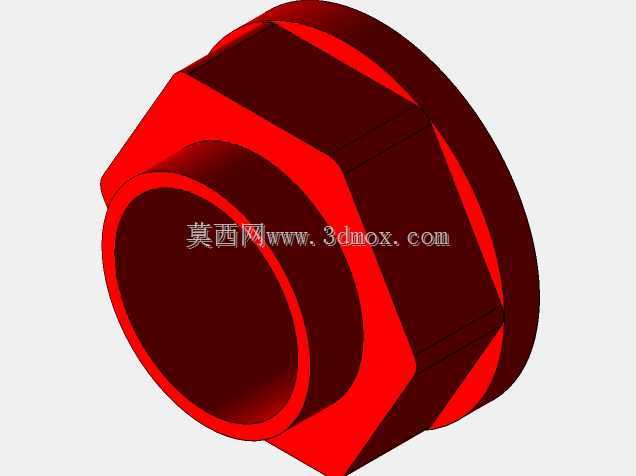

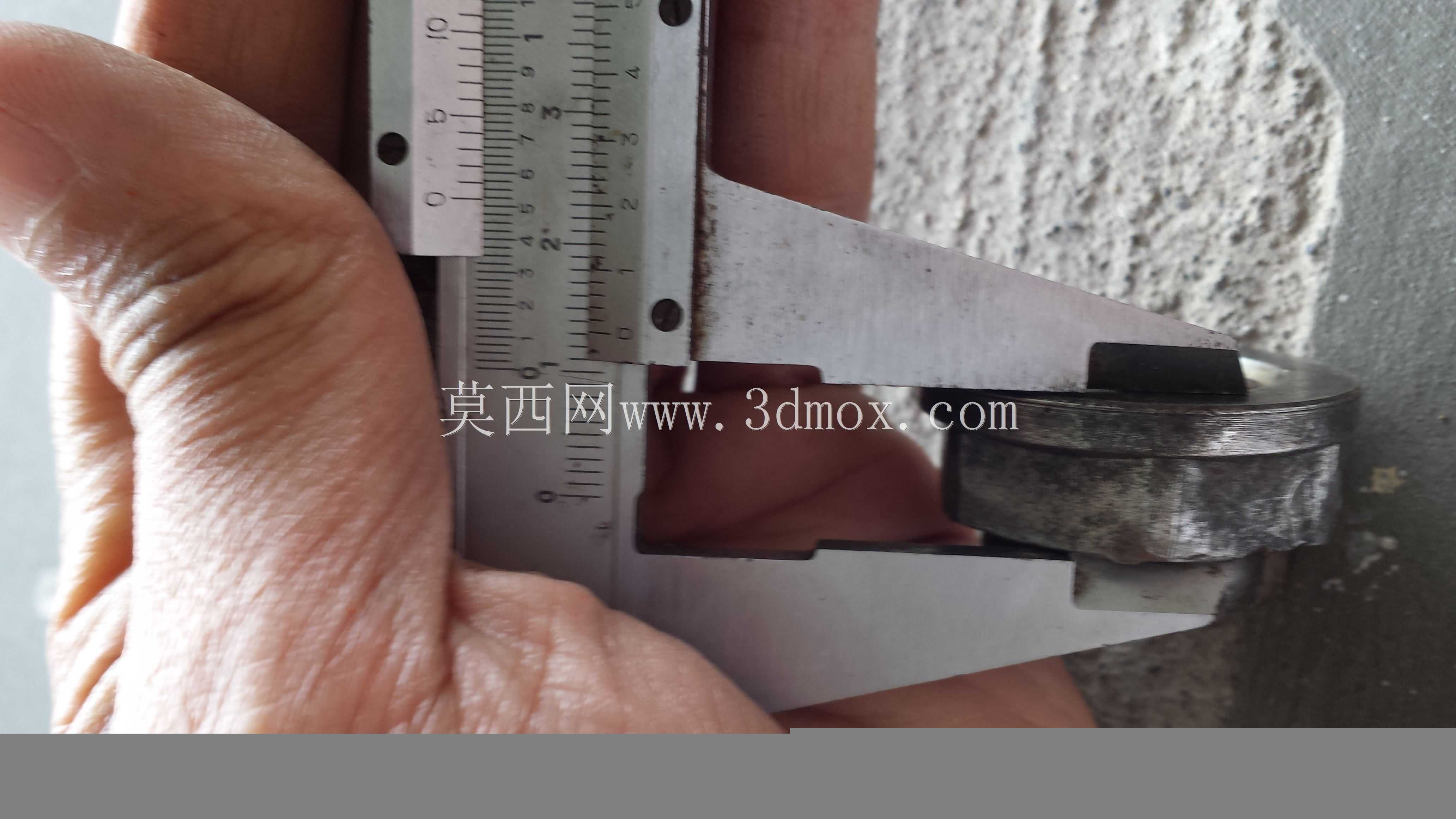

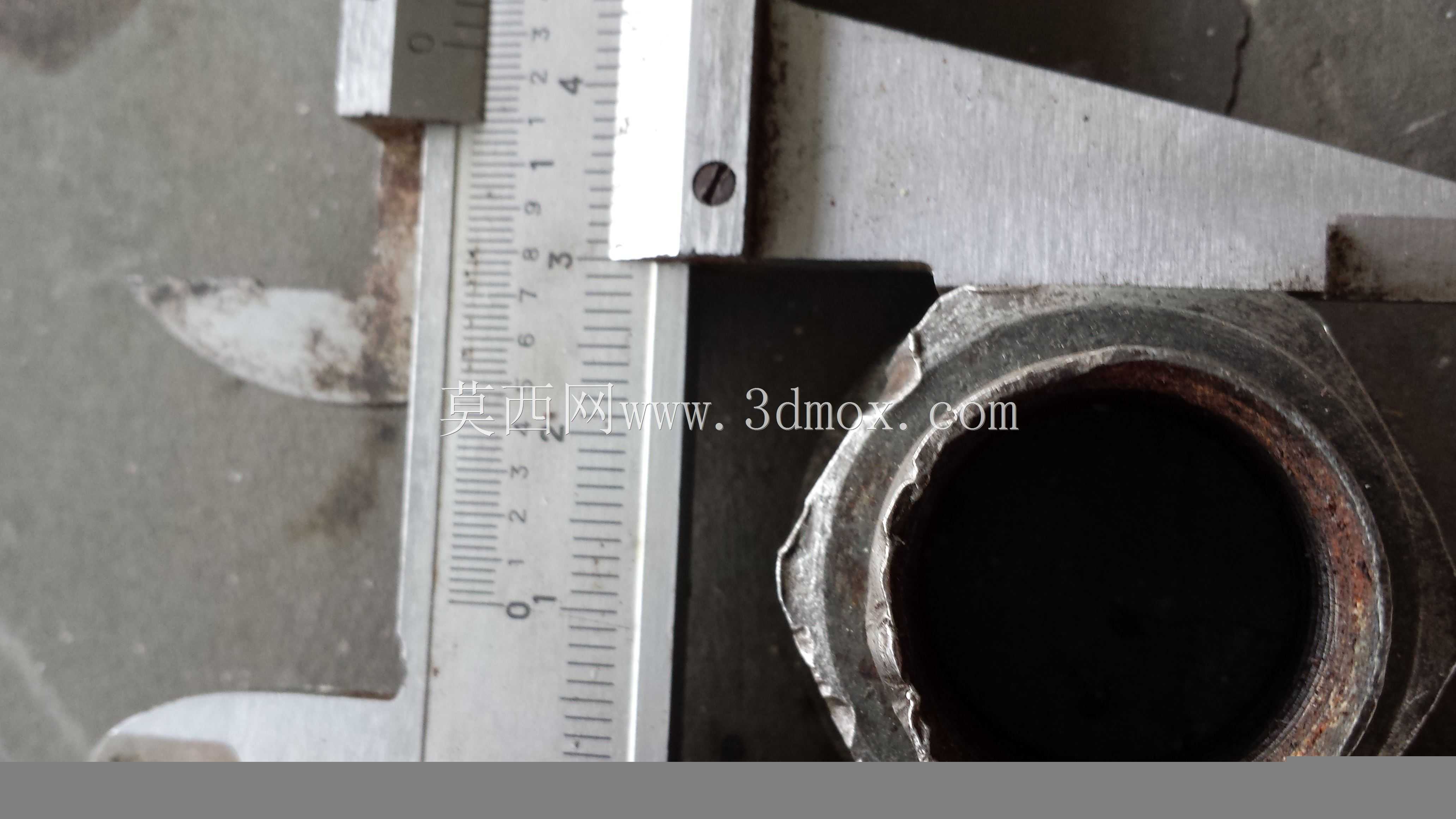

　　这套结构覆盖乘用车前桥转向与制动的核心连接环节，日常行驶过程中，整套部件需要同时承接悬架传递的车身载荷、车轮端的路面冲击，还要在转向动作中精准传递转向拉杆的位移，同时在制动工况下承受卡钳夹紧带来的制动力矩，是底盘系统里受力工况最复杂的集成部件之一。日常维保场景中，主轴螺母是轮毂轴承预紧的核心紧固件，其螺纹规格匹配32mm对边扳手尺寸，拧紧力矩需要严格匹配轴承预紧要求，既不能过紧导致轴承转动卡滞、温升异常，也不能过松导致轮毂旷量、行驶抖动。设计过程中首先要明确各部件的安装边界：转向节的上臂连接点对应悬架滑柱的安装座，两个安装孔的同轴度、孔位间距直接决定滑柱装配后的倾角参数，直接影响前轮定位的主销内倾、后倾初始值；

　　下部的球头安装位对应下摆臂的连接点，与上部安装点的空间距离决定了主销的实际偏移量，关系到转向时的回正力矩大小与转向轻重。轮毂安装面的平面度要求控制在0.05mm以内，避免轮毂装配后出现端面跳动，导致高速行驶时方向盘抖动；四个轮毂螺栓的位置度公差需要控制在0.1mm以内，匹配轮毂的螺栓孔间隙，保证车轮拆装顺畅且受力均匀。制动卡钳的安装支架集成在转向节本体上，两个导向销安装孔的平行度直接决定卡钳滑动是否顺畅，若平行度超差，会出现制动拖滞、偏磨的问题；卡钳安装位与轮毂中心的同轴度，决定了制动盘与摩擦片的间隙均匀性，关系到制动踏板的脚感与制动时的方向盘抖动抑制。转向臂部分的结构做了变截面设计，在转向拉杆连接球头的位置做了局部加厚，

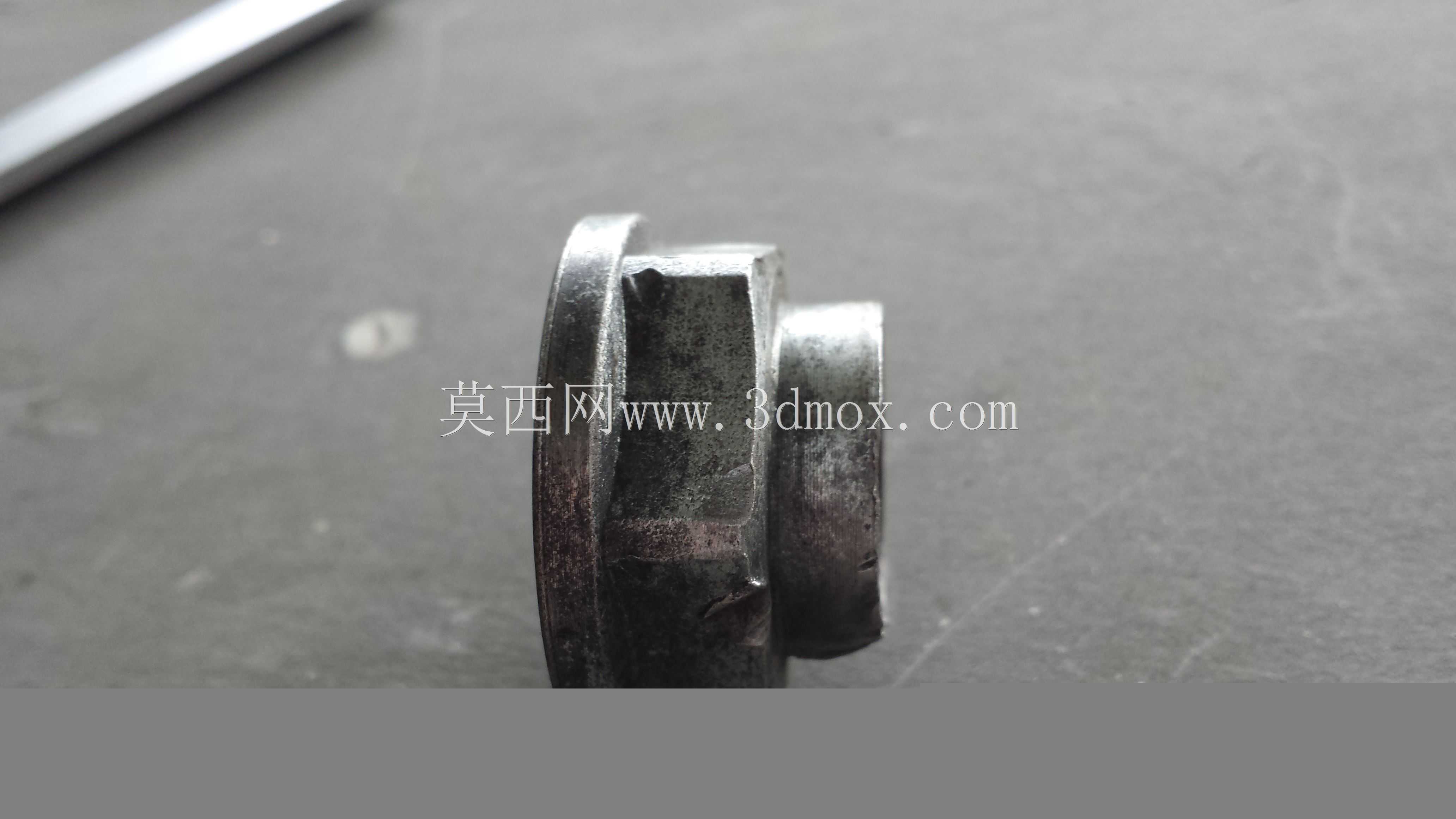

　　因为转向时该位置承受的横向力矩最大，日常行驶中遇到路面冲击时，该位置也是应力集中的高发区域，通过截面渐变的设计可以在控制整体重量的前提下，提升局部结构强度，避免应力突变导致的断裂风险。主轴螺母采用带防松结构的设计，螺母端面的压痕结构可以在拧紧后嵌入轮毂轴的螺纹端部，防止车辆行驶过程中螺母受震动回转松脱，螺母的螺纹精度匹配轮毂轴的螺纹公差，保证拧紧时预紧力可以均匀传递到轴承内圈，实现轴承的合理预紧，提升轴承的使用寿命。整个结构的材质选择上，转向节本体采用球墨铸铁铸造，兼顾强度与减震性能，相比铝合金转向节成本更低，抗冲击性能更优，适配家用车型的定位；制动卡钳采用铸铁材质，承受制动时的夹紧力不易变形；轮毂轴采用调质合金钢加工，

　　表面做淬火处理提升耐磨性能，承受车轮转动时的交变载荷。实际装配过程中，需要先将轮毂轴承压入转向节的轴承座孔，压装时要保证压力均匀作用在轴承外圈，避免轴承滚道受损；之后装入轮毂轴，拧紧主轴螺母到规定力矩后，将螺母的锁止边敲入轴端的开槽内，实现机械防松；再将制动盘固定在轮毂安装面上，装配制动卡钳，导向销涂抹润滑脂保证滑动顺畅，最后连接转向拉杆球头与悬架部件，完成整个转角总成的装配。这套结构的设计需要兼顾多系统的匹配要求，既要满足转向时的运动空间，保证车轮在最大转角位置不会与周边的翼子板、悬架部件发生运动干涉，还要满足制动时的刚度要求，避免大力制动时结构变形导致制动力传递损失，同时还要控制整体重量，降低簧下质量，提升车辆的操控响应与行驶舒适性。在三维建模过程中，所有配合面的公差都需要在模型中做明确标注，装配关系采用同轴、面贴合、平行等约束完全定义，避免出现过定义或者欠定义的装配问题，运动仿真环节可以模拟车轮上下跳动、左右转向的全行程，验证各部件之间的间隙是否满足设计要求，排查运动干涉风险，为后续的零部件加工、总成装配提供准确的数字模型依据。
