本田H22A发动机凸轮轴密封件结构设计

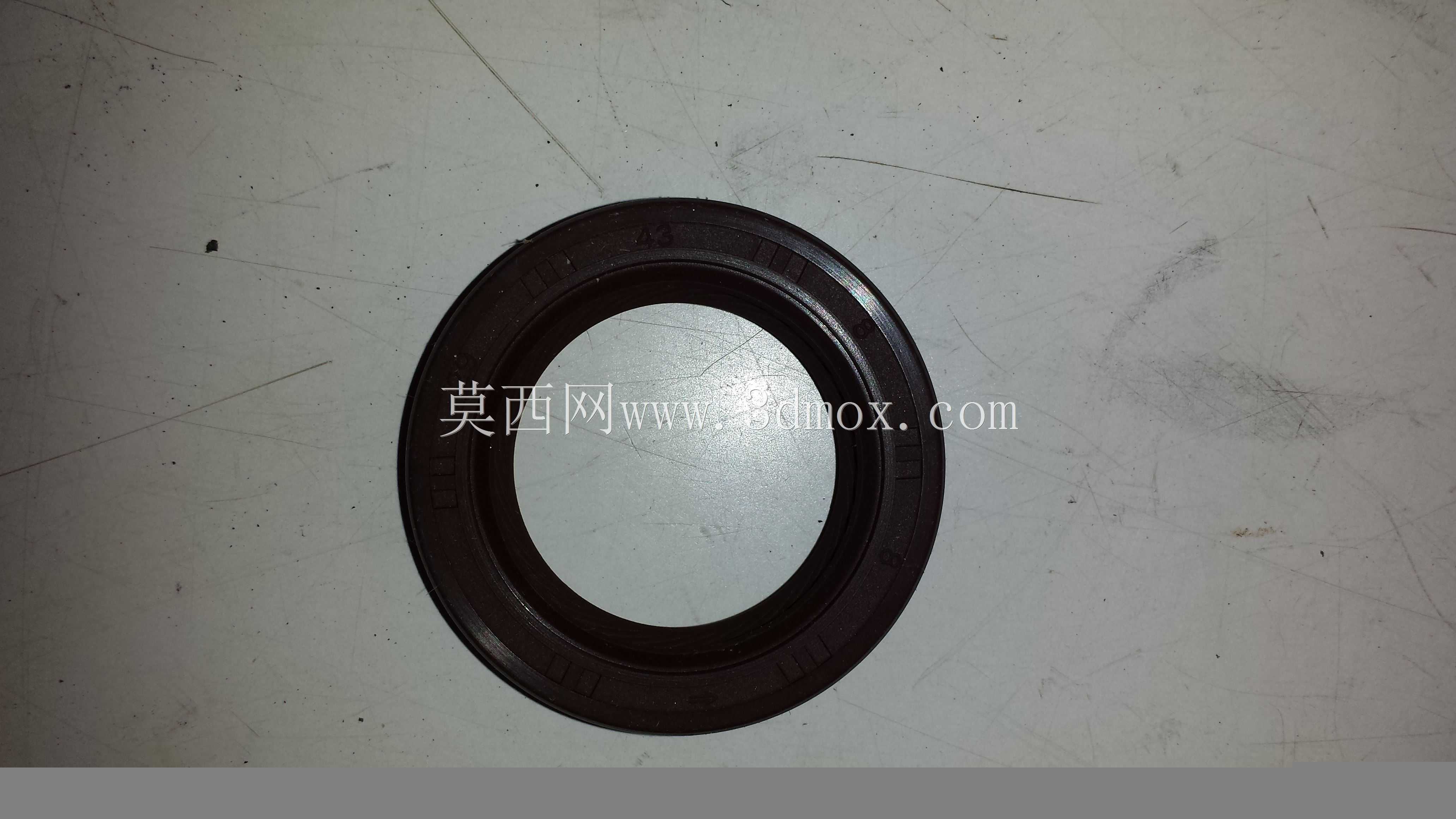

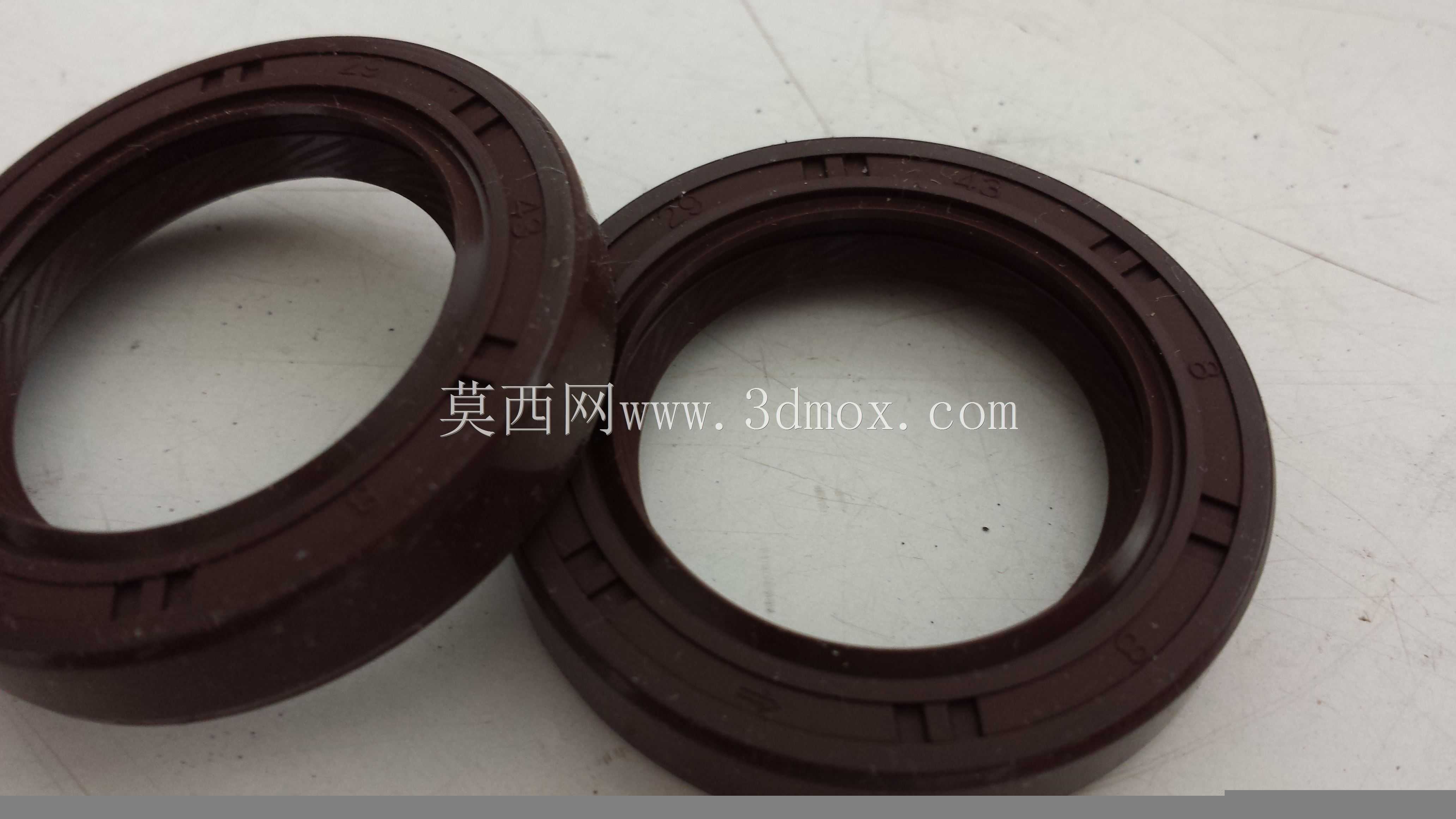

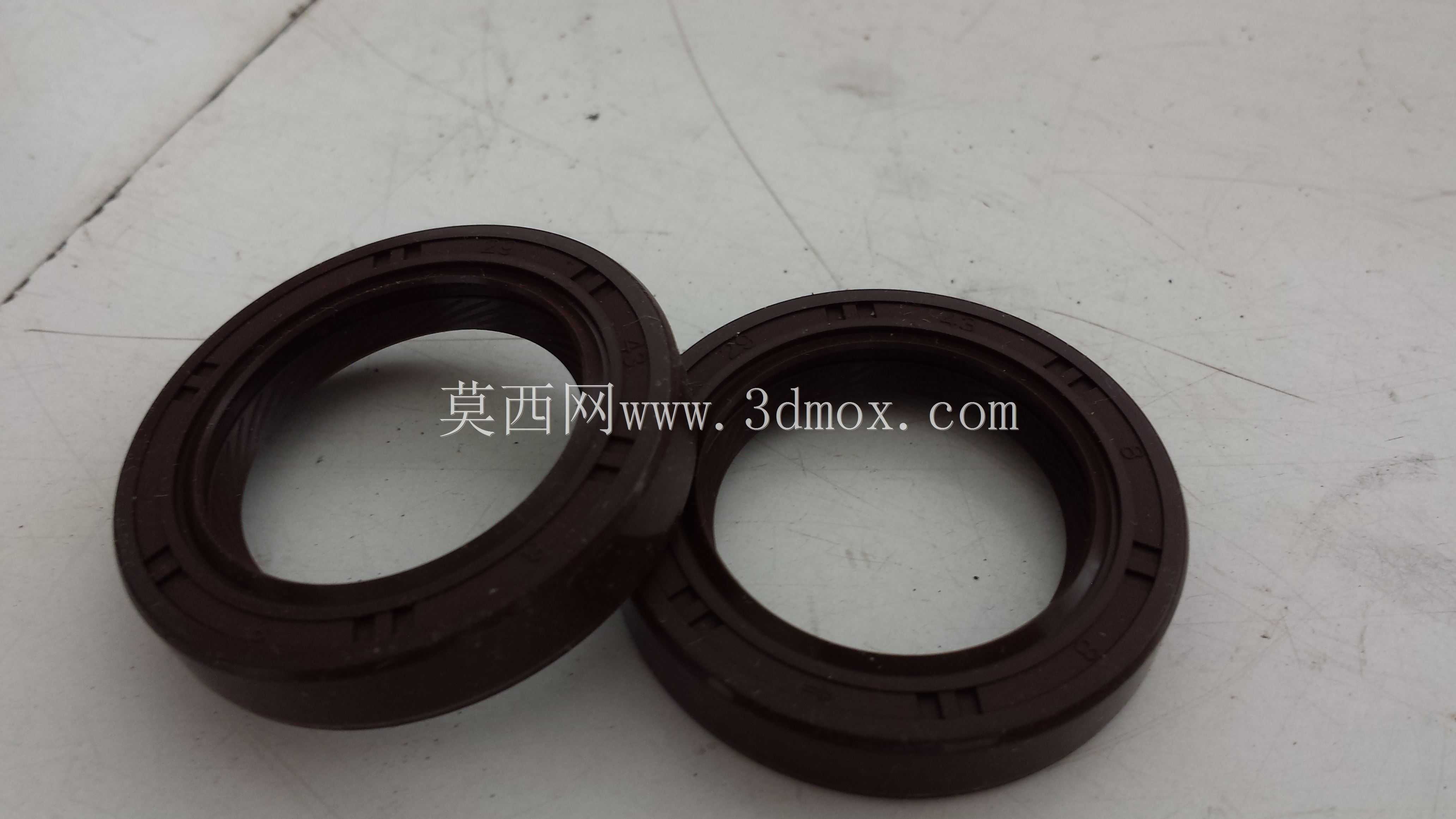

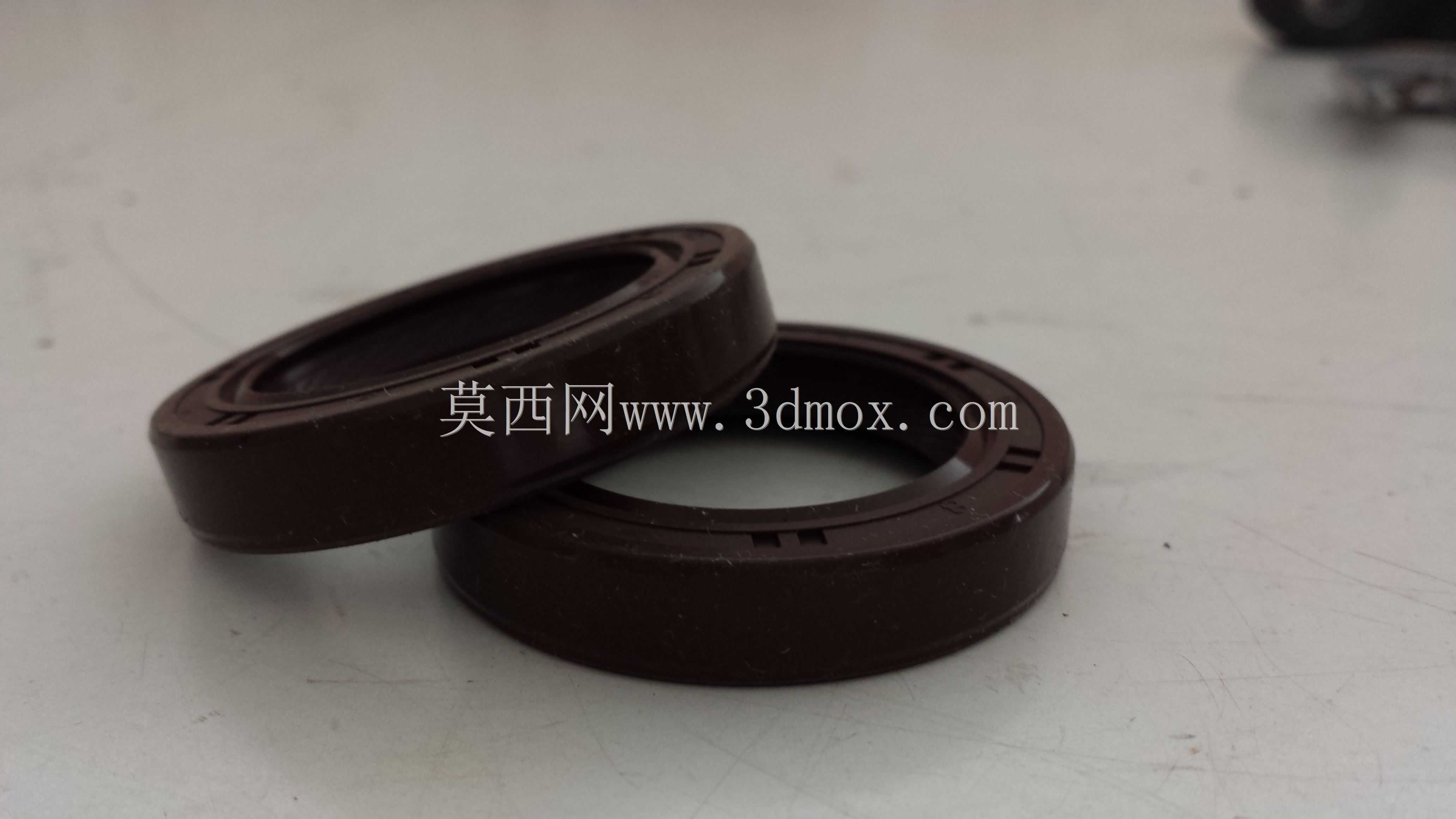

　　在高性能自然吸气发动机的配气机构布局中，凸轮轴轴端的密封可靠性直接决定了缸盖润滑系统的工作稳定性，本田H22A机型作为DOHC VTEC结构的经典机型，其凸轮轴密封件的设计需要兼顾高转速工况下的密封性能、装配兼容性与长期使用的耐老化表现。这款密封件采用环形薄壁结构设计，整体为等截面圆环形态，安装时嵌合在缸盖凸轮轴轴端的密封槽内，内圈与凸轮轴轴颈表面形成过盈配合，外圈与缸盖的安装孔壁紧密贴合，阻断缸盖内部润滑油沿轴颈间隙向外渗漏的路径。从实际装车场景来看，该密封件工作位置处于缸盖前端的正时侧，长期接触飞溅的发动机润滑油，同时需要承受发动机舱内的温度交变，冷启动时的低温环境、高负荷运转时的高温机油浸泡，

　　都对密封件的材料性能与结构设计提出了较高要求。设计过程中首先需要匹配凸轮轴轴颈的实际尺寸公差，密封件的内径尺寸需要根据轴颈的加工公差带设定合理的过盈量，过盈量过小会导致密封唇口贴合力不足，机油容易在轴颈高速旋转时从配合间隙渗出，过盈量过大则会增大唇口与轴颈的摩擦阻力，不仅会增加凸轮轴的转动阻力损耗，还会加速唇口的磨损，缩短密封件的使用寿命。密封件的轴向宽度需要与缸盖上的密封安装槽深度完全匹配，安装后密封件的端面不会突出缸盖安装平面，避免与正时侧的凸轮轴链轮、正时皮带或张紧轮等部件发生运动干涉，同时也能保证密封件在槽内不会出现轴向窜动，维持配合位置的稳定性。从结构细节来看，这款密封件的截面为规整矩形，没有额外的防尘唇或副唇结构，

　　这是因为H22A机型的凸轮轴轴端外侧有正时罩盖进行防护，外界的灰尘、水汽很难直接接触到密封件位置，简化的截面结构既可以降低零件的制造成本，也能减少密封件自身的应力集中点，避免长期受压后出现局部开裂的问题。密封件的内外圆边缘都做了微小的倒角处理，装配时可以顺畅导入安装槽与轴颈位置，不会因为尖锐的边缘刮伤缸盖安装孔的内壁或者凸轮轴轴颈的加工表面，破坏配合面的粗糙度导致密封失效。在实际维修与装配场景中，该密封件的安装不需要专用工具即可完成，只要将密封件均匀压入安装槽内，保证端面与槽底完全贴合即可，装配过程中需要在密封件的内圈涂抹少量干净的发动机机油，避免发动机初次启动时，轴颈与密封件干摩擦造成唇口烧损。

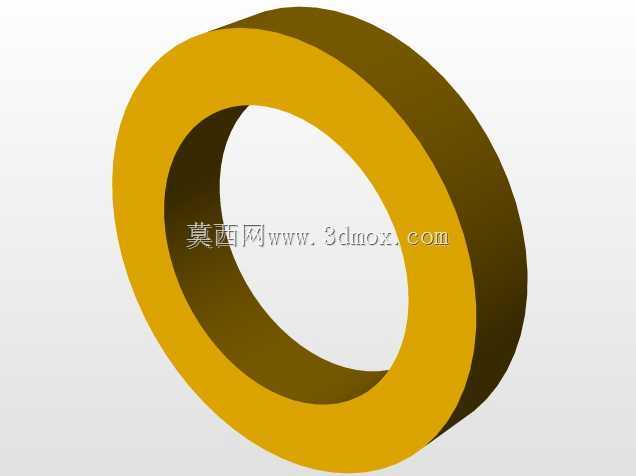

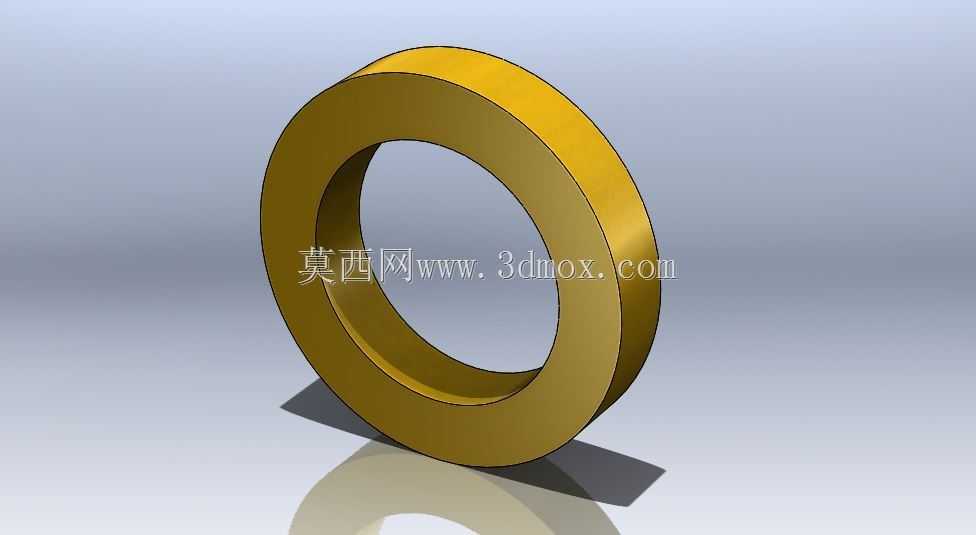

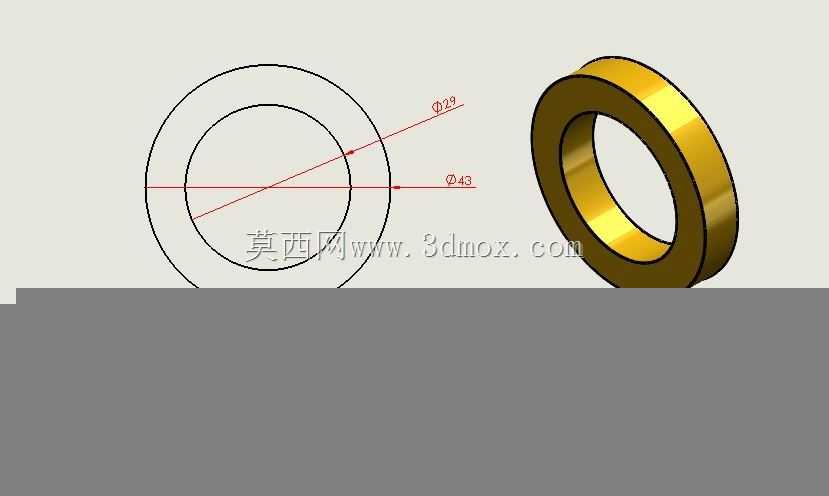

　　这款密封件除了适配本田H22A机型的凸轮轴轴端密封外，同结构尺寸的密封件也可用于同系列机型的其他回转轴端密封位置，只要安装槽尺寸、轴颈直径与工作环境要求匹配，即可实现通用互换。从三维建模的角度来看，该零件的建模逻辑相对清晰，首先通过旋转特征生成密封件的基础环形实体，之后对边缘倒角进行细节处理，建模过程中需要严格控制尺寸公差，尤其是内径、外径与轴向宽度的尺寸精度，因为这些尺寸直接决定了装配后的过盈量与配合状态，尺寸偏差超过允许范围就会导致密封失效。在装配验证环节，需要将密封件模型与缸盖模型、凸轮轴模型进行虚拟装配，检查配合间隙与干涉情况，确认密封件安装后不会与周边的正时部件、缸盖附件产生位置冲突，同时验证过盈配合量在合理区间内，保证密封性能的同时不会产生过大的装配应力。对于发动机维修与改装场景而言，准确的密封件三维模型可以帮助维修人员提前确认配件尺寸，避免错买配件导致的返工问题，也可以为改装场景下的密封件升级设计提供尺寸参考，比如针对更高转速的改装需求，对密封件的截面结构、材料选型进行优化时，原始的尺寸模型是所有优化设计的基础。
