1000 HP Turbo 92-95拖动civic hatch四缸b系列发动机solidworks构建项目图片

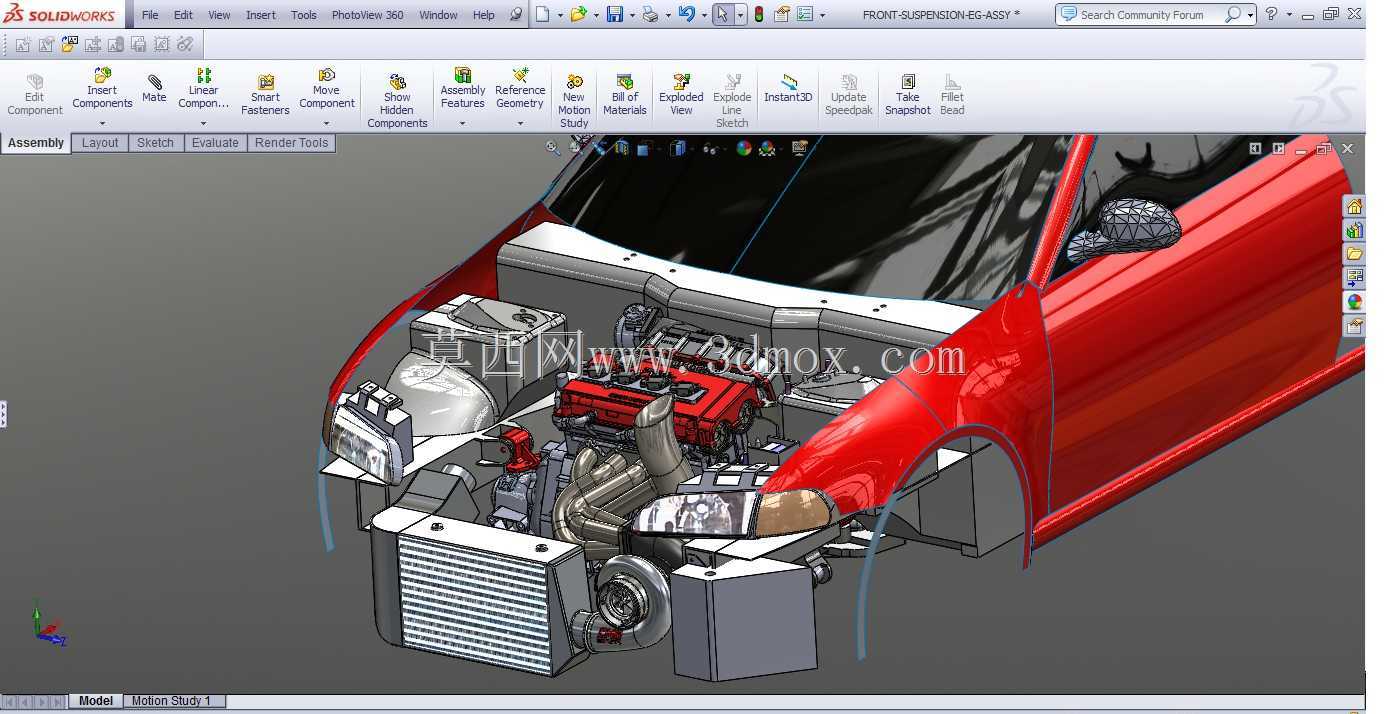

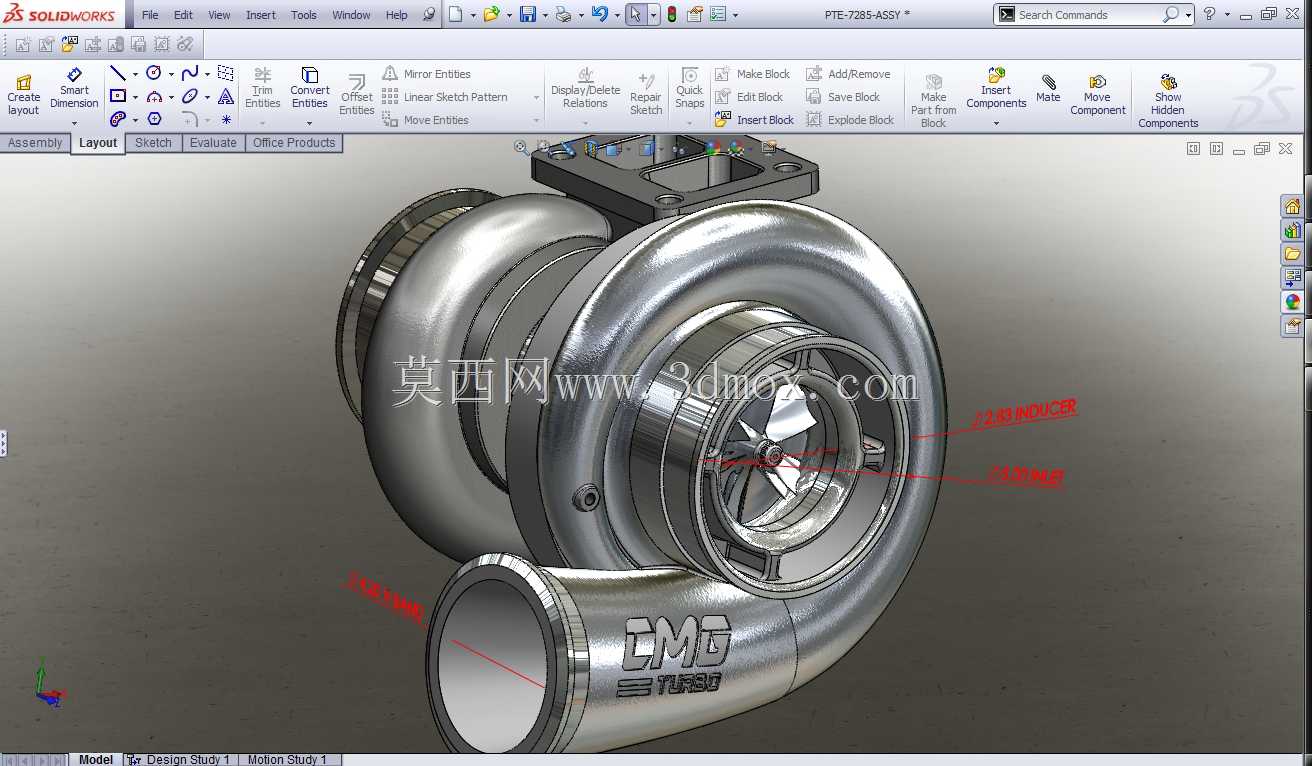

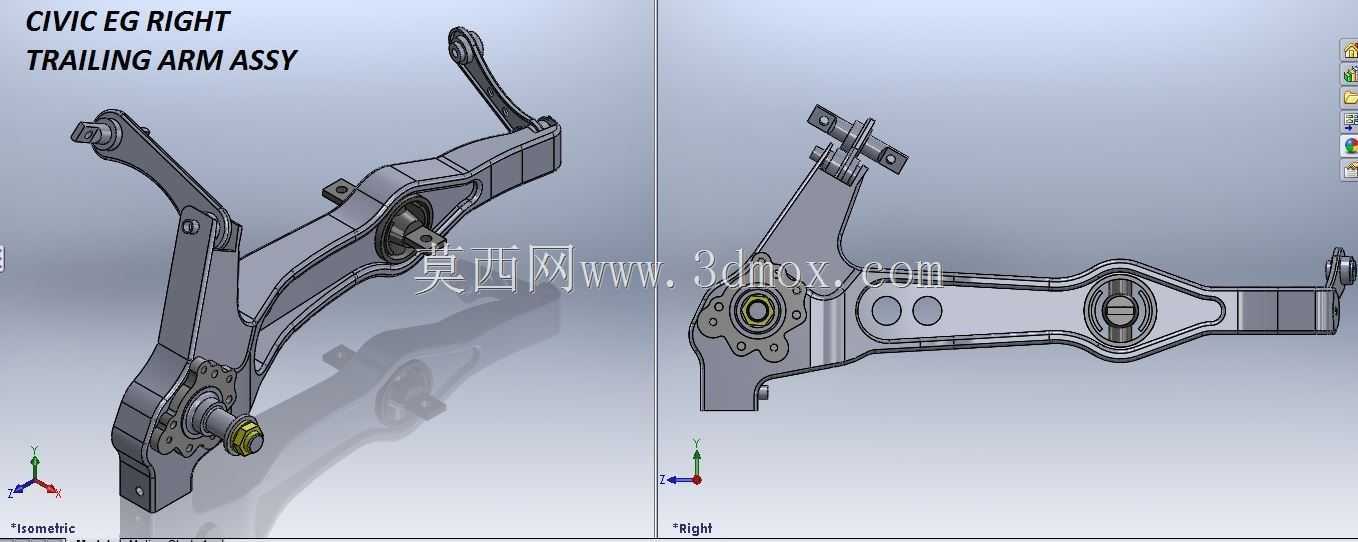

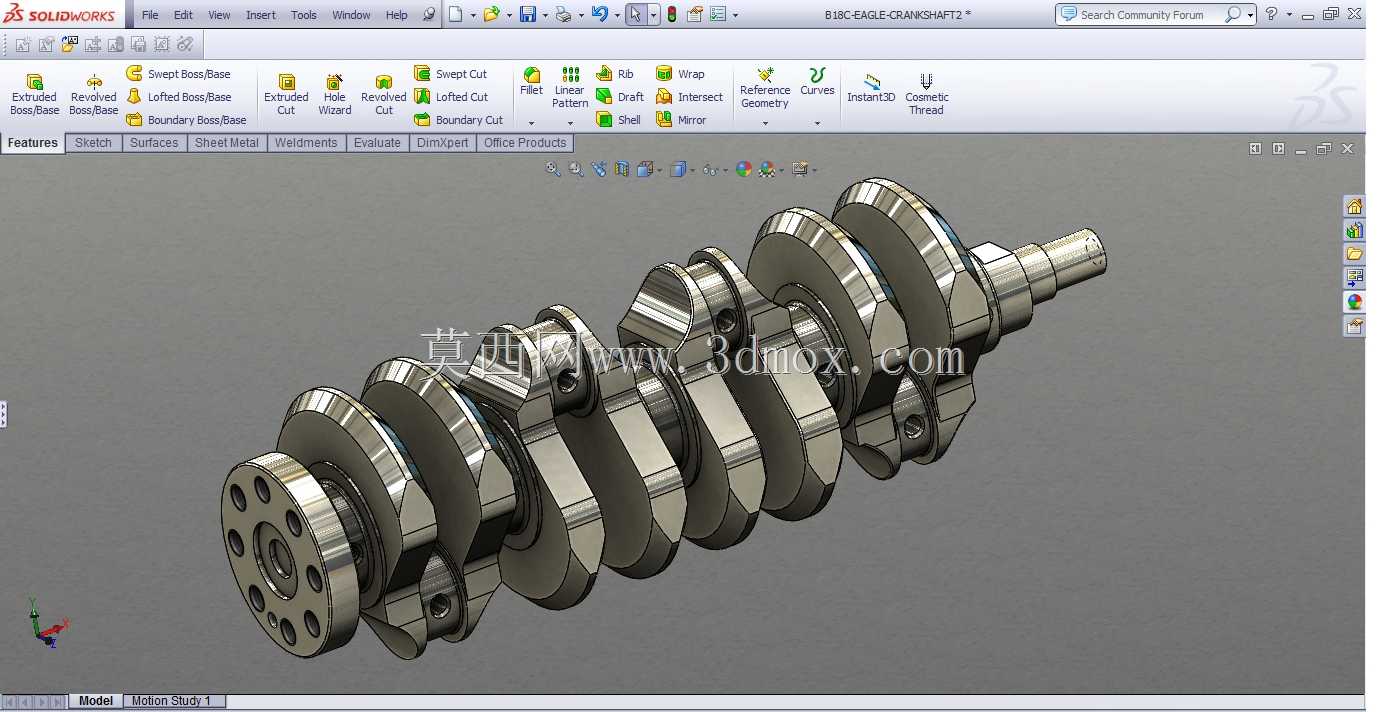

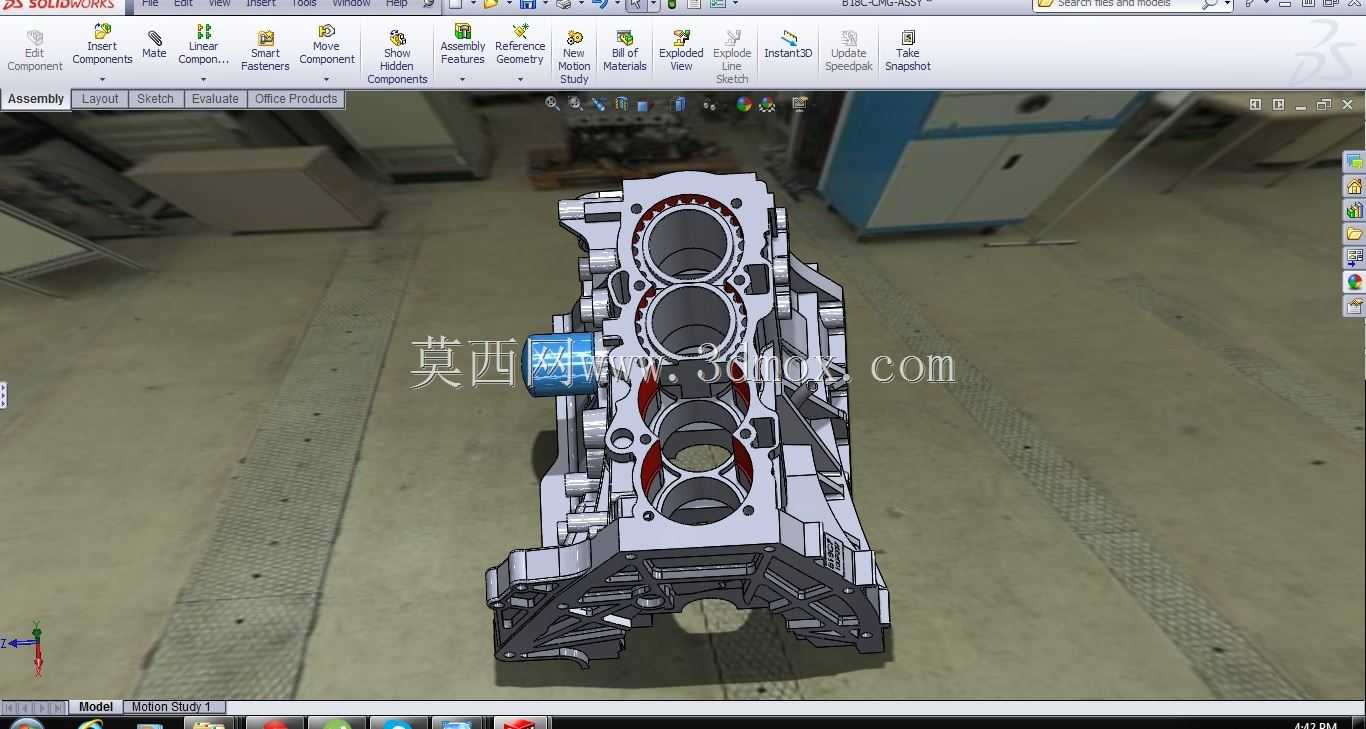

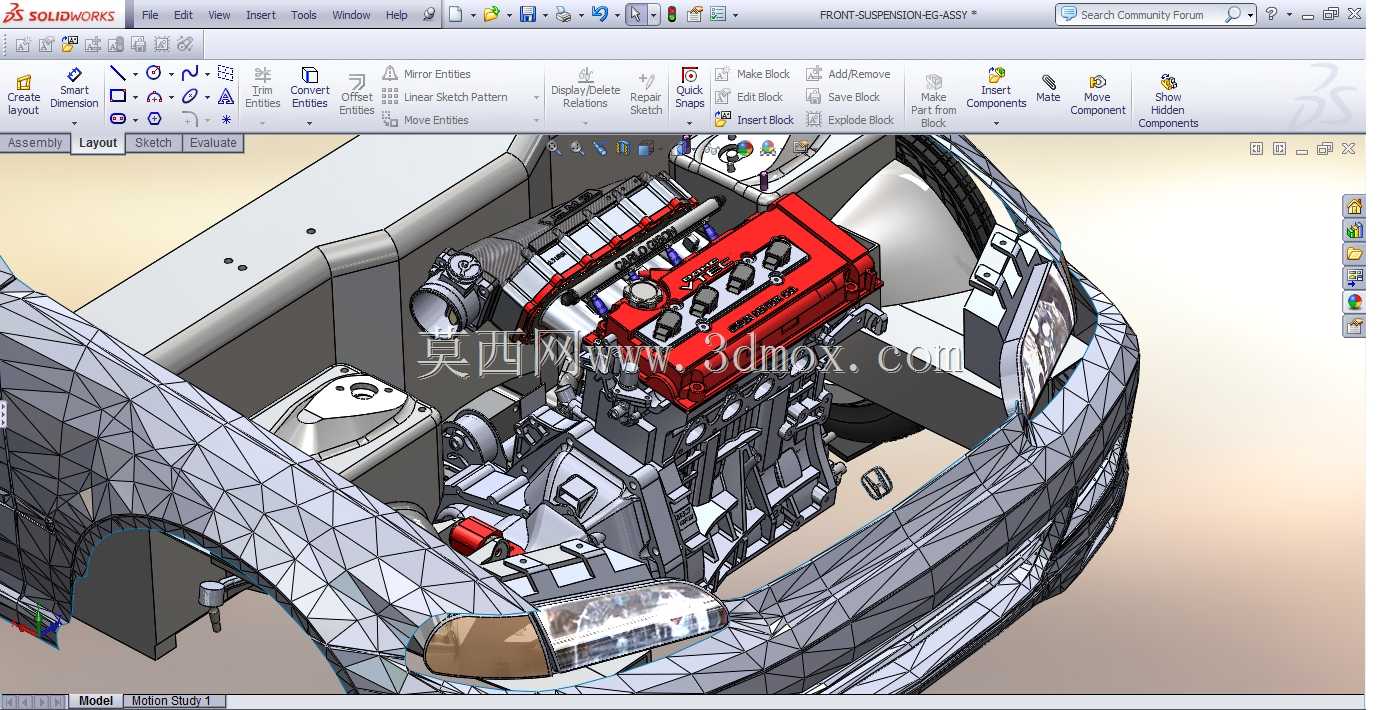

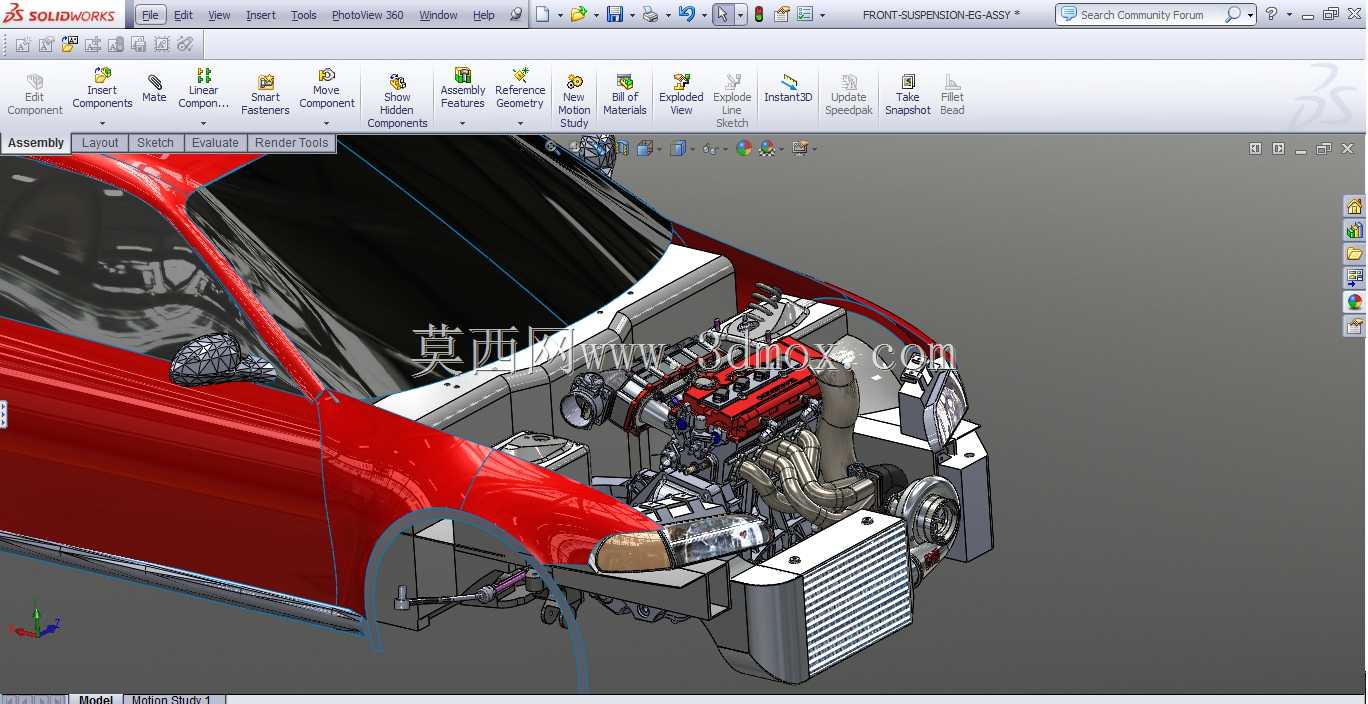

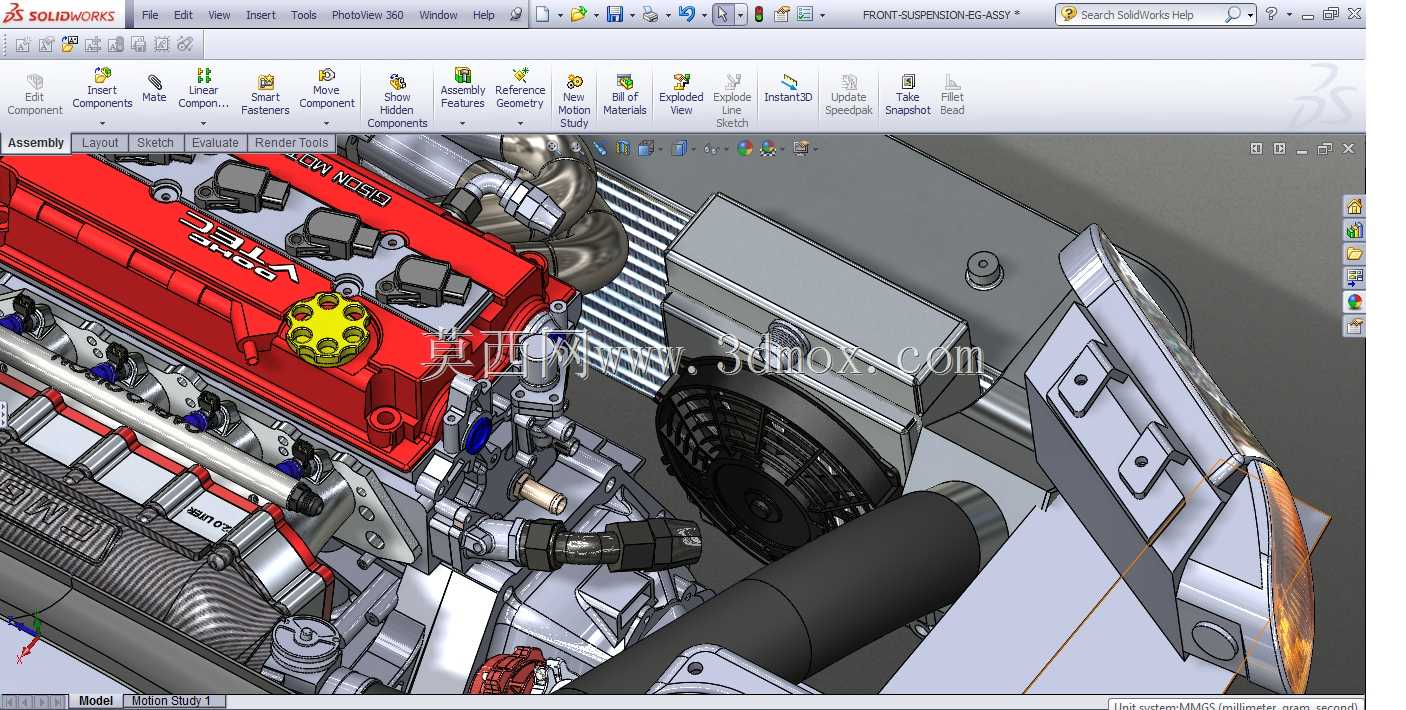

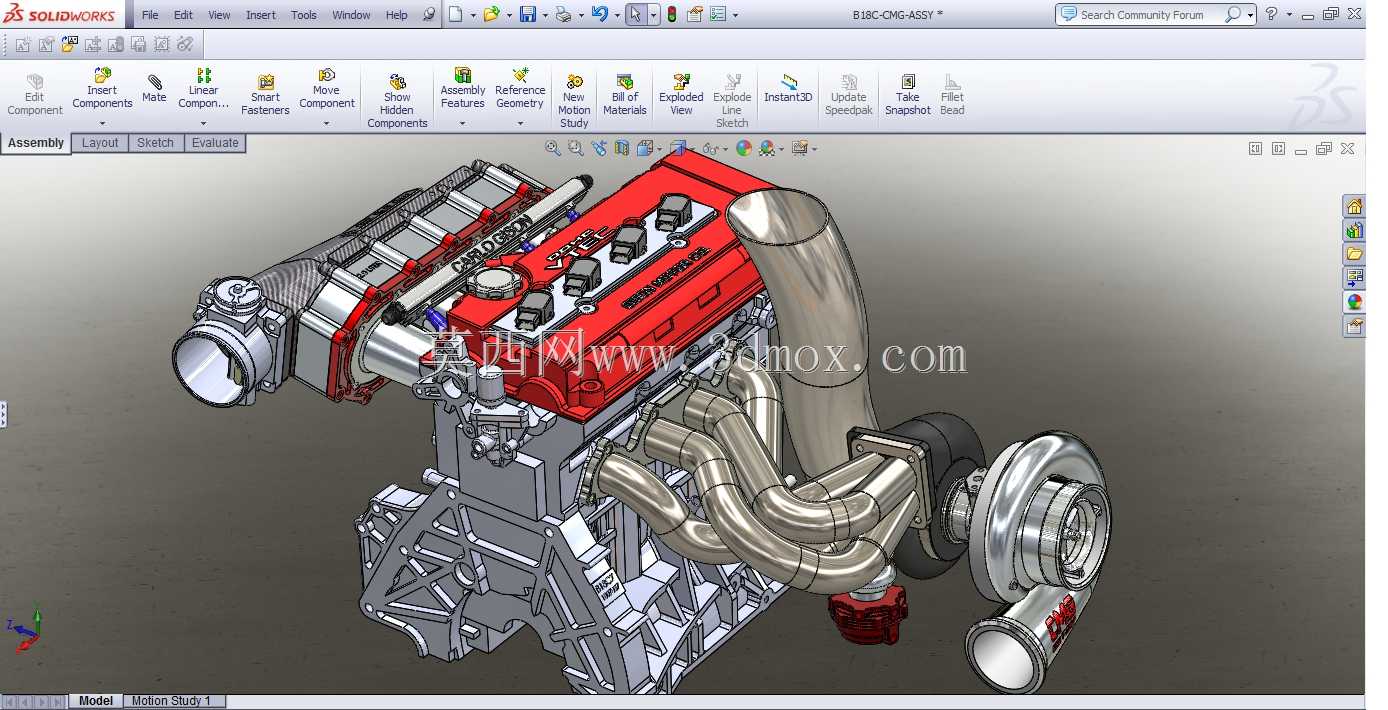

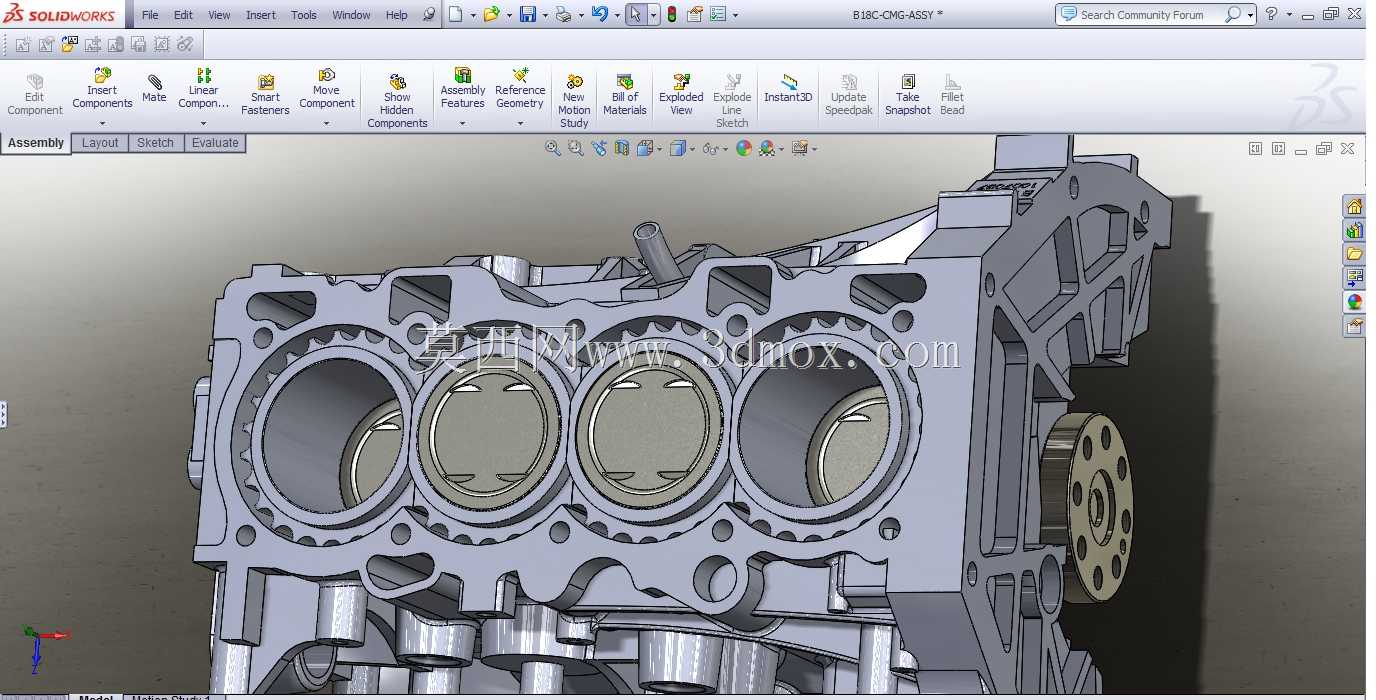

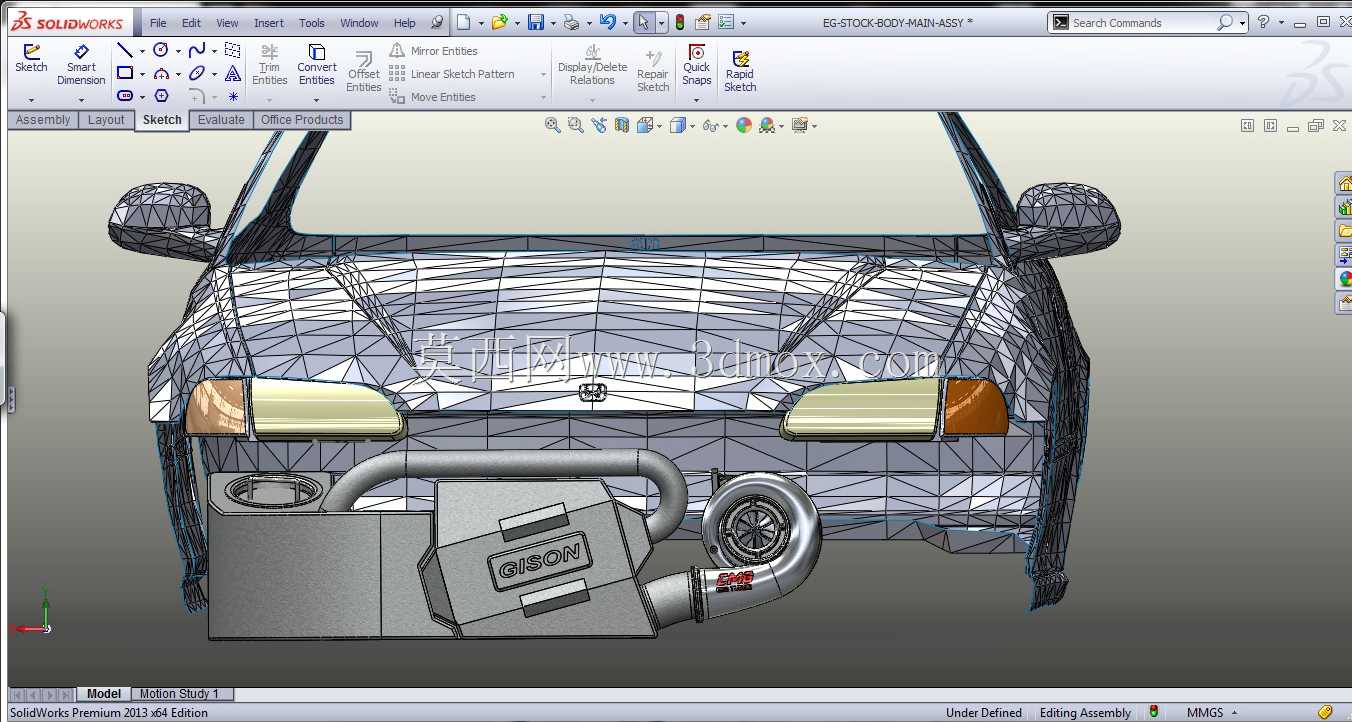

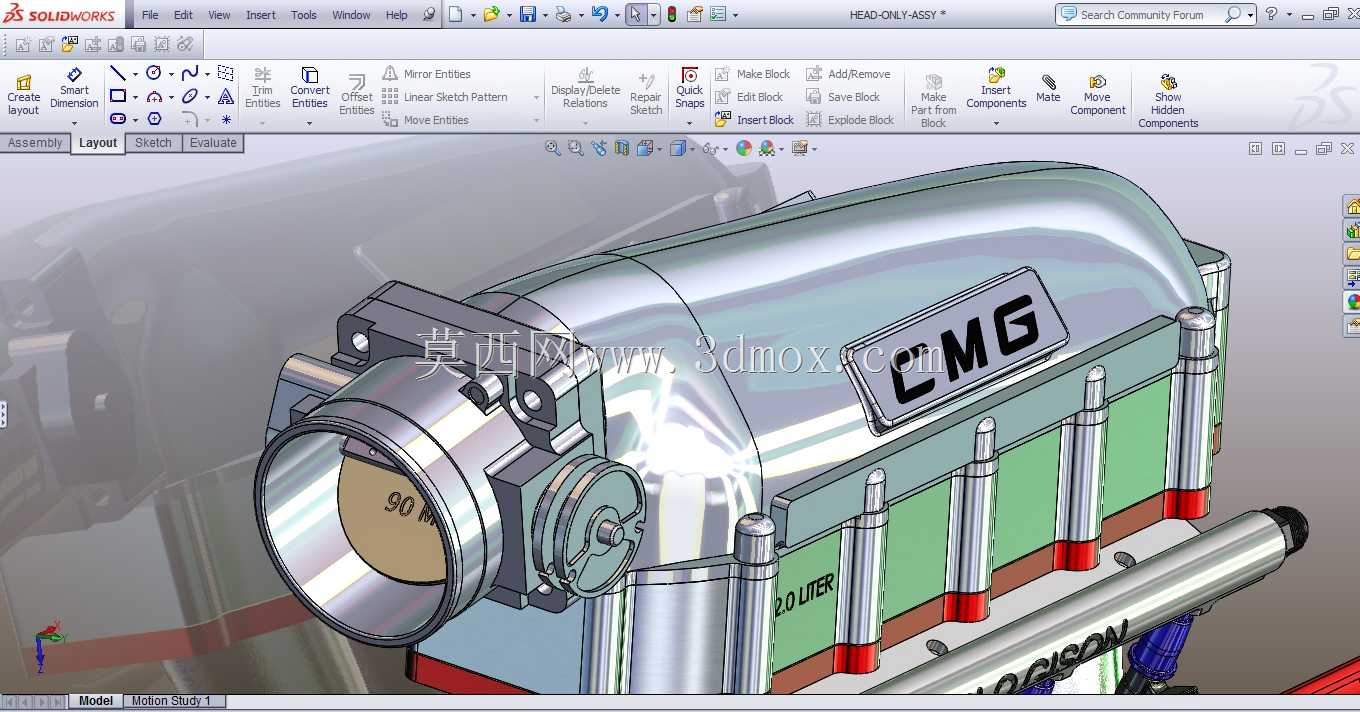

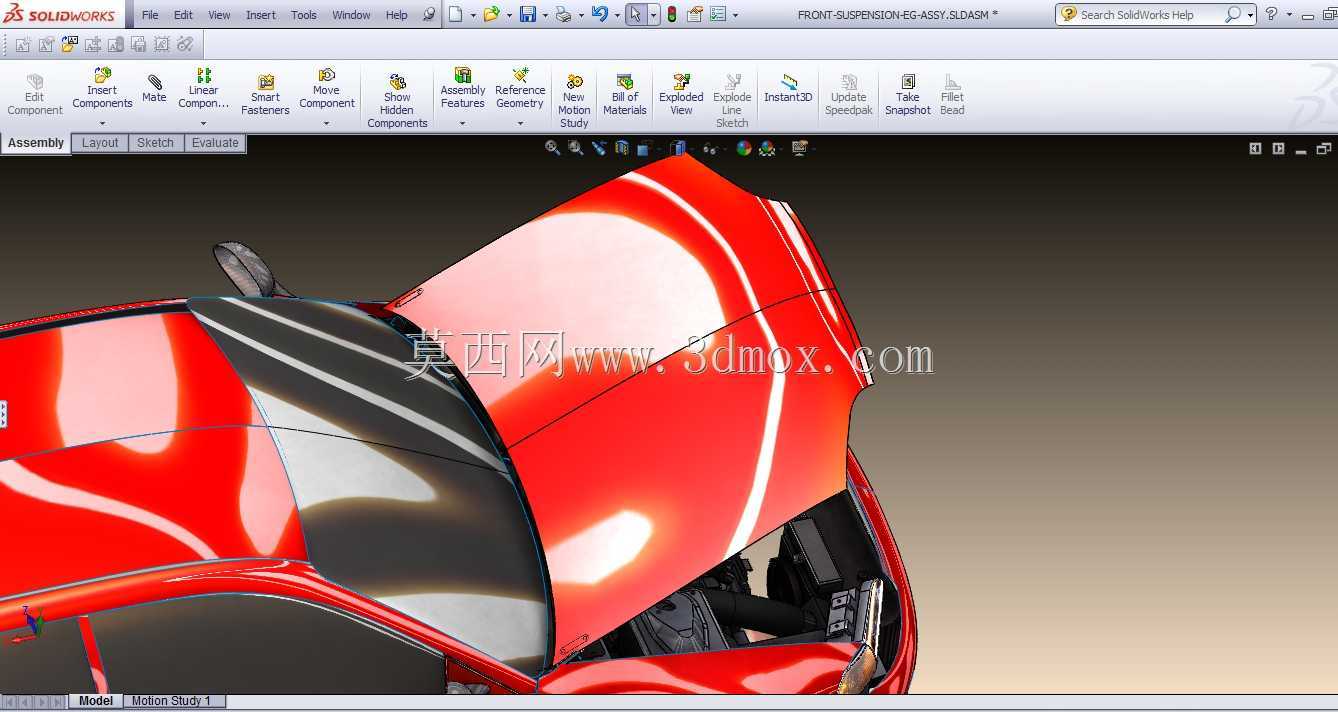

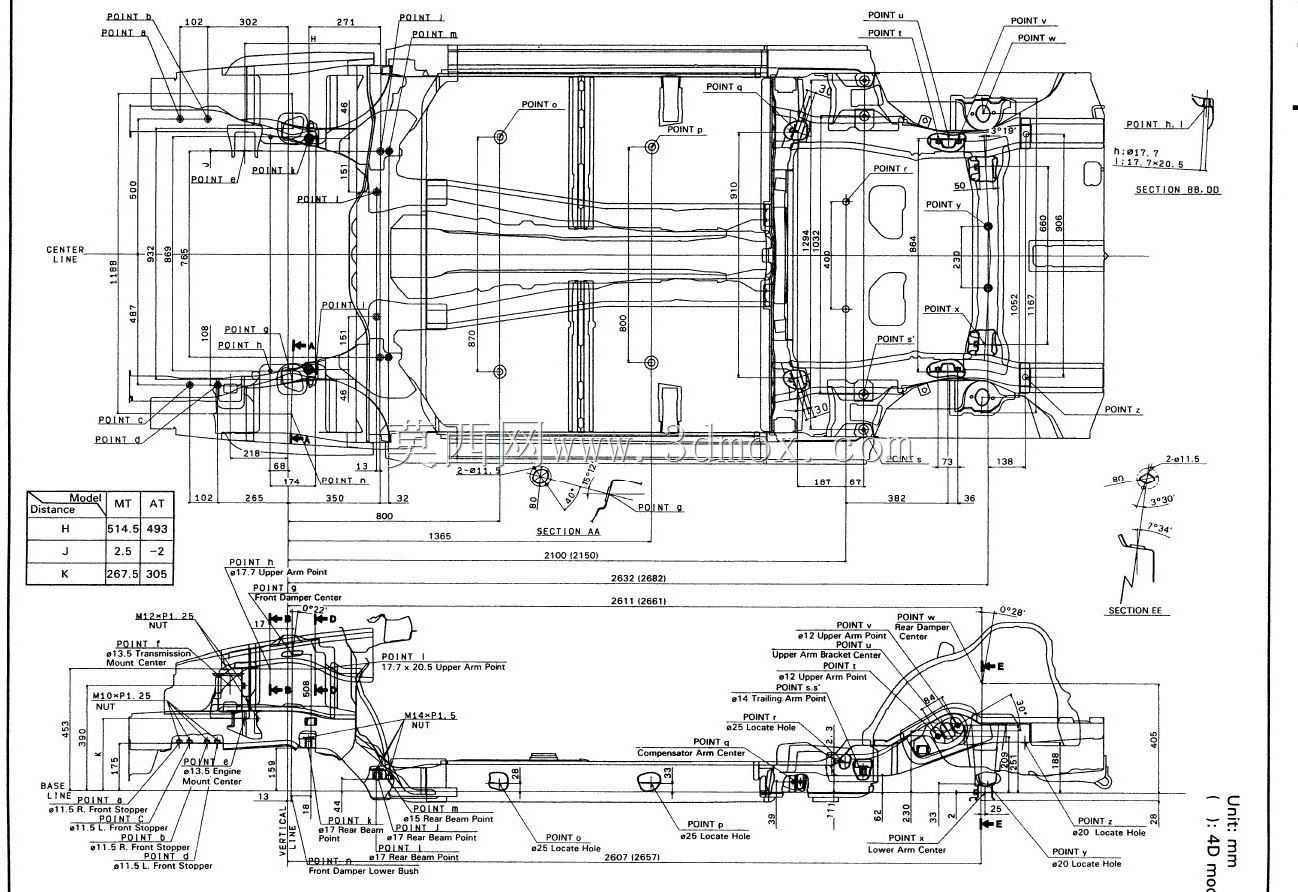

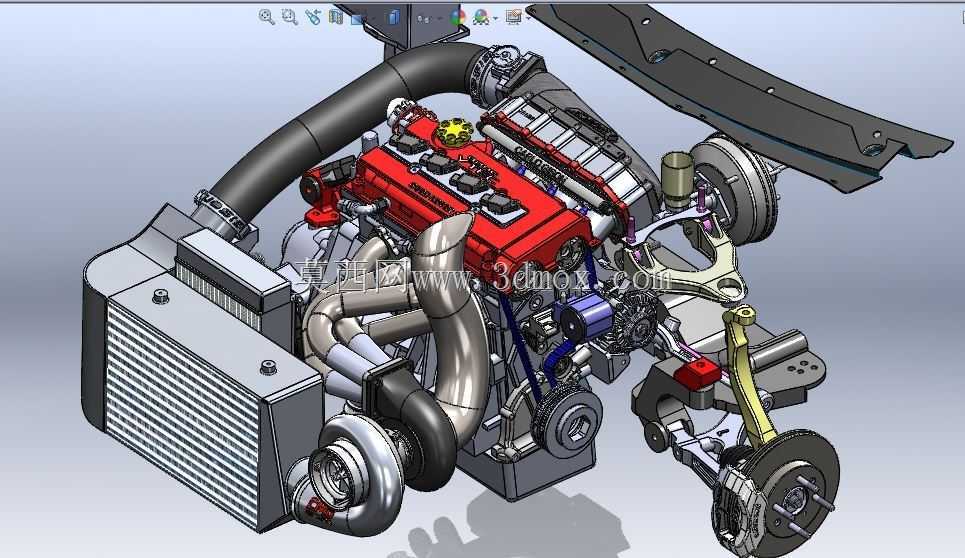

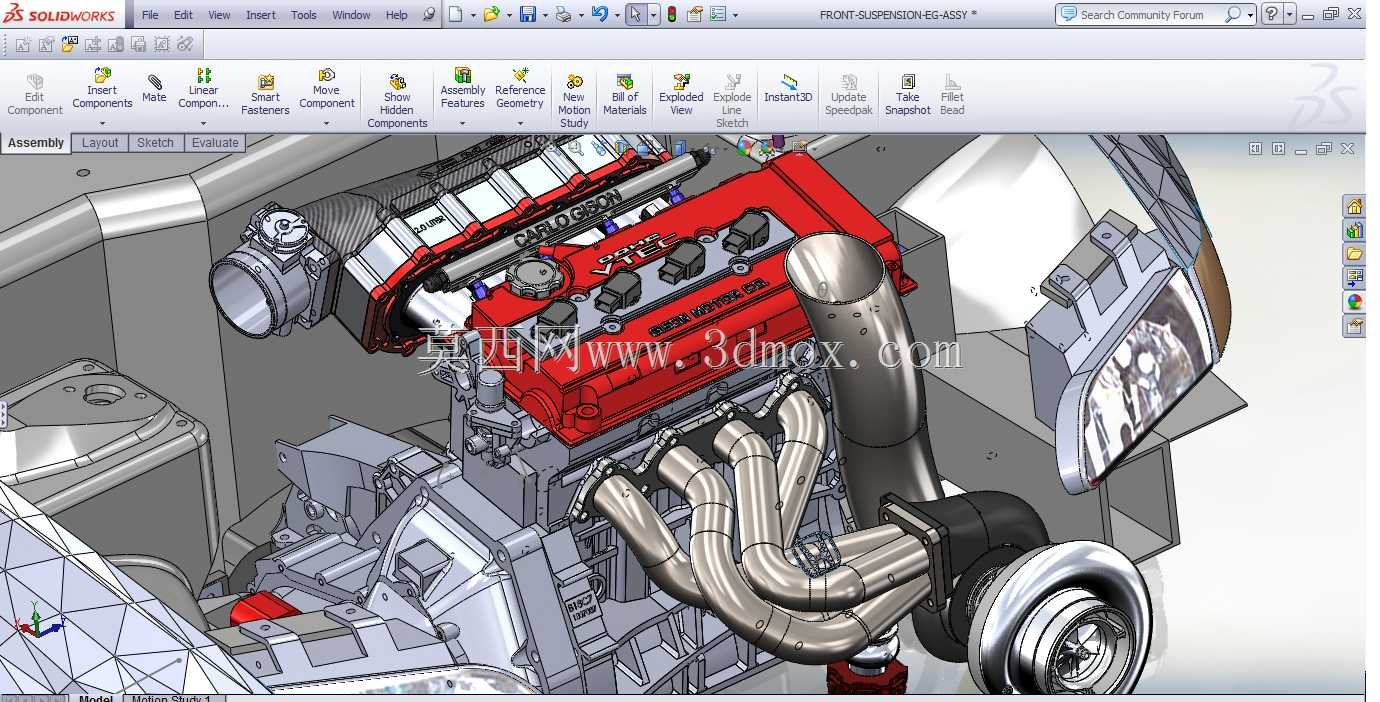

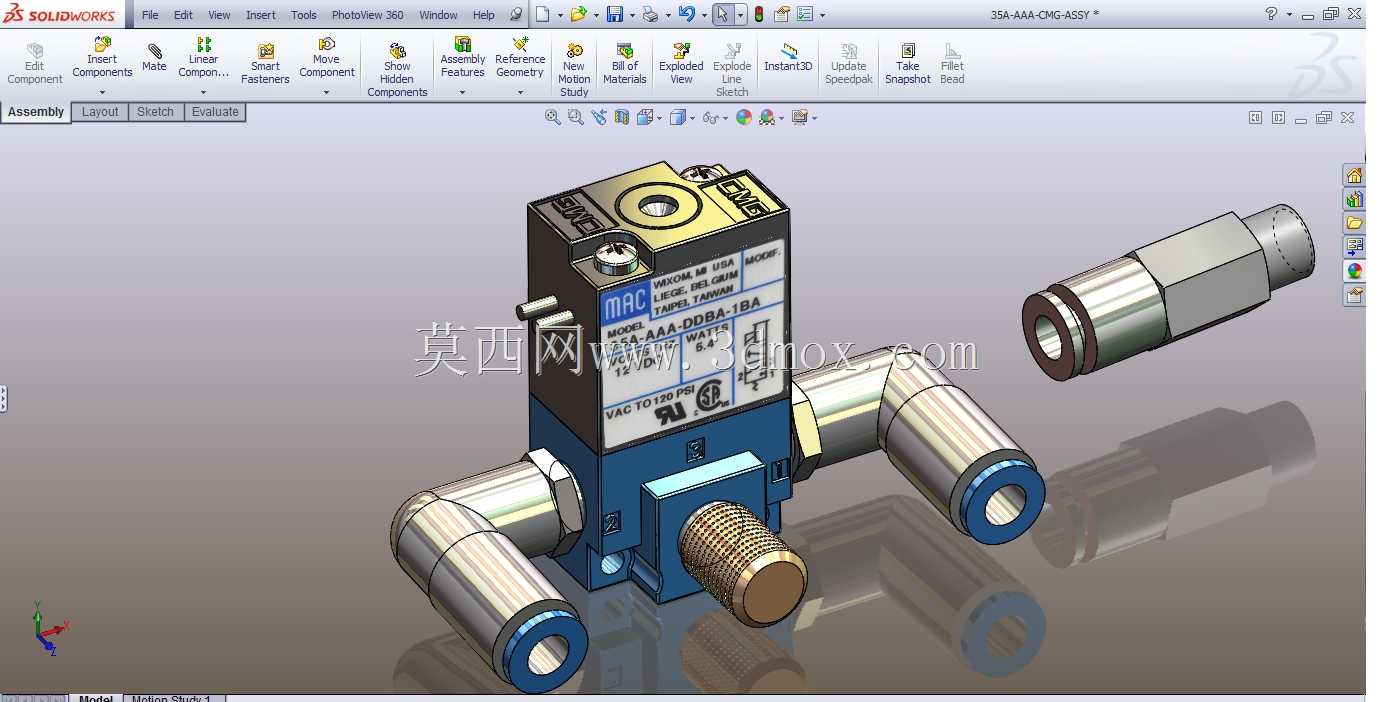

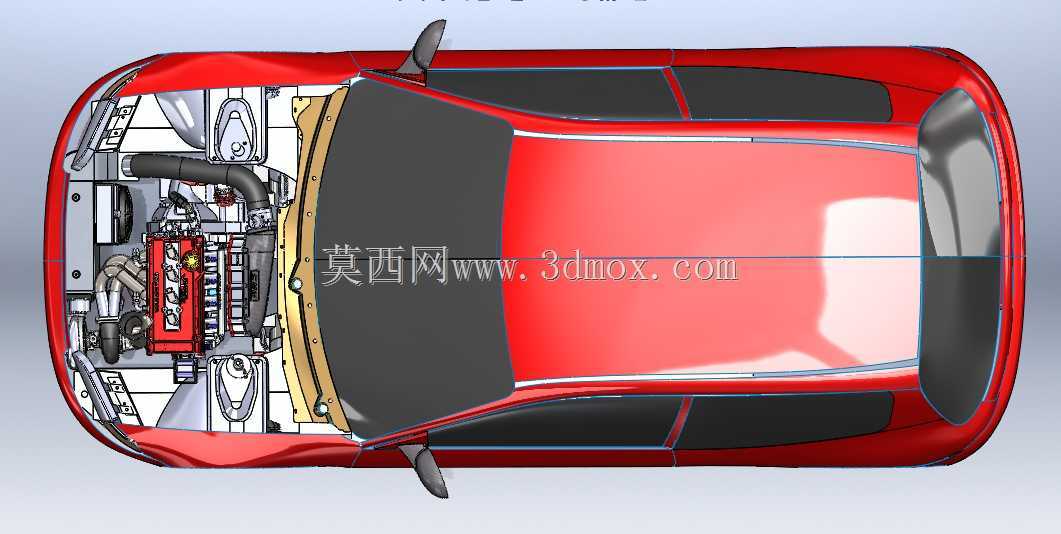

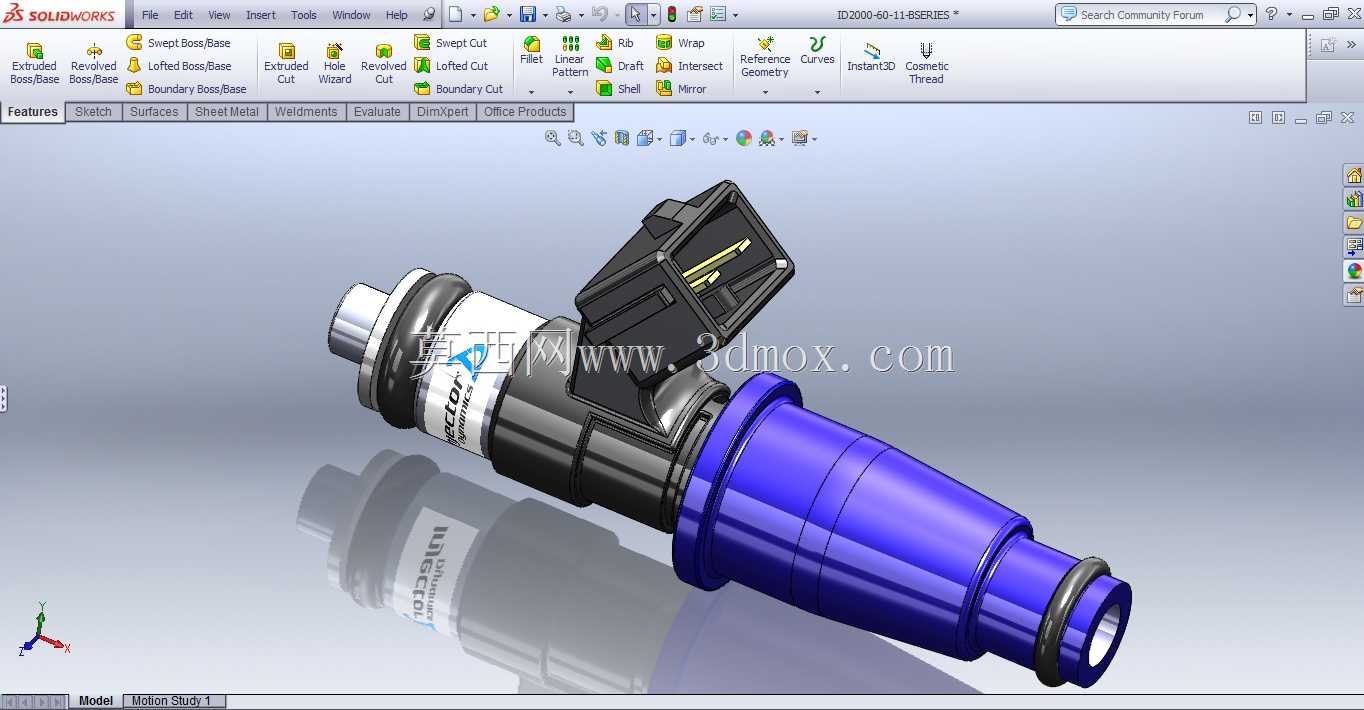

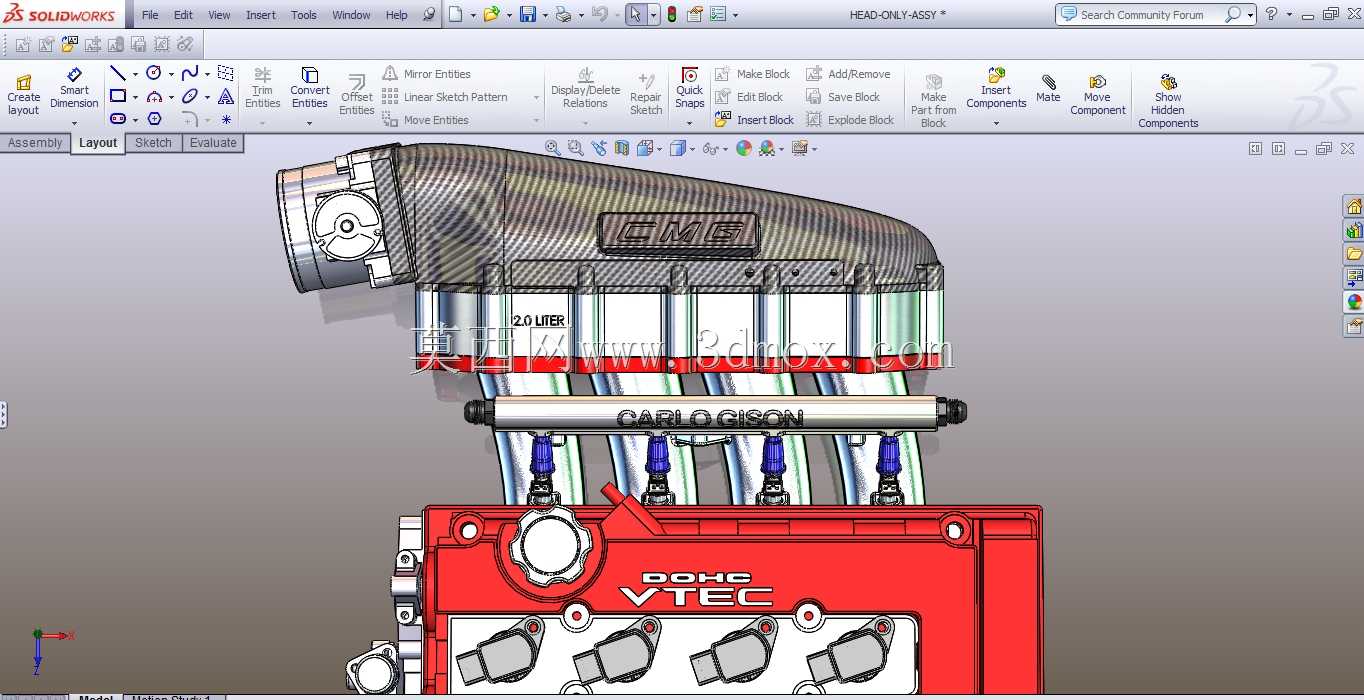

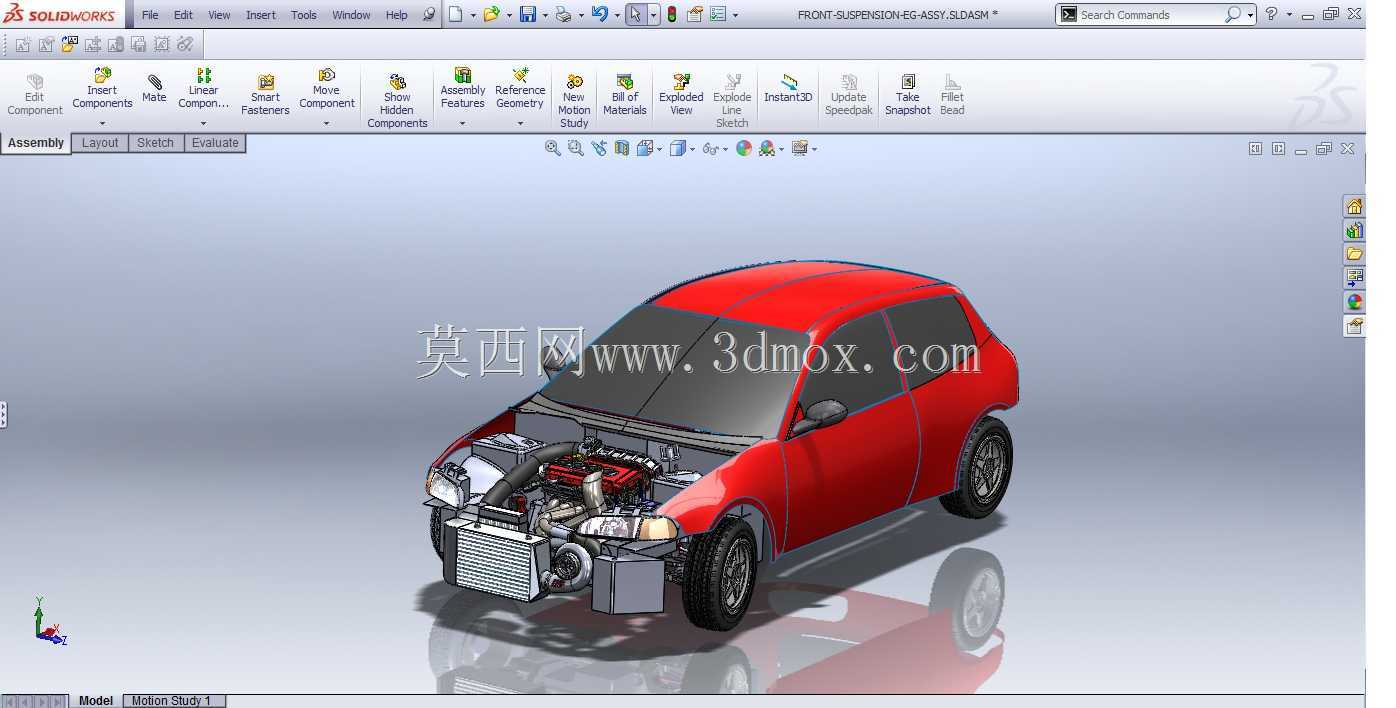

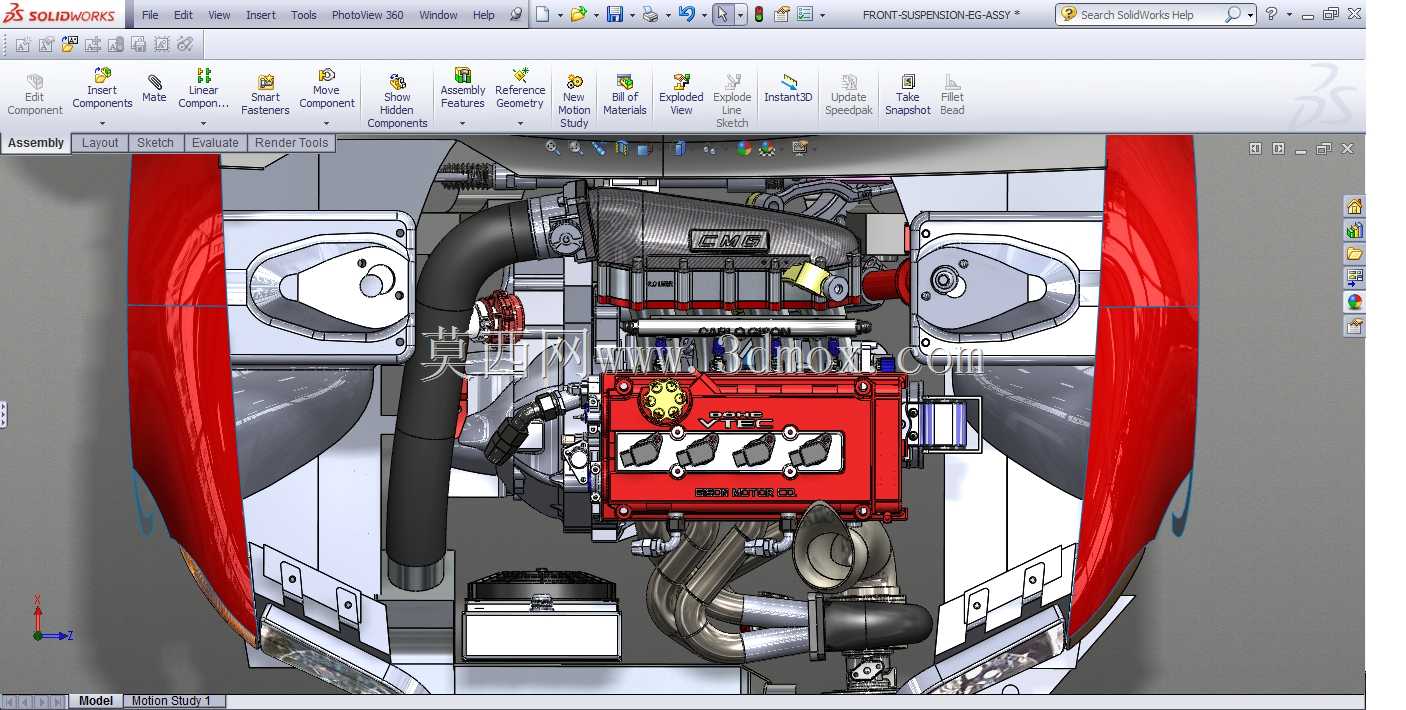

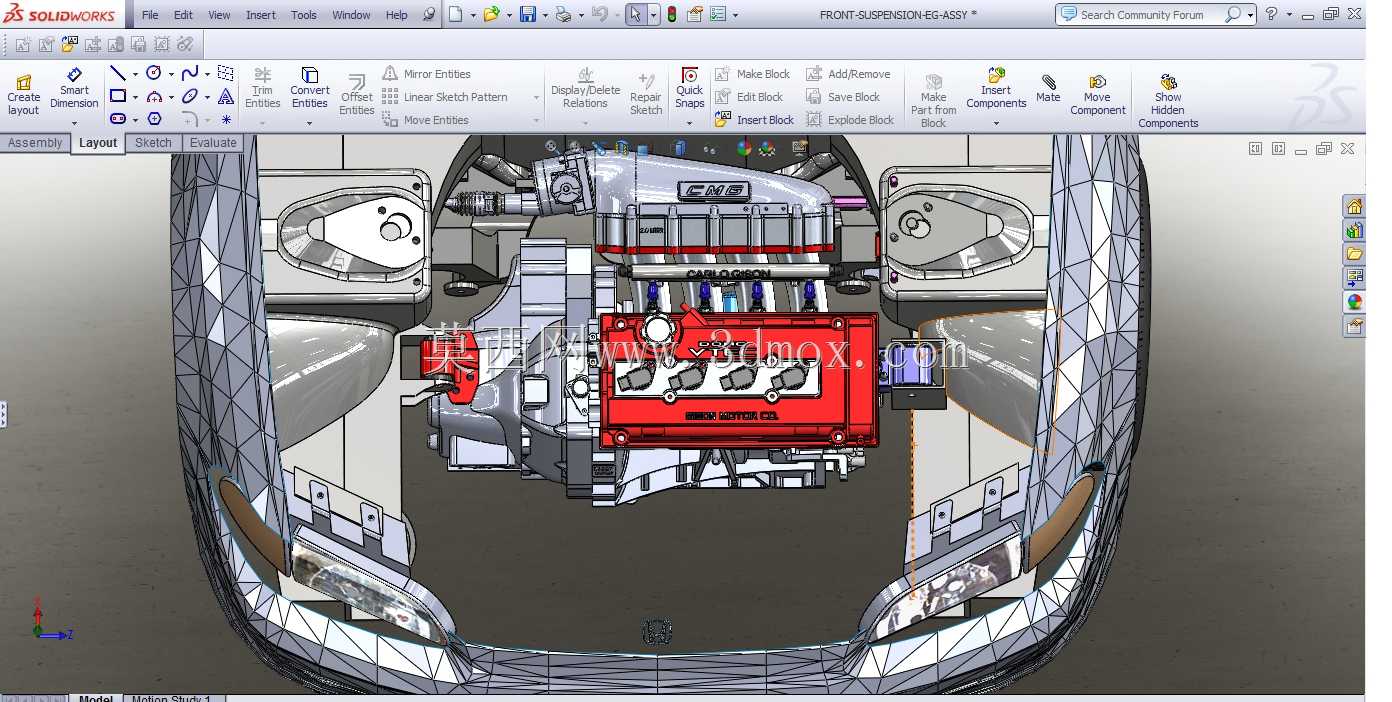

看看我的高度详细的3d构建的一个高性能的阻力赛车亡命之徒公民！DOHC VTEC B18Cit只有四个气缸，但功率超过1000马力，因为大型涡轮增压器将进气压力提高到50 psi。它有一个金鹰套筒B18c发动机缸体。B18c BME连杆。81毫米锻造活塞。金鹰87.2毫米冲程曲轴B16A气缸盖B系列气门室盖VTEC电磁阀。90毫米节气门体。K系列线圈打开插头SKUNK2带2升垫片的ultra race进气歧管。前向涡轮排气歧管。v带排气管B系列变速器和钟形壳体。水-空气中冷器前悬架部件（外倾角、横梁、下控制臂、心轴、盘式制动器、车桥、cv防尘套、减震器、转向齿条、轮毂）确保前后车轮光滑、纤细26x15x10中间轴动力转向支架吊灯精度7285 t4涡轮增压mvr 44废气旁通阀排气歧管4分体式涡轮法兰D2000喷油器和10 AN8 AN6焊接塞KUNK2燃油导轨发动机支架SV卡箍MAC增压控制电磁阀和更多来吧。这个模型还没有完成，大约完成了50%。我将在未来制造车身面板、燃油系统、变速器内部构件。尺寸是准确的，因为它来自真实的civic eg舱口。我自己测量的尺寸来自实际的头部垫片、歧管垫片等。。我还有一本92-95 Civic的车间手册，其他的都是通过互联网上的图片来建模的。在solidworks 2013上工作了大约8个月，启用了real view graphics。我免费制作了这些模型
