Bultaco250越野摩托车车架结构设计

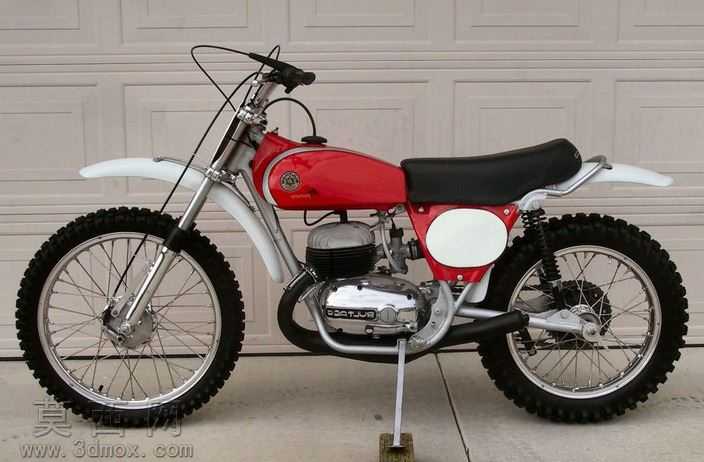

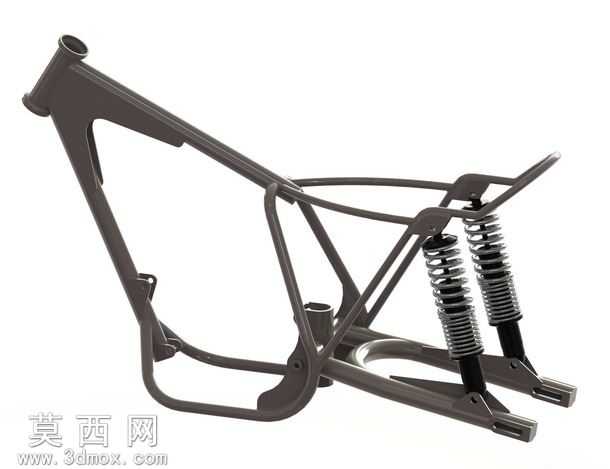

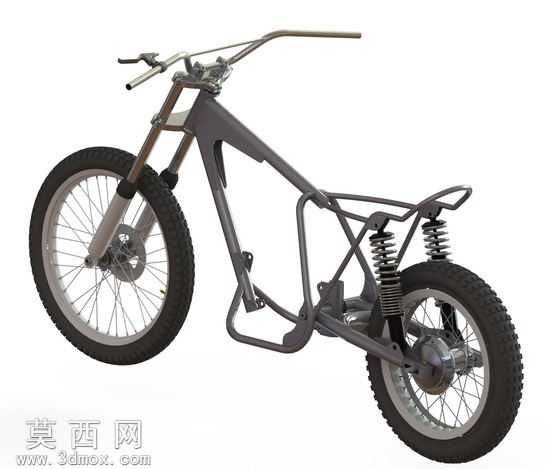

本作品为Bultaco 250 Pursang越野摩托车的车架三维建模成果，建模过程围绕越野摩托的高强度使用需求展开，优先还原经典越野车型的车架几何逻辑。建模阶段以实车测绘的比例数据为基础，先搭建车头立管、主横梁、后摇臂安装位的核心基准线，确保转向倾角、前后轮距、减震安装角度完全符合越野摩托的操控设定，避免后续装配出现部件干涉问题。车架主体采用管式桁架结构设计，所有管材衔接处的焊接节点都做了圆角过渡处理，既还原了实车的焊接工艺特征，也在建模逻辑上对应了金属车架的应力分散设计，避免应力集中导致的结构失效风险。后悬架部分采用双弹簧减震布局，建模时单独拆分了减震筒身、螺旋弹簧、上下安装吊耳三个独立部分，弹簧的螺距、圈数都参考越野摩托后减震的实际参数设置，减震器与车架后叉、主车架的连接位预留了标准的铰接轴安装空间，可直接用于后续的悬架运动仿真。材质渲染阶段，车架主体赋予哑光深灰金属材质，模拟铬钼钢管材经喷塑处理后的质感，表面添加细微的颗粒纹理提升真实感；减震弹簧做了镀锌金属的亮面处理，与筒身的哑光黑材质形成视觉区分，清晰展现悬架部分的结构层次。设计过程中重点考量了越野场景的使用需求，主车架的下管做了加宽加厚的结构处理，对应越野行驶时路面冲击带来的高强度载荷，后摇臂的叉脚位置预留了后轮轴、刹车安装位的标准接口，车头立管内部预留了方向柱的轴承安装空间，所有安装孔位的尺寸都遵循通用摩托配件的标准规格。目前已完成车架主体的全部建模工作，后续可基于该车架拓展发动机、油箱、车轮等整车部件的装配，完整还原这款经典越野摩托的整体结构，模型可用于摩托改装设计参考、结构教学演示以及越野车型的开发验证工作。
