支架类羊角交叉机械组件三维结构设计

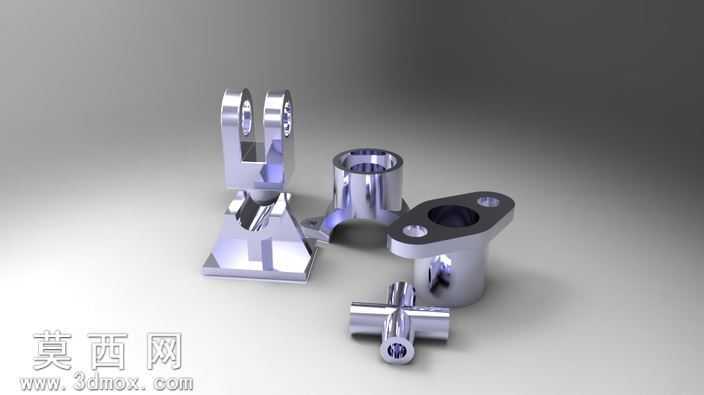

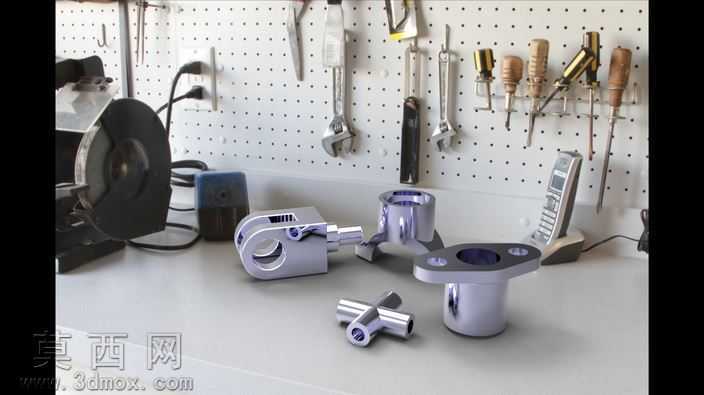

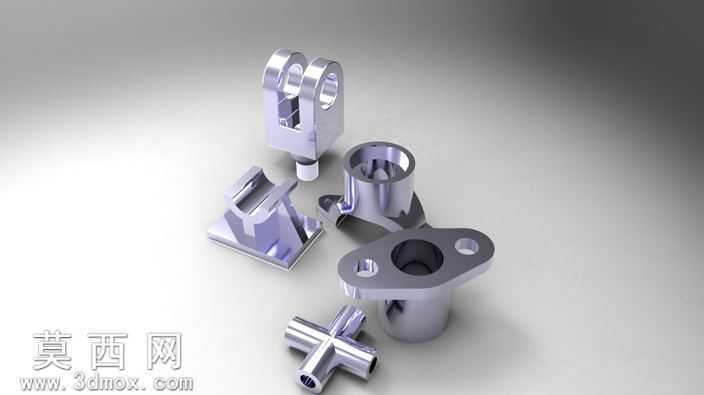

本套机械组件采用三维参数化建模方式完成全流程设计，建模阶段严格遵循机械加工工艺的公差规范，对每一个零件的安装基准、配合面、连接孔位都做了精准的尺寸约束，确保各组件之间可实现无干涉装配。渲染环节采用金属镀铬材质作为基础表现材质，通过调整材质的反射粗糙度、高光强度、环境光遮蔽参数，还原出金属机加工零件的细腻质感，搭配渐变灰色影棚背景与定向柔光布光，清晰呈现出零件的棱边倒角、曲面过渡、孔位结构等细节特征，让金属零件的冷硬质感与精密加工属性得到充分展现。整套组件包含叉型铰接支架、带安装法兰的筒型连接件、十字交叉通接头、L型定位支座等多个独立零件，每个零件的结构都经过功能性设计：叉型支架顶端的双吊耳结构预留了铰接销轴安装孔，可实现与其他构件的转动连接；带法兰的筒型零件在法兰盘上设计了对称的沉头安装孔，可通过螺栓实现端面固定；十字交叉接头采用等径四通结构，可实现多方向管路或杆件的连通对接；L型支座的底面与立面均设置了定位凸台，可保证安装时的位置精度。设计过程中优先考虑零件的加工可行性与装配便利性，所有棱边都做了0.2-0.5mm的倒角处理，既避免加工后产生锐边毛刺，也能减少装配过程中的应力集中；配合面的尺寸公差按照IT7级精度设定，可满足常规机械设备的装配精度要求；非配合面做了统一的粗糙度简化处理，在不影响功能的前提下降低建模复杂度与后续加工成本。整套组件可作为通用机械的连接支撑单元，适配小型设备的机架连接、管路固定、铰接传动等多种应用场景，各零件既可以单独作为标准连接件使用，也可以组合成完整的支撑铰接模块，具备较强的通用性与复用性。建模过程中对每个零件都建立了独立的参数化特征树，后续可根据实际使用需求快速调整孔径、安装距、整体尺寸等参数，无需重新构建基础模型，大幅提升了设计迭代的效率。
