带一体式提手的塑料机油壶外观结构设计

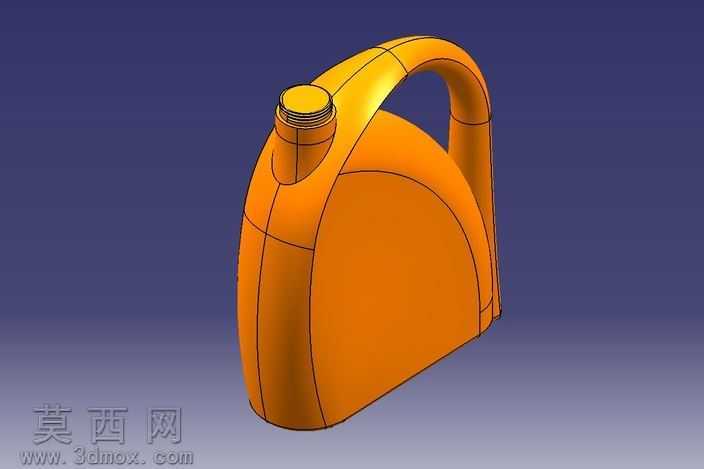

本作品为手提式塑料液体盛装壶的三维建模成果，整体采用半圆弧过渡的扁壶造型，建模过程依托三维曲面建模逻辑完成，首先通过多截面草图绘制壶身的正面、侧面轮廓基准线，以扫掠、多截面曲面命令生成壶身的基础曲面结构，对壶身边缘做等半径圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时匹配塑料注塑成型的工艺要求，减少脱模时的结构卡滞风险。提手部分采用与壶身一体化的曲面衔接设计，提手内侧根据人手握持的弧度做内凹曲面处理，握持区域的截面做椭圆化优化，提升握持时的贴合舒适度，提手与壶身的连接位置做加厚曲面过渡，强化连接位置的结构强度，避免盛装满容量液体时提手连接处出现断裂变形。壶口位置设计有标准的外螺纹结构，螺纹牙型采用通用的密封螺纹轮廓，可匹配对应规格的螺旋瓶盖，保证盛装液体时的密封性能，壶口与壶身的衔接位置做锥形过渡曲面，引导液体倾倒时的流向，减少液体沿壶壁流淌的残留问题。材质渲染阶段采用半哑光橘黄色塑料材质，调整材质的漫反射、粗糙度参数，还原HDPE塑料的真实质感，曲面转折位置添加轻微的高光反射效果，凸显壶身曲面的流畅弧度，背景采用渐变深蓝色调，突出壶体本身的造型轮廓。设计过程中充分考虑塑料吹塑成型的工艺特性，壶身整体壁厚保持均匀一致，曲面过渡无突变结构，避免成型过程中出现壁厚不均、缩痕等工艺缺陷，壶身侧面预留的平面区域可用于粘贴产品标识标签，整体造型在保证4L左右盛装容量的前提下，通过扁形壶身设计降低摆放时的空间占用，一体化提手的位置经过重心校准，提携时壶身可保持自然竖直状态，减少液体晃动带来的握持负担，倾倒时壶口的出水角度经过反复调整，可实现流畅的液体流出，断水干脆不易滴漏，整体结构兼顾实用功能与成型工艺的双重需求。
