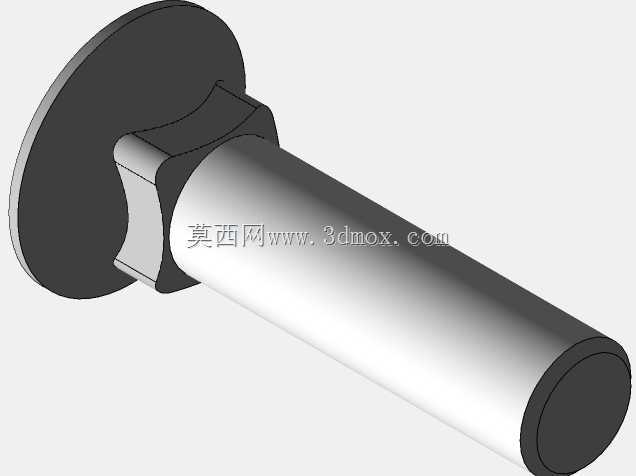

平沉头方颈螺栓DIN608结构设计

　　在各类钢结构、农用机械、轨道交通配套构件的装配场景中，沉头类紧固件的选用直接关系到连接面的平整度与长期连接可靠性，平沉头方颈螺栓作为沉头紧固件里的常用品类，其结构设计的合理性直接决定了现场安装效率与服役寿命。这类螺栓的方颈结构是核心功能设计点，装配时方颈段会嵌入被连接件的预制方孔内，在拧紧螺母的过程中，方颈与孔壁的卡合作用可以完全阻止螺栓随螺母同步转动，无需额外使用工具固定螺栓头部，这一特性在单侧操作空间受限的装配场景中优势尤为明显，比如护栏板拼接、薄钢板与型材的连接工位，操作人员仅需在单侧完成螺母拧紧作业即可，大幅降低狭小空间内的装配难度。平沉头的头部设计则是为了适配沉头孔的安装需求，

　　装配完成后螺栓头部顶面可以与被连接件表面完全齐平，不会出现突出的棱边，既可以避免突出结构剐蹭操作人员、干涉其他零部件的运动轨迹，也能让连接面的外观更平整，在需要表面顺滑无凸起的设备外壳、输送线侧板、户外防护栏等场景中，这种齐平装配的特性是六角头螺栓无法替代的。从设计逻辑来看，这类螺栓的头部锥角通常匹配标准沉头孔的90度锥面，拧紧过程中锥面会产生垂直于锥面的压紧分力，既能让头部与沉孔紧密贴合实现更好的防松效果，也能分散头部对被连接件的压应力，避免薄板材被螺栓头部压溃变形。方颈段的尺寸设计需要与被连接件的预制方孔形成过渡配合，既不能间隙过大导致螺栓在孔内出现晃动，影响连接定位精度，也不能过盈量过大造成装配时敲入困难，

　　甚至破坏被连接件的孔位结构。本次设计覆盖的两个常用公称直径规格，适配不同载荷等级的连接需求，长度区间覆盖常规薄板拼接、多层构件叠装的常用厚度范围，设计时充分考虑了安装边界的限制：沉头孔的深度需要与螺栓头部高度匹配，保证头部沉入后不超出工件表面，方颈段的长度需要略小于被连接件的总厚度，避免方颈突出于工件表面导致螺母无法压紧贴合，螺杆末端的螺纹长度需要满足拧紧后螺母能露出2-3个螺距的规范要求，保证螺纹啮合长度足够满足载荷承载需求。在实际工程应用中，这类螺栓常被用于需要沉头安装且承受一定剪切载荷的连接工位，方颈结构除了防转作用外，还能承担部分横向剪切力，相比普通沉头螺栓，其抗剪切性能更优，在存在振动载荷的设备连接中，

　　配合弹垫或防松螺母使用可以有效降低连接松动的概率。建模过程中需要严格控制头部锥面的角度公差、方颈的对边尺寸公差、螺纹的大中小径公差，这些尺寸的精度直接决定了实物产品的装配适配性，若头部锥角偏差过大，会导致装配后头部要么突出工件表面，要么沉头过深无法压紧工件；方颈对边尺寸超差则会出现无法插入方孔或者插入后间隙过大的问题；螺纹参数不达标则会出现螺母拧入卡顿、啮合间隙过大的问题。不同的应用场景对螺栓的性能等级要求不同，建模时也需要根据对应性能等级的材料力学性能，校核螺杆的最小拉伸截面、头部与螺杆交接处的应力集中情况，避免在承受额定载荷时出现杆部拉断、头部滑脱的失效问题。在户外使用的场景中，这类螺栓通常会搭配防腐镀层，建模时也需要预留镀层厚度对应的尺寸余量，保证镀层处理后各配合尺寸仍然在公差范围内，不会出现装配干涉的问题。
