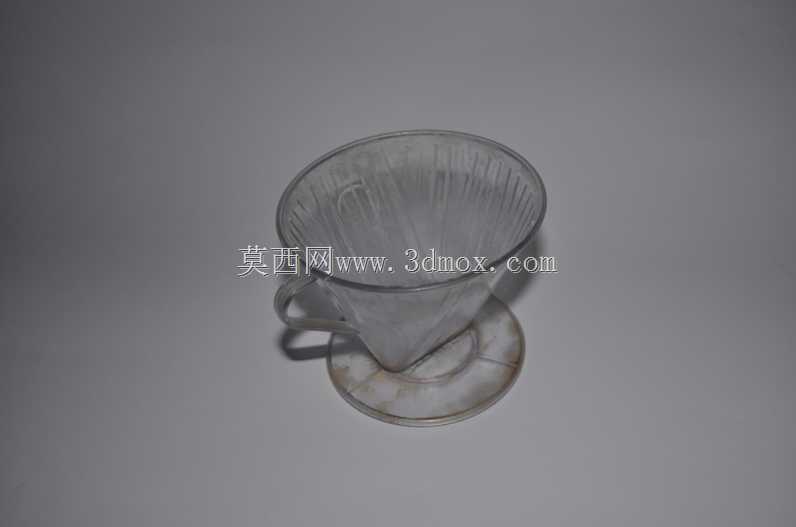

带把手带底座手冲咖啡滤杯漏斗结构

　　日常手冲咖啡场景里，这类带把手带底座的锥形滤斗是核心过滤承载部件，区别于普通无支撑的简易漏斗，它的结构设计完全围绕过滤作业的稳定性、导流效率以及操作便利性展开，很多人容易把它和实验室普通玻璃漏斗混淆，实际上二者的工况需求差异极大，普通漏斗只需要满足基础的液体导流，而这类滤斗需要同时承载滤纸、咖啡粉层，还要耐受持续注入的热水温度，同时保证滤出液体的流速稳定，避免出现通道效应导致萃取不均。从结构设计逻辑来看，整体采用上宽下窄的锥台形态，锥角的设定参考了常规手冲滤纸的折叠角度，能够让滤纸完全贴合内壁，不会出现褶皱间隙导致咖啡粉未经过滤直接漏入下方容器；内壁设置的竖向导流棱是核心功能结构，

　　这些凸起的棱条一方面可以在滤纸和内壁之间留出微小的气流通道，避免过滤过程中滤杯内部形成负压导致断流，另一方面可以引导滤出的液体顺着棱条汇聚到下方出料口，不会在内壁形成无序流挂。侧边的把手采用一体化弧形结构，握持位置的截面做了圆弧过渡，没有尖锐棱角，在注入热水的过程中，操作人员可以单手握持调整滤杯位置，也能避免外壁传导的热量直接烫伤手部，把手和杯身的连接位置做了加厚过渡处理，避免长期使用过程中连接处出现应力断裂，毕竟日常使用中频繁的冷热交替会让材料产生微形变，加厚的过渡段可以分散形变应力，提升结构耐用性。底部配套的承托底座是独立的环形支撑结构，和杯身底部的出料口预留了足够的流出间隙，底座的外径大于常规手冲壶、分享壶的壶口内径，

　　放置的时候可以直接卡在容器口沿，不需要额外的支架固定，底座的下边缘做了微小的倒角处理，不会刮花容器的玻璃或陶瓷表面，同时接触位置的环形平面可以保证放置时的稳定性，哪怕注入水流的冲击力稍大，也不会出现侧翻移位的情况。从安装边界和适配尺寸来看，这类滤杯的上口外径通常在100-120mm区间，整体高度在90-110mm，底部出料口的内径在10-15mm，能够适配市面上绝大多数的锥形手冲滤纸，底座的支撑环外径在80-90mm，可以稳定放置在口径60-80mm的各类容器口上，不需要额外定制适配配件。在实际使用场景中，除了手冲咖啡的过滤作业，这类结构也可以适配其他需要固液分离的常温或中温工况，比如过滤冲泡的茶饮、过滤粗颗粒的悬浮液体，

　　它的锥形结构可以让待过滤的固体介质自然堆积在锥底位置，不会大面积堵塞滤孔，配合导流棱的气流通道，过滤流速比同口径的普通光滑内壁漏斗提升30%左右，同时因为有把手和底座的双重支撑，操作过程中不需要额外扶持固定，单人即可完成加注、过滤的全流程操作。建模过程中需要重点注意几个结构细节：一是内壁导流棱的高度不能过高，否则会顶起滤纸导致过滤缝隙过大，高度控制在1-1.5mm即可，棱条的边缘要做圆角处理，避免尖锐边缘划破滤纸；二是把手和杯身的连接位置要做顺滑的曲面过渡，不要出现直角接缝，一方面是避免清洁时残留污渍，另一方面是减少应力集中点；三是底座和杯身的连接位置要做环形的加强筋，因为整个滤杯的承重都集中在这个连接位置，加上频繁的冷热交替，加强筋可以有效提升结构强度，避免长期使用后出现底座脱落的问题；四是出料口的末端要做微小的外翻边处理，让滤出的液体可以垂直下落，不会顺着出料口的外壁流到底座外侧弄脏容器。很多新手建模的时候容易忽略导流棱的倾斜角度，实际上导流棱并不是完全垂直于上口平面，而是顺着锥面的倾斜角度做了微小的螺旋偏移，这个偏移角度可以引导液体形成微弱的旋流，让过滤的流速更加均匀，不会出现局部流速过快导致的过滤不充分问题。另外杯身的壁厚要保持均匀，整体壁厚在2-3mm区间，过薄会导致结构强度不足，握持的时候容易变形，过厚则会导致重量过大，同时预热过程中吸收过多热量，影响过滤时的液体温度。
