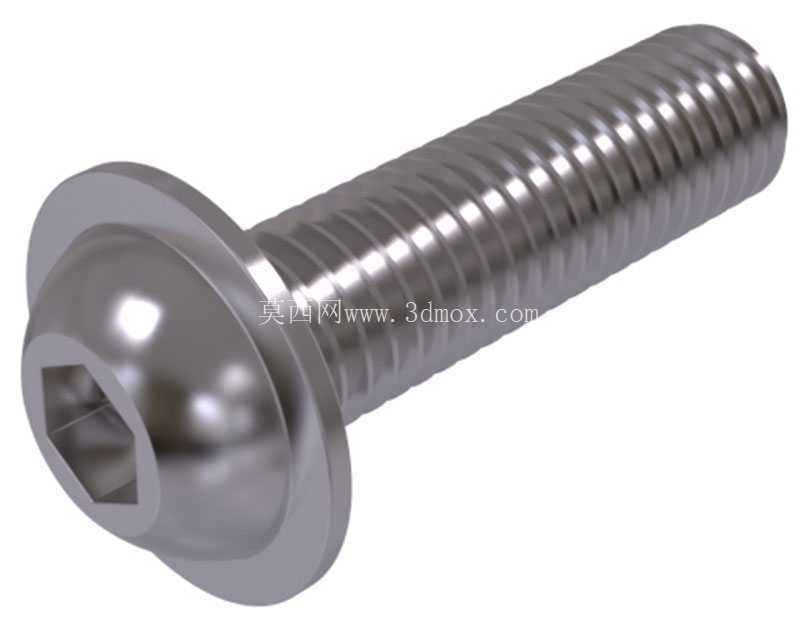

ISO7380-2带法兰圆头内六角紧固螺钉

　　这类带法兰面的圆头内六角螺钉，在各类机电设备装配、仪器仪表装调、液压阀组集成场景里的应用占比不低，尤其是在安装空间受限、需要分散接触面压应力的工位上，相比普通盘头内六角螺钉的适配性更强。法兰盘的一体式结构，不需要额外搭配平垫圈使用，装配时能直接在被连接件表面形成更大的承压接触环，既可以降低被连接件表面的局部压溃风险，也能在一定程度上抵消被连接件安装面的微小平面度误差，减少因接触面不平整导致的螺钉预紧力损失。

　　从结构设计逻辑来看，圆头的头部轮廓没有尖锐棱角，安装后外露部分不会形成割手的锐边，在设备外壳、防护盖板这类人员可能触碰的位置使用时，安全性表现更好。内六角的驱动形式，相比十字槽、一字槽的驱动结构，能承受更大的拧紧力矩，装配时不容易出现槽口滑牙的问题，适合需要稳定预紧力的连接工位，而且内六角扳手可以深入沉孔空间操作，在头部周围操作空间狭窄的场景下，比外六角结构的操作灵活性更高。

　　尺寸覆盖从M3到M10的常用公制规格，不同公称直径对应的法兰盘直径、头部高度、内六角对边尺寸都严格遵循标准规范，建模时的螺纹段长度、螺杆光杆段的同轴度、头部与法兰结合处的过渡圆角都做了还原，过渡圆角的设置是为了降低螺钉头部与螺杆衔接位置的应力集中系数，在承受交变载荷、振动载荷的连接场景下，能减少应力断裂的风险。安装边界方面，这类螺钉的法兰面外径比同规格普通盘头螺钉大20%-30%，对应的安装沉孔或者过孔周边需要预留足够的平面空间，保证法兰面能完全贴合被连接件表面，不能出现法兰面部分悬空的情况，否则会导致预紧时受力偏斜，影响连接可靠性。

　　在实际选型使用时，要注意被连接件的表面硬度，如果被连接件是铝合金、工程塑料这类硬度较低的材质，法兰面的承压设计能有效避免预紧时螺钉头部压入材料表面，保证连接副的预紧力长期稳定；如果是在有振动的工况下使用，配合对应的螺纹锁固胶，能进一步提升防松性能，不需要额外加装防松垫圈，减少装配零件数量，提升装配效率。建模过程中对螺纹牙型的细节做了还原，牙顶、牙底的圆角都符合紧固件的标准要求，不是简化的装饰性螺纹，在做装配干涉检查、装配应力仿真的时候，能更贴近真实零件的配合状态，不会出现螺纹配合处的干涉误判。头部内六角的深度也按照标准尺寸建模，保证扳手插入深度足够，不会因为建模时内六角深度过浅，导致仿真分析时出现驱动端受力失真的问题。法兰面与螺杆轴线的垂直度也做了严格控制，这一形位公差直接影响装配后螺钉的受力均匀性，如果法兰面倾斜，预紧时会产生附加的弯曲应力，大幅降低螺钉的疲劳寿命，在建模时通过基准同轴、端面垂直的约束还原了这一精度要求。
