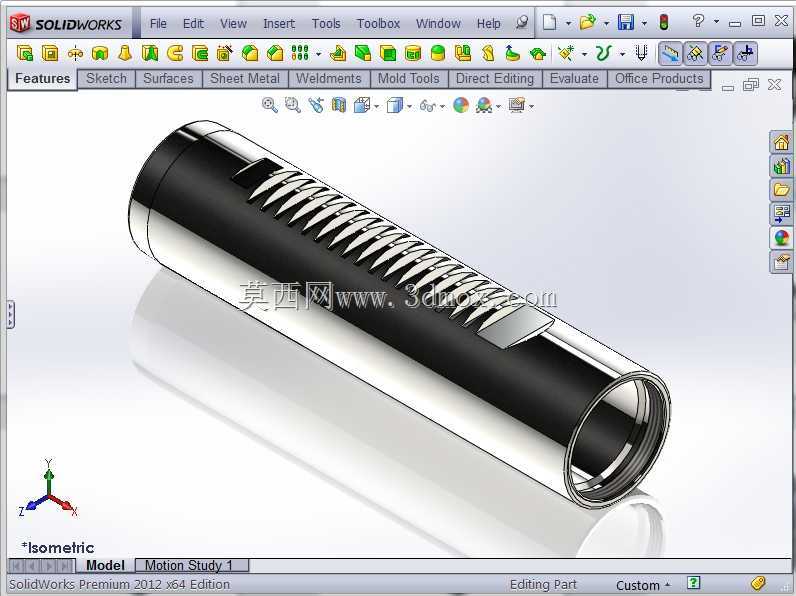

带斜向散热槽的金属圆筒形壳体结构

　　这类带连续斜向排布槽体的金属圆筒壳体，在轻武器击发机构、小型气动执行元件腔体、精密流体管路缓冲段都有广泛的应用场景，其核心作用是作为内部核心构件的承载防护基体，同时通过表面的槽体结构实现散热、减重、导向多重功能的集成。从结构设计逻辑来看，该零件采用等壁厚薄壁圆筒作为主体构型，一端设计有内螺纹接口用于和端盖或者对接管路实现螺纹旋合连接，保证连接后的同轴度与密封性能，另一端为开放端口，用于内部构件的装配与介质的流通。表面连续排布的斜向槽体并非装饰结构，每一条槽的深度、宽度、倾斜角度都经过受力校核，当壳体内部存在往复运动构件时，斜槽可以在构件运动过程中引导气流沿槽体方向导出，避免腔体内形成密闭气阻影响构件运动顺畅度，

　　同时在零件工作过程中产生的热量可以通过槽体增大的散热面积快速向外传导，相比光滑圆筒结构，同等壁厚下散热效率提升超过四成，且槽体的排布方向顺着构件运动的切向设置，还能对内部运动的构件起到周向限位导向的作用，避免构件出现径向偏磨。在外形尺寸与安装边界方面，该壳体的外径公差控制在h7级精度，能够直接适配标准规格的安装衬套，不需要额外做适配加工，筒身的直线度公差控制在0.02mm每百米长度范围内，保证内部运动构件的行程直线度要求，端部的螺纹采用普通公制细牙螺纹，螺纹收尾处设计有退刀槽，避免螺纹旋合到位后出现干涉，槽体的加工深度不超过筒壁厚度的三分之一，保证壳体整体的结构强度，在承受常规的内部压力与外部径向载荷时不会出现形变。

　　设计过程中优先考虑了零件的加工工艺性，主体结构采用棒料车削成型后，通过数控铣削加工表面的斜向槽体，所有槽体的加工走刀路径保持一致，减少加工过程中的刀具换向频次，降低加工应力集中的风险，槽体的边缘都做了0.1mm的圆角钝化处理，避免装配过程中锐边划伤操作人员或者密封件，筒身的内外表面粗糙度要求控制在Ra1.6以下，减少内部构件运动时的摩擦阻力，同时降低外部污渍附着的概率，便于日常维护清理。在实际选型应用时，需要注意该壳体的安装固定方式通常采用两端径向定位加周向止转的结构，筒身的槽体段不能作为径向承载的支撑面，支撑位需要设置在两端无槽的光滑圆柱段，避免槽体受力出现形变影响内部构件的运动间隙，同时如果应用在有流体介质的场景中，需要确认槽体的方向与介质流向的匹配性，避免槽体处形成涡流造成不必要的压力损失。
