带定位槽阶梯式安装基座结构设计

　　在非标自动化生产线、小型工装夹具台以及台式检测设备的搭建过程中，这类带定位槽的阶梯式安装基座是使用频率极高的基础支撑构件，它不需要承担大吨位的重载载荷，但对安装定位的重复精度、相邻部件的配合间隙有着严格要求，很多时候整套小型设备的装配调试效率，恰恰取决于这类基础基座的结构设计是否合理。从实际使用场景来看，这类基座常被用作小型气动元件的安装承载座、检测工位的工件定位基准块，或是小型直线滑台的端部固定支撑，区别于整块式的等高安装板，阶梯式的结构可以直接适配不同安装高度的功能部件，省去了额外加装调整垫片的工序，也避免了多垫片堆叠带来的攒动间隙问题。

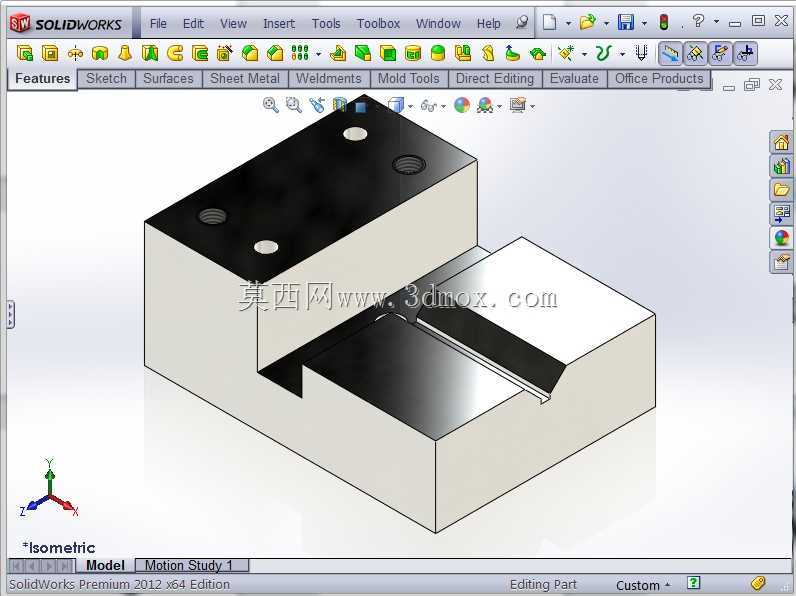

　　设计这类基座的时候，首先要明确安装边界的约束：基座的底部平面为全接触安装面，平面度公差需要控制在0.02mm以内，保证和设备台板贴合后不会出现翘曲，底部不需要额外加工避让槽，依靠四个角的沉头紧固件孔完成和台板的锁紧固定，沉头孔的深度要保证紧固件锁紧后顶面低于基座上平面0.5mm以上，避免突出的螺钉头干涉上方安装的部件。基座的高位凸台部分主要承担部件的定位基准作用，凸台的垂直侧面和低位安装面的垂直度公差要控制在0.015mm以内，这个面会作为相邻滑动部件的侧向定位基准，一旦垂直度超差，滑台移动过程中就会出现卡滞、爬行的问题。凸台顶面加工的两个螺纹孔和两个定位销孔，是用来固定上方的功能组件，其中两个销孔的位置度公差要严格控制，装配时先打入圆柱销完成定位，再锁紧螺钉，避免反复拆装后出现位置偏移。

　　中间的通槽结构是整个基座的设计核心，这个槽并不是简单的减重结构，它的两个平行侧面是直线导轨的安装基准面，槽的宽度尺寸要和选用的微型导轨宽度保持滑配公差，槽底平面的平面度同样需要满足导轨安装的平面度要求，导轨锁紧后不会因为底面不平出现变形，影响滑块的运行顺畅度。槽的一端做了斜角让位处理，这个结构是为了方便导轨安装时的导入，也能避免装配时导轨端部和基座直角边发生磕碰产生毛刺，影响装配精度。低位的安装平面主要用来布置拖链、管线接头或是小型传感器，这个平面和高位凸台的高度差是根据配套部件的实际安装高度计算得出的，保证安装在低位的元件顶面不会和高位凸台上固定的部件产生运动干涉。

　　从加工工艺的角度考虑，整个基座的外形采用长方体铣削成型，所有锐边都做了0.2mm的倒角处理，既避免加工后锐边割手，也能减少热处理过程中的应力集中开裂风险。选材上根据使用场景的不同可以做调整，普通工况下选用45号钢调质处理即可满足强度和刚度要求，如果是在潮湿腐蚀环境下使用，可以更换为304不锈钢材质，只是相应的加工成本会有所提升。这类基座在装配时不需要做额外的表面处理，只要保证各安装面的粗糙度达到Ra1.6，就能满足定位和安装的精度要求，如果是用于无尘车间的设备，还可以对外表面做硬质阳极氧化处理，减少表面掉屑的问题。

　　很多刚入行的设计人员在做这类基座的时候，容易忽略安装孔的避让空间，比如把螺纹孔设计得太靠近基座侧壁，导致装配时扳手没有操作空间，或是槽的深度设计过深，导致基座整体刚度不足，受力后出现变形。这个结构在设计时已经充分考虑了这些装配细节：所有紧固件孔的中心到侧壁的距离都大于对应螺钉外径的1.5倍，保证套筒扳手有足够的操作空间；槽的深度和基座总厚度的比例控制在1:3以内，保证基座在承受额定载荷时的变形量在允许范围内，不会因为刚度不足影响上部部件的运行精度。
