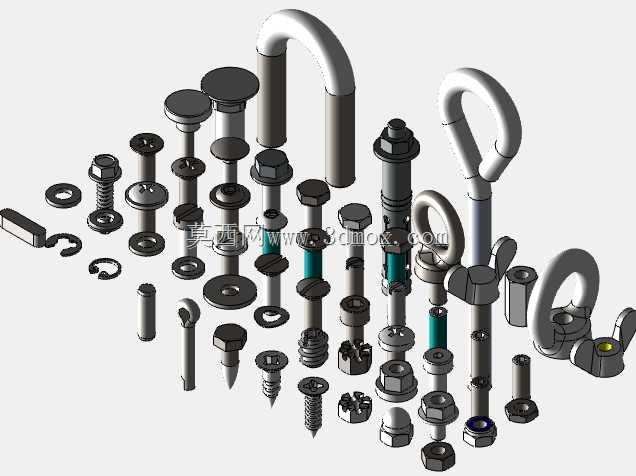

适用于SolidWorks的DINISO标准紧固件库

　　在非标自动化设备、专用机床、工装夹具的结构设计环节，标准紧固件的选型与调用是贯穿全流程的高频工作，很多设计场景下，工程师会遇到标准件库调用受限、自带库覆盖规格不全、不同版本软件标准件兼容出错的问题，这套DIN ISO标准紧固件三维模型，正是针对这类实际工程痛点搭建的可直接复用的零件资源。从车间实际装配场景来看，不同行业的设备对紧固件的选用要求差异极大：食品加工设备多选用外露头型光滑、易清洁的内六角圆柱头螺钉配合平垫，避免物料残留；重型输送线的机架拼接则需要高强度六角头螺栓搭配弹簧垫圈，抵消长期振动带来的预紧力衰减；精密检测设备的面板固定要用到薄头内六角螺钉，控制安装后突出高度不超过面板平面0.2mm，避免干涉检测运动路径。

　　这套模型库覆盖了常规机械设计中90%以上的紧固件使用场景，不同头型、不同公称直径、不同长度规格的零件都做了参数化的特征梳理，调用时不需要从零开始绘制螺纹收尾、头型倒角、垫圈压花这些细节特征，能大幅压缩建模阶段的重复劳动时间。从设计逻辑上看，所有零件的建模都严格遵循DIN ISO对应标准的尺寸公差要求，比如外螺纹的大径、中径、小径的建模尺寸都预留了实际装配的间隙量，不会出现虚拟装配时螺纹面过盈干涉的问题；螺母的对边宽度、对角尺寸、倒角角度完全和实物采购件一致，装配时做干涉检查能直接反映真实的装配空间需求，不会出现模型里能装下、实际装配时扳手没有操作空间的问题；垫圈的内径、外径、厚度尺寸也对应标准件的实际规格，平垫的倒角、弹簧垫圈的开口角度都做了还原，做装配动画或者爆炸视图时不需要额外调整零件姿态。

　　在安装边界的适配性上，这套紧固件模型考虑了不同安装场景的空间约束：比如沉头螺钉的沉头座深度、锥度都和标准要求一致，设计沉孔时直接调用模型的参考尺寸就能标注加工要求，不用反复查机械手册核对参数；自攻螺钉的螺纹收尾长度、头部导向锥都做了还原，做薄板连接的结构设计时，可以直接模拟螺钉拧入后的突出长度，避免螺钉过长顶到板件另一侧的元器件；不同强度等级的紧固件在模型上做了特征区分，比如8.8级螺栓的头部标记、不锈钢螺钉的表面质感差异都有体现，导出工程图时可以直接对应BOM表的采购要求，不用额外手动标注零件属性。很多工程师在做大型装配体的时候，会因为标准件建模不规范导致软件卡顿、装配关系出错，这套模型的特征树做了合理的简化，没有冗余的参考面、无效的特征步骤，每个零件的基准面都设置在安装贴合面，装配时直接选择贴合面就能完成配合，不需要反复调整零件的插入原点；螺纹特征做了配置化处理，不需要显示螺纹细节的时候可以压缩装饰螺纹线特征，大幅降低大型装配体的内存占用，打开总装文件时不会因为标准件过多导致加载缓慢。从实际选型的角度来说，这套模型覆盖了从M1.6的微型电子设备紧固件到M36的重型设备连接螺栓的全规格范围，不同螺距的粗牙、细牙螺纹都有对应的零件模型，做出口设备设计时不需要额外转换标准，直接调用就能符合DIN ISO的标准要求，避免因为标准不统一导致的采购、加工出错。比如做面向欧盟市场的包装设备设计时，设备上的紧固件必须符合DIN标准要求，之前很多工程师需要手动修改国标紧固件的尺寸来适配德标要求，不仅效率低还容易出现尺寸错误，直接调用这套模型就能直接匹配标准要求，BOM表导出后可以直接发给供应商采购，不需要二次核对尺寸参数。

　　在工装夹具设计场景中，紧固件的选用直接影响夹具的装夹刚性和拆装效率，这套模型里包含了不同头型的紧固件，比如内六角花形螺钉适合需要频繁拆装的夹具部位，比普通内六角螺钉的受力更均匀，反复拆装不会拧滑头部；盘头螺钉适合薄板件的连接，不需要加工沉孔就能保证头部贴合；锁紧螺母适合有振动的工装部位，不需要额外加防松垫圈就能实现可靠的预紧。做三维布线、布管的设计时，紧固件的外形尺寸准确也很重要，比如管夹固定用的螺钉长度如果建模不准，实际装配时螺钉过长会顶到油管或者电缆，造成管路磨损或者电缆绝缘层破损，用这套准确的紧固件模型做干涉检查，就能提前发现这类安装隐患，避免装配阶段的返工。
