50千瓦水暖生物质供热锅炉结构设计

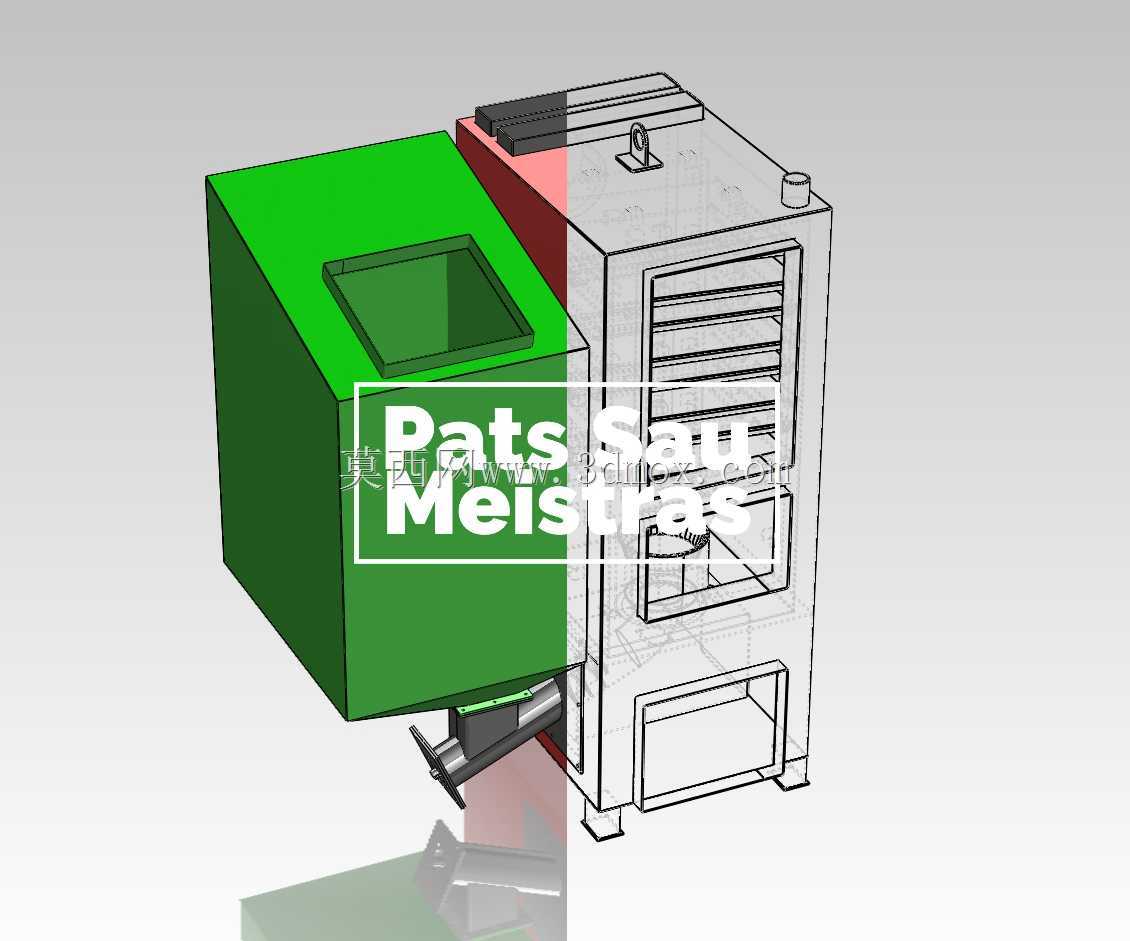

　　这款50千瓦水暖生物质锅炉，主要面向小型民用采暖、小型商用热水供应场景设计，可覆盖单栋小型民居、小型经营性门店、村镇小型公共建筑的冬季采暖与全年生活热水供应需求，适配生物质成型颗粒燃料的燃烧特性，在燃料适配性上做了针对性的结构优化，相比传统燃煤锅炉具备更低的排放表现，相比燃气、电供热设备具备更低的运行成本优势。从结构布局来看，设备采用分体集成式设计，左侧为独立的燃料供给与燃烧单元，右侧为换热与烟气流通单元，两个模块通过法兰连接结构集成在同一底座框架上，既方便生产阶段的分模块装配，也便于后期运维阶段的燃烧腔清灰、换热管检修作业。左侧燃料单元顶部设置敞口式燃料投料口，投料口做了外翻边的加强结构，

　　可匹配人工批量投料与小型自动上料机构的对接需求，料仓内部做了倾斜导料结构，可依靠燃料自重实现连续落料，避免燃料架桥卡料的问题，燃烧腔位于料仓下方，配风通道做了分级送风设计，底部一次风满足燃料充分燃烧的基础供风需求，上部二次风可在燃烧腔上部形成扰流，裹挟未完全燃烧的可燃颗粒与挥发分再次参与燃烧，提升整体燃烧效率，同时降低飞灰与不完全燃烧产物的排放。右侧换热单元采用立式多回程烟管结构，水套包裹整个烟气流通路径，燃烧产生的高温烟气从燃烧室进入换热单元后，经过多回程烟管的扰流，充分与水套内的循环水进行热量交换，最终低温烟气从设备顶部的排烟口排出，设备正面设置多组检修清灰门，可在不停机状态下（待设备降温后）打开清理烟管内积灰，

　　保障换热效率长期稳定，下部设置清灰抽屉，可定期收集燃烧产生的炉灰，清理过程无需拆解主体结构。设备底部设置整体式焊接底座，底座预留四个地脚安装孔位，安装时只需在硬化的水泥基础上打膨胀螺栓即可完成固定，无需额外做复杂的混凝土浇筑基础，设备整体外形为规整的长方体结构，左侧料仓单元与右侧换热单元的宽度比例约为1:2，整体高度适配常规民用建筑的门洞高度，可直接通过标准入户门搬运进场，无需对建筑门洞做拆改。在安装边界上，设备后侧需要预留至少300mm的检修空间，用于排烟管道连接与后部管路维护，左侧投料侧需要预留至少800mm的操作空间，满足人工投料与料仓检修的操作需求，右侧可紧贴墙面安装，设备顶部需要预留至少500mm的空间，用于排烟管、

　　出水管、回水管、安全阀等管路部件的安装与检修。水循环接口设置在设备后侧下部，采用标准法兰接口，可直接对接采暖系统的供回水管道，设备顶部预留自动排气阀安装位，可直接安装自动排气阀排出系统内积气，保障水循环顺畅。在设计思路上，这款设备优先考虑了县域、村镇地区的使用场景，这类场景往往缺乏专业的锅炉运维人员，因此在结构上尽可能做了简化设计，所有易损件、易堵部位都设置在可直接触及的位置，无需专用工具即可完成日常维护操作，同时燃烧单元的结构设计适配农村地区容易获取的生物质成型颗粒、压块燃料，甚至可适配部分经过破碎的农林废弃物燃料，燃料适应性更广。设备的外壳采用钣金折弯焊接结构，外表面做高温防锈漆涂装，可长期在锅炉房的高温高湿环境下使用，不会出现过早锈蚀的问题，燃烧腔与烟管接触高温烟气的部位采用耐热钢材制作，可承受长期高温灼烧的工况，水套部分采用承压钢板焊接，经过水压试验保障无渗漏，可满足常压水暖系统的运行压力要求。在实际使用中，这款设备可直接对接地暖、暖气片等常见的采暖末端，也可搭配储热水箱实现生活热水的持续供应，设备的出水温度可通过配风与燃料供给量进行调节，可根据室外温度变化灵活调整供热功率，避免能源浪费，相比同功率的传统燃煤锅炉，这款生物质锅炉的燃料燃烧更充分，炉渣残留量更低，日常清灰的频次可降低三分之一左右，同时排烟温度更低，整体热效率更高，长期运行的燃料成本优势明显。
