振动设备配套铰接式传动臂结构设计

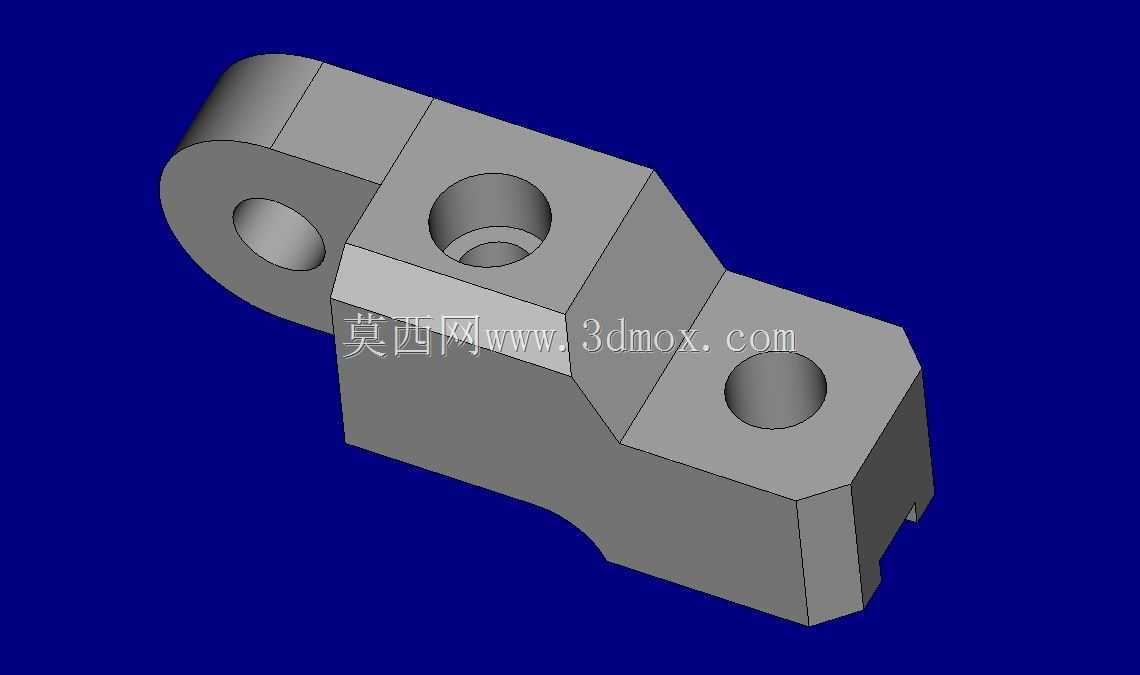

　　在矿山筛分、建材振捣、物料振实这类依靠高频往复激振力实现作业的设备场景中，动力从激振源传递到作业执行端的路径上，铰接传动臂是承担力传导、运动约束的核心受力构件，这类构件的结构合理性直接决定了振动设备的运行寿命与力传递效率，避免激振力出现不必要的损耗或者结构应力集中导致的早期断裂失效。这款振动器臂的整体结构采用一体化铸钢坯铣削成型的设计思路，没有采用焊接拼接的结构形式，主要是考虑到高频振动工况下，焊缝位置容易出现应力集中引发的疲劳裂纹，一体化加工的基体可以保证整体金相组织连续，在承受交变冲击载荷时具备更稳定的抗疲劳性能。从结构布局来看，构件左端设置大直径铰接通孔，孔壁预留了衬套安装的公差余量，安装时可压入铜基自润滑衬套，

　　与设备机架上的固定铰接轴配合，作为整个臂体摆动的旋转支点，该孔的同轴度公差控制在0.02mm以内，避免铰接副出现卡滞或者偏磨的问题，孔的端面做了0.5mm的倒角处理，既方便衬套压装，也能去除加工毛刺避免装配时刮伤配合件表面。臂体中部设置阶梯式通孔，上部大直径段用于锁紧螺栓的穿入，下部小直径段与激振源的输出销轴配合，将激振源产生的高频往复作用力承接后传递到臂体本身，这个阶梯孔的台阶面做了平面度修磨处理，保证锁紧螺栓压紧时受力均匀，不会出现局部应力集中。臂体右端设置的通孔用于连接末端作业执行部件，比如筛网张紧机构、振捣头连接座这类构件，孔位的中心高与左端铰接孔的中心高保持严格的尺寸链匹配，保证运动过程中传动比稳定，不会出现运动干涉。

　　整个臂体的外形没有多余的冗余结构，在受力较小的区域做了斜角切削减重处理，在铰接孔、连接孔的周边位置保留了足够的壁厚，通过有限元应力校核，在额定12kN的交变激振力作用下，最大应力集中点出现在中部阶梯孔与臂身过渡的圆角位置，应力值远低于材料的屈服强度，安全系数达到2.8以上，满足高频振动工况下长期运行的强度要求。安装边界方面，臂体整体长度控制在适配中小型振动设备的安装空间范围内，左端铰接孔的外径尺寸匹配常规铰接支座的安装开档尺寸，臂身的宽度尺寸避开了设备周边的机架筋板、传动管线的布置空间，装配时不需要对周边原有结构做额外修改即可完成替换安装。在实际使用场景中，这类振动器臂除了承担动力传递的作用，

　　还能通过自身的结构刚度缓冲激振源产生的高频冲击，避免刚性冲击直接传递到机架导致整机共振，臂体表面做了发黑防锈处理，适应矿山、建材生产现场多粉尘、高湿度的作业环境，不需要频繁做表面防腐维护。设计过程中针对铰接副的润滑需求，在左端铰接孔的上方预留了润滑脂注油通道的加工余量，用户可根据实际使用需求加工注油孔，定期补充润滑脂降低衬套磨损速度，延长铰接副的维护周期。不同于普通的传动连杆，这款振动器臂的两个连接端的孔位轴线保持平行，不存在空间角度偏移，降低了加工过程中的装夹难度，普通三轴铣床即可完成全部加工工序，不需要多轴设备联动加工，适合批量生产时控制加工成本，同时也方便后期维修替换时的尺寸测绘，不需要复杂的工装即可完成加工制作。在结构过渡位置全部采用R3以上的圆角过渡，避免直角位置的应力集中，所有外露的棱边都做了倒钝处理，避免装配和维护过程中划伤操作人员。
