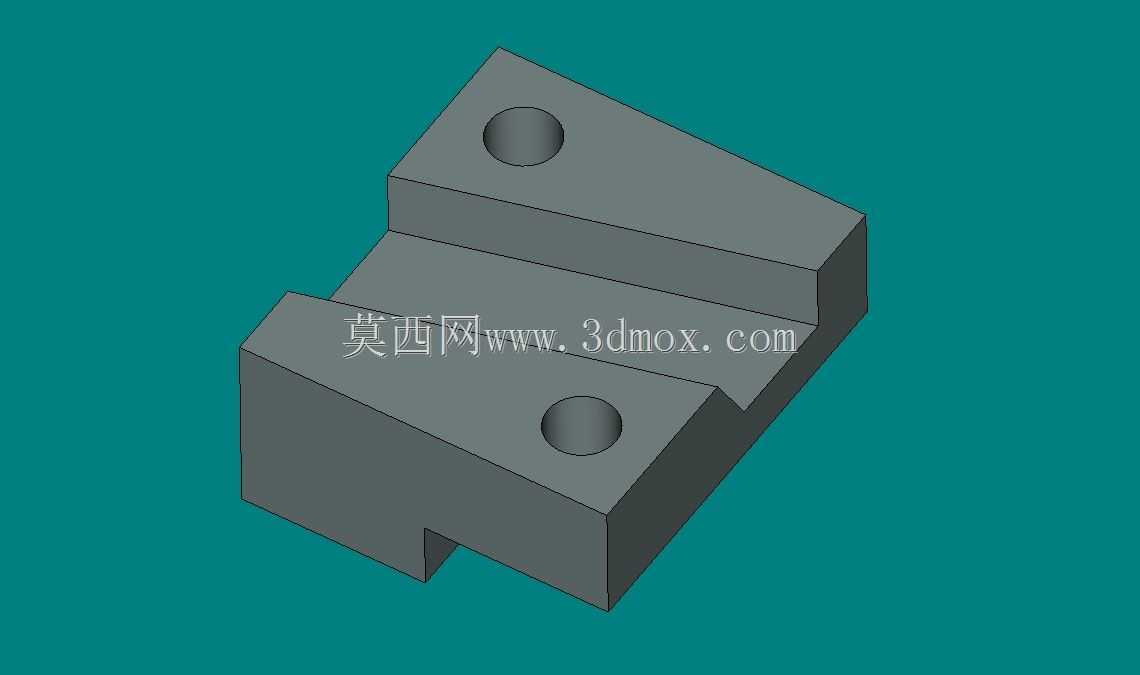

在工装夹具、非标自动化设备的工位定位环节,这类带双安装孔的斜楔式压紧定位块是十分常见的功能零件,日常接触的工装设计项目里,但凡涉及到工件侧向压紧、斜面定位补偿的场景,几乎都会用到同结构的零件。从实际使用场景来看,这类零件常布置在工装底座的T型槽安装位上,或是直接通过底部的定位凸台嵌入工装基板的预设槽内,两个沉头安装孔的位置刚好对应标准内六角螺栓的安装间距,装配时螺栓穿过孔位将零件牢牢固定在基板上,不会因为长期受侧向压紧力出现位移偏移。零件的主体采用斜楔式的分体错层结构,中间预留的V型导向槽可以和配套的滑动压块配合,当驱动端施加推力时,斜楔面会将水平方向的推力转化为垂直于工件表面的压紧力,相比普通的平压块,这种结构的压紧力输出更稳定,
还能通过调整斜楔的角度适配不同厚度工件的压紧需求,不会出现压不实或者过压损伤工件表面的问题。两个圆形沉孔分别布置在零件两端的凸台上,孔的深度刚好可以容纳内六角螺栓的头部,装配后螺栓头不会高出零件的上表面,避免和工件或者周边的运动部件发生干涉,这也是设计时特意做的沉孔处理,很多新手设计这类零件时容易忽略沉孔深度,导致螺栓头突出,实际装配时才发现干涉问题,反而要返工修改。零件底部的凸台结构是安装定位的关键,凸台的宽度和工装基板上的安装槽采用小间隙配合,装配时不需要反复调整位置,直接将凸台卡入槽内就能快速完成定位,再拧紧两个安装螺栓即可,大幅缩短工装的装配调试时间。从受力角度分析,零件的斜楔面做了加厚处理,
长期承受压紧反作用力也不会出现变形,两端的凸台结构也分散了安装螺栓的受力,避免螺栓受剪切力断裂。在实际的生产线应用中,这类压紧块常被用在焊接工装、机加工工装的工件定位环节,比如钣金件焊接时的侧向定位压紧、小型机加工零件的装夹固定,都能看到这类结构的身影。设计这类零件的时候,首先要确认的是安装边界尺寸,也就是零件整体的长宽高要适配工装基板的安装空间,底部凸台的尺寸要和基板槽宽匹配,两个安装孔的中心距要对应基板上预设的螺纹孔位置,斜楔面的角度一般选用15度到20度之间,这个角度区间的斜楔结构自锁性最好,压紧后不会因为工件的振动出现松脱的问题。零件的两个安装孔采用沉头设计,除了容纳螺栓头,也能避免装配时螺栓和工件发生刮擦,
零件的棱边都做了小倒角处理,一方面是去除加工毛刺,避免装配时划伤操作人员,另一方面也能减少零件和工件接触时的锐角磕碰损伤。在三维建模过程中,这类零件的建模逻辑并不复杂,首先绘制主体的截面轮廓,拉伸得到基础实体,再通过切除命令做出中间的斜楔导向槽,之后在两端凸台上拉伸切除出沉头安装孔,最后处理底部的定位凸台和棱边倒角即可,但建模时需要特别注意各个配合面的尺寸公差,比如斜楔面的平面度、安装孔的位置度、底部凸台的尺寸公差,这些公差直接影响零件装配后的使用精度,如果公差设置不合理,很容易出现装配不上或者压紧间隙过大的问题。从实际使用反馈来看,这类结构的压紧块使用寿命很长,只要选用合适的材料做对应的热处理,长期反复压紧作业也不会出现明显的磨损,日常维护只需要定期清理斜楔面的切屑和杂物,保证滑动顺畅即可,不需要频繁更换配件,是工装夹具里可靠性很高的基础功能零件。
