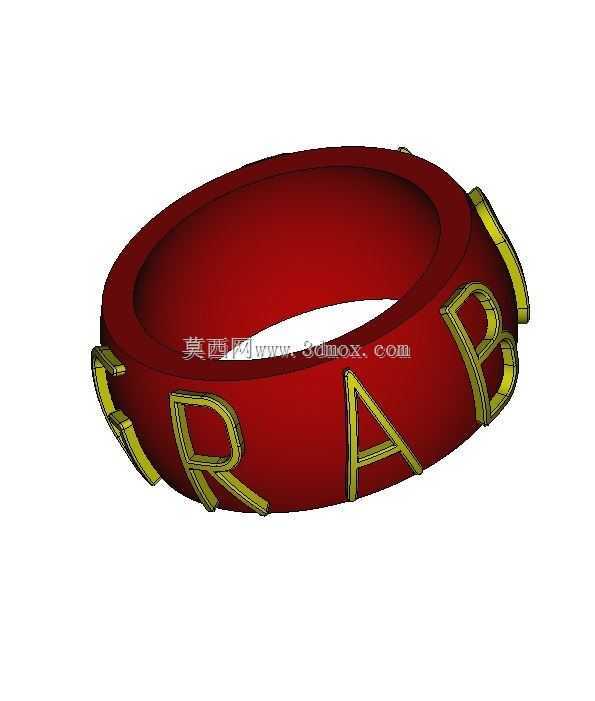

带立体字母标识的环形夹持环爪结构

　　这类带立体字符的环形夹持构件，常应用在需要快速识别工位、兼具限位与夹持功能的轻工装配、物料分拣输送线场景中，比如瓶装产品生产线的瓶身定位环、小型回转工装的夹持套，或是文创类机械装置的装饰性紧固环，既承担径向抱紧的结构功能，也能通过表面凸起字符实现工位标识、品牌露出的附加作用，不需要额外粘贴标识牌，避免了标识在长期摩擦、油污环境下脱落的问题。从结构设计逻辑来看，整体采用等截面环形基体作为核心承载部分，基体壁厚根据实际夹持载荷调整，常规工况下壁厚取环体内径的1/8到1/6即可保证足够的径向刚度，抱紧时不会出现局部变形导致的夹持力不均问题。环体内壁做了微小的锥度处理，锥度控制在1:50左右，装配时可以顺着锥度顺利套入被夹持工件，

　　到位后依靠锥面的自锁特性实现初步定位，不需要额外的定位销就能限制轴向窜动，大幅提升装配效率。表面凸起的立体字符并非单纯装饰，字符凸起高度控制在基体壁厚的1/3以内，既保证字符辨识度，也不会因为凸起过高在搬运、装配过程中发生磕碰断裂，字符根部做了R0.5的圆角过渡，避免应力集中导致字符受冲击时从基体脱落，同时圆角处理也能减少清洁死角，在有粉尘、少量切削液的工况下更容易清理积垢。安装边界方面，这类环爪的外径根据被夹持工件的外径匹配，通常比被夹持工件的安装座内径小0.2到0.3毫米，预留出热胀冷缩的间隙，避免温度变化时环体膨胀卡滞在安装位内；轴向宽度根据所需夹持力计算，每100N的径向抱紧力对应5毫米左右的轴向宽度，

　　常规小型装配线使用的规格轴向宽度在15到25毫米区间，既不会过宽占用过多安装空间，也不会过窄导致夹持接触面不足压伤工件表面。设计时特意将字符均匀分布在环体外圆周上，相邻字符的间隔角度一致，保证环体圆周方向的质量分布均匀，高速回转工况下不会因为质量偏心产生振动，最高适配1200r/min的回转转速，满足大部分回转工装的使用需求。环体的开口位置做了圆弧过渡处理，没有尖锐棱角，装配时不会划伤操作人员的手部，也不会刮蹭相邻的管线、其他构件。实际使用中，这类环爪可以配合径向紧定螺钉实现锁紧，紧定螺钉的安装孔设置在两个相邻字符的间隙位置，不会破坏字符的完整性，螺钉孔深度不超过基体壁厚的2/3，避免钻穿内壁影响与工件的贴合度。针对不同的使用场景，

　　还可以在环体内壁加工浅网状滚花，滚花深度0.1毫米左右，提升与被夹持工件之间的摩擦力，在有轻微振动的工况下也不会出现相对滑动，不需要额外增加防松结构。从建模逻辑来看，先绘制环形基体的截面草图，旋转生成基础实体后，在圆周方向阵列字符草图，拉伸生成凸起字符，再对所有锐边做倒圆角处理，最后加工紧定螺钉孔，整个建模过程参数化关联，修改内径、外径、字符内容时只需要调整对应草图参数即可快速生成新规格的模型，大幅提升系列化设计的效率。需要注意的是，字符的拉伸方向始终沿环体径向向外，保证每个字符的正面都垂直于对应位置的径向方向，从环体外侧任意角度观察字符都不会出现透视变形，识别效果最佳。这类构件虽然结构简单，但在细节设计上充分考虑了装配、使用、维护全流程的需求，没有冗余结构，在满足功能的前提下尽可能降低加工难度，采用常规的车削、铣削工艺即可完成加工，不需要特殊刀具，制造成本可控，适合批量生产应用在各类中小型自动化设备、装配工装中。
