聚四氟乙烯带孔圆底定心安装基座

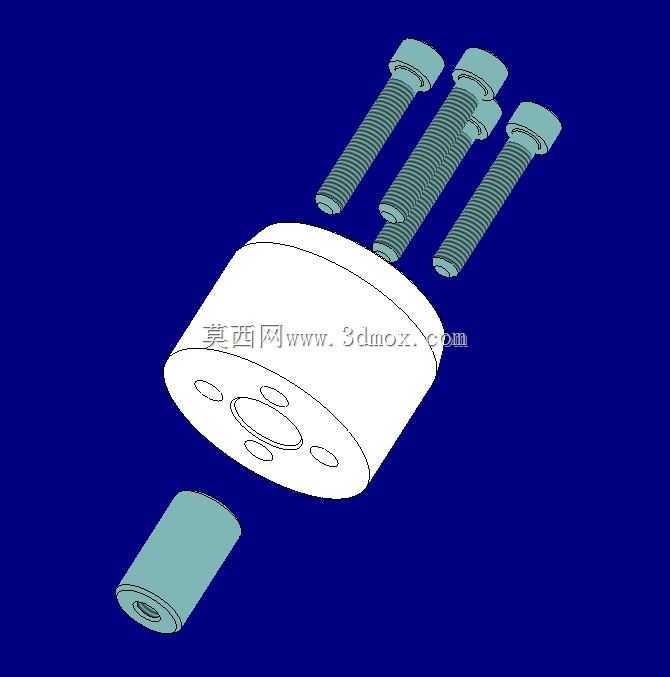

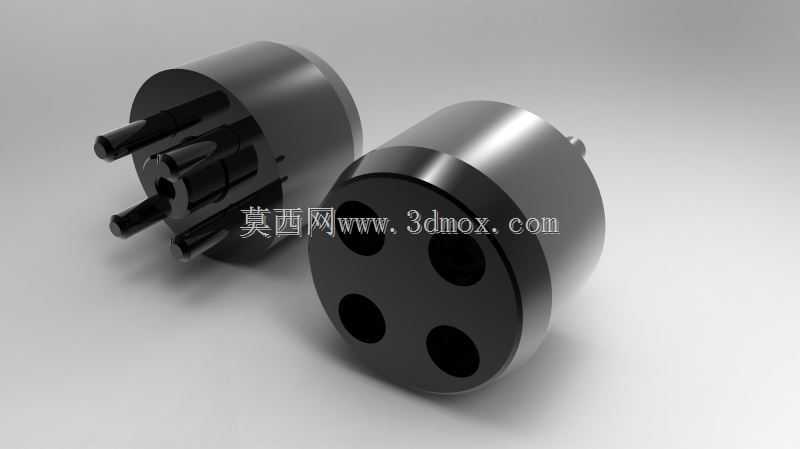

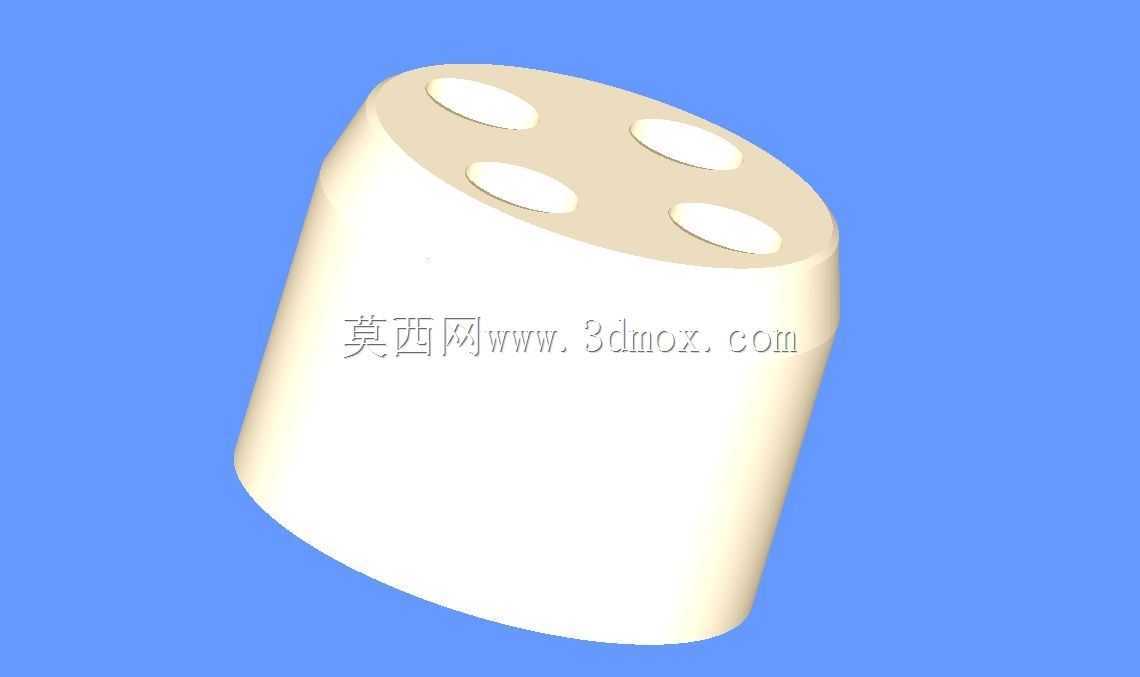

　　在化工流体输送、腐蚀性介质工况的设备装配场景中，这类带安装孔的聚四氟乙烯圆底构件是非常常见的配套定位部件，日常多作为承压衬垫、定位基座使用，适配需要频繁拆装维护的管路对接、阀组安装工位，解决金属基座在腐蚀环境下易锈死、拆卸困难的痛点。从结构设计逻辑来看，整体采用圆柱回转体构型，底部为完整圆弧面，能够更好地适配弧形安装面或者带弧度的对接工位，相比平底结构，圆底设计在存在小角度安装偏差时可以自动微调贴合度，避免硬接触导致的密封面压损或者应力集中。顶面均匀开设四个沉头螺钉过孔，孔位沿圆周等距分布，这种排布方式能够保证四个螺钉锁紧时受力均匀，不会出现单侧压紧力过大导致的构件倾斜、密封失效问题，孔位的沉头深度经过匹配计算，

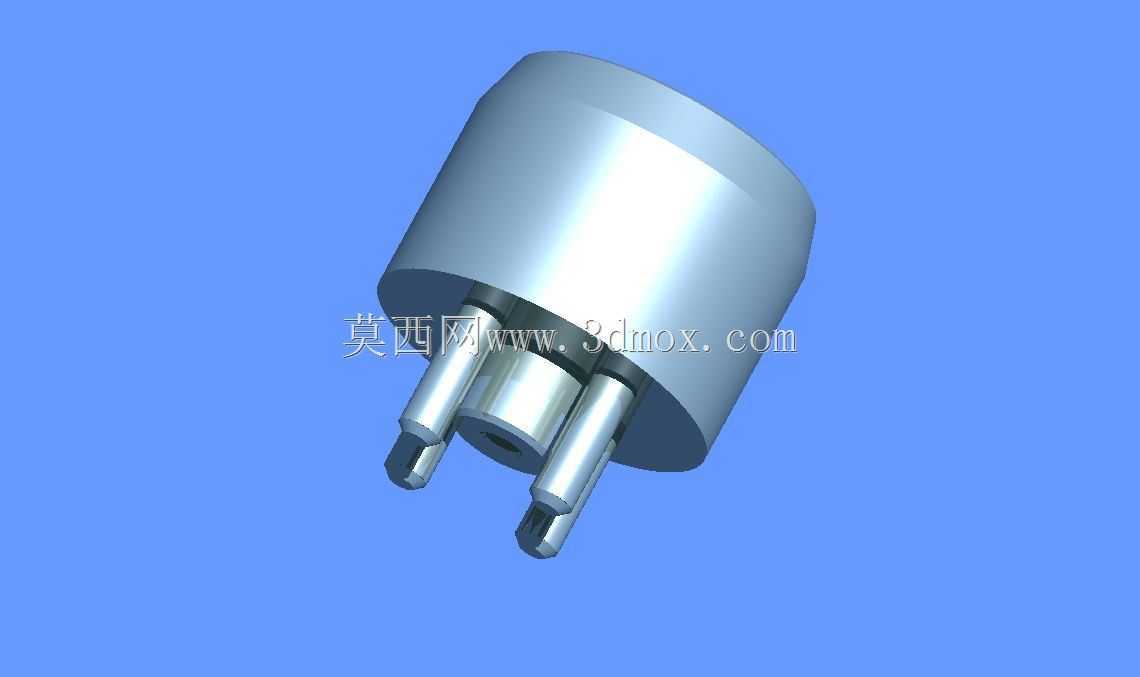

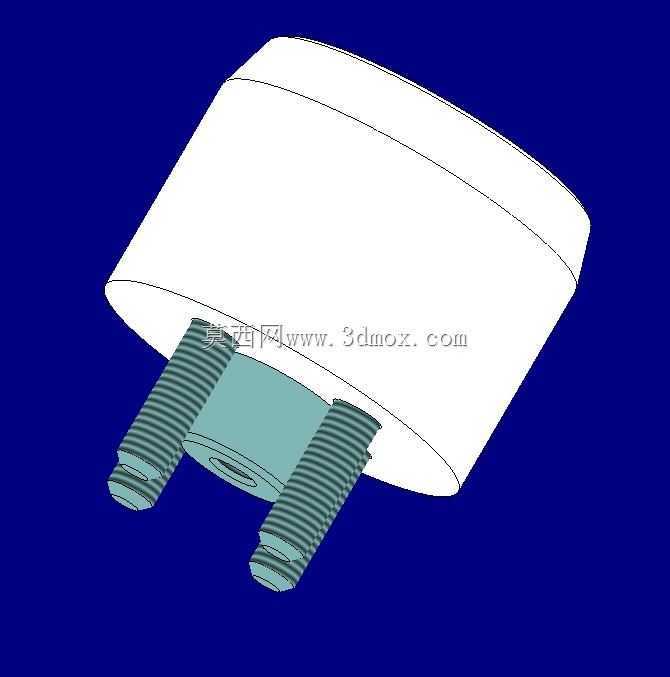

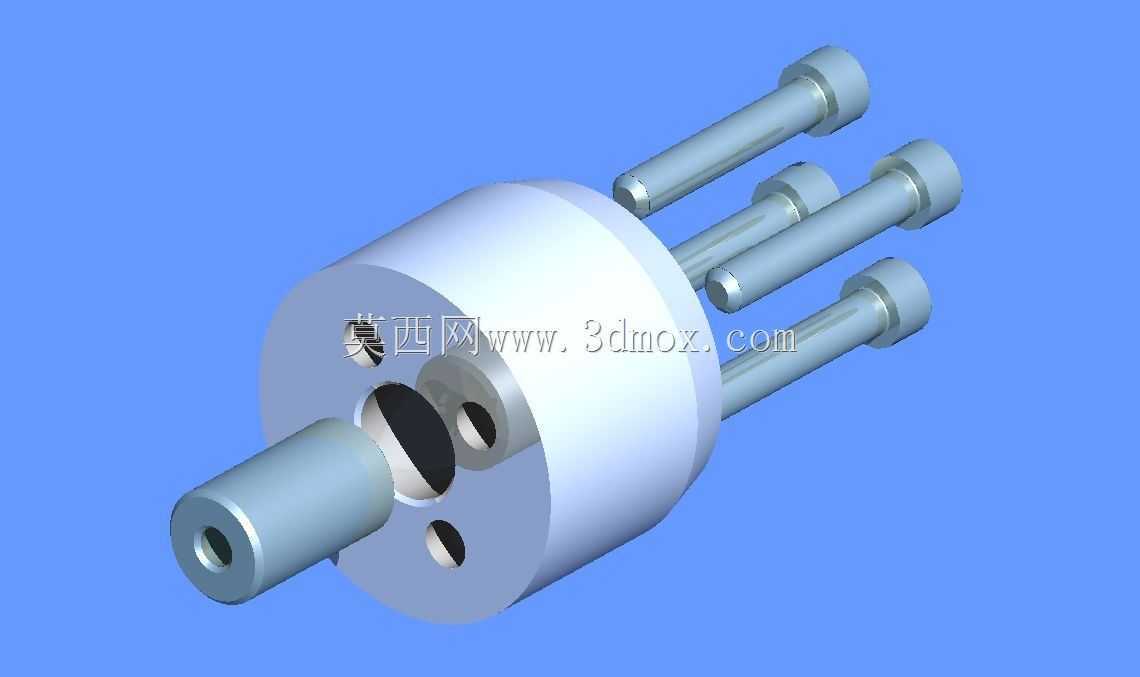

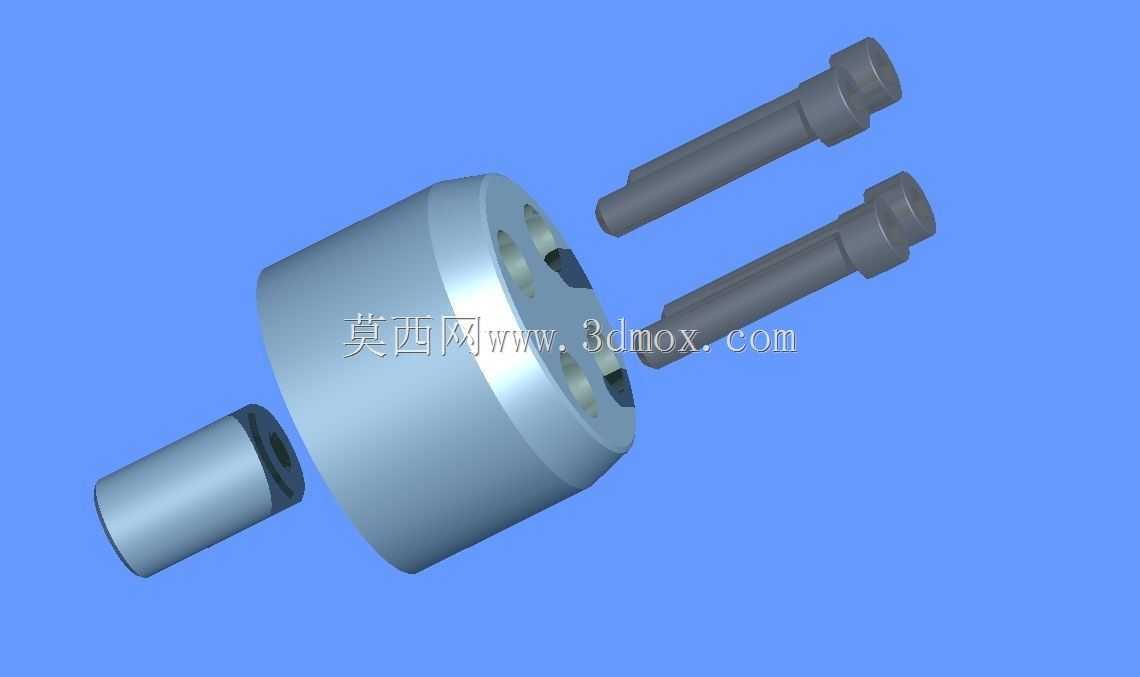

　　能够让螺钉安装后头部完全埋入构件平面以下，不会突出表面干涉后续其他部件的装配。构件中心集成带内螺纹孔的定心销结构，定心销与聚四氟乙烯基体采用过盈配合加粘接的方式固定，既保证了定心精度，又避免了聚四氟乙烯材质本身强度不足、螺纹易滑牙的问题，定心销的外圆与对接件的定位孔采用H7/g6的间隙配合，安装时可以快速实现径向定位，不需要反复调整对位，大幅提升装配效率。材质选用聚四氟乙烯，主要是利用其优异的耐化学腐蚀性能、低摩擦系数以及一定的压缩回弹性能，在接触酸碱类介质时不会发生腐蚀溶胀，同时作为衬垫使用时，能够补偿对接面的微小平面度误差，起到辅助密封的作用，相比橡胶类衬垫，聚四氟乙烯的耐温范围更宽，

　　在-180℃到250℃的工况区间内都能保持稳定的力学性能，不会出现低温脆裂、高温软化的问题。考虑到设备维护时的拆卸需求，定心销上加工的内螺纹孔可以配套拆卸螺栓，当构件长期使用后与安装面发生粘连时，不需要使用撬棍强行撬动损伤安装面，只需要将拆卸螺栓拧入螺纹孔，借助螺栓的顶出力就可以平稳将构件从安装位顶出，避免暴力拆卸导致的基体碎裂或者对接面损伤。从安装边界来看，这类构件的外径尺寸通常根据对接管路或者阀件的法兰通径匹配，高度根据所需的压缩量、安装空间预留值确定，四个安装孔的中心距严格匹配对应法兰的螺栓孔距，不需要额外加工转接板就可以直接安装，圆底的圆弧半径与对接弧形面的半径保持一致，保证贴合面积最大化，

　　避免局部压强过大导致的聚四氟乙烯蠕变。在实际选型应用时，需要注意聚四氟乙烯存在冷流特性，长期承受较大压紧力时会发生微小的塑性变形，因此螺钉锁紧时需要采用对角分次拧紧的方式，按照规定的扭矩值锁紧，避免单次单侧锁紧力过大导致构件变形，同时定心销的突出高度需要控制在定位孔深度的1/2到2/3区间，既保证定位导向作用，又不会因为突出过长导致安装时出现卡滞。这类构件除了在化工管路中使用，在食品加工、制药行业的洁净管路对接中也有广泛应用，因为聚四氟乙烯材质符合食品接触材料的安全要求，不会析出有害物质，同时表面光滑不易粘附物料，清洁消毒时非常方便，不会残留卫生死角。在结构优化层面，四个螺钉过孔的边缘都做了微小的倒角处理，避免安装时螺钉刮擦孔壁产生聚四氟乙烯碎屑，掉入管路或者设备内部造成污染，圆底的外表面做了抛光处理，降低与安装面的摩擦阻力，安装时更加顺畅，同时减少表面微观缝隙，降低介质残留的可能性。定心销采用不锈钢材质加工，表面做钝化处理，避免长期接触腐蚀性介质出现锈蚀，与聚四氟乙烯基体的结合面加工有环形滚花，增大接触摩擦力，防止长期使用后定心销与基体发生相对转动或者脱出，保证结构的可靠性。
