设备底座拆卸作业专用销钉结构设计

　　在设备运维、产线拆装以及重型机械部件拆解的现场作业场景中，底座连接部位的销钉拆卸一直是一线装配人员经常遇到的操作难点，这类销钉往往长期承受设备运行的振动载荷、工况环境的锈蚀影响，普通的敲击、撬别方式不仅容易损伤销钉本身，还会破坏底座的安装孔位精度，给后续的设备复装带来同轴度偏差、连接松动等隐患。这款专门用于底座拆卸作业的销钉结构，从实际操作的受力逻辑出发做了针对性的结构优化，完全区别于常规的定位销、连接销设计。从结构功能上看，它的杆身做了分段式的变径设计，靠近操作端的位置预留了与拆卸工具匹配的受力段，中间的光滑杆身与底座销孔保持间隙配合，既保证了安装时的定位导向精度，又避免了长期使用后销杆与孔壁出现咬合抱死的问题；

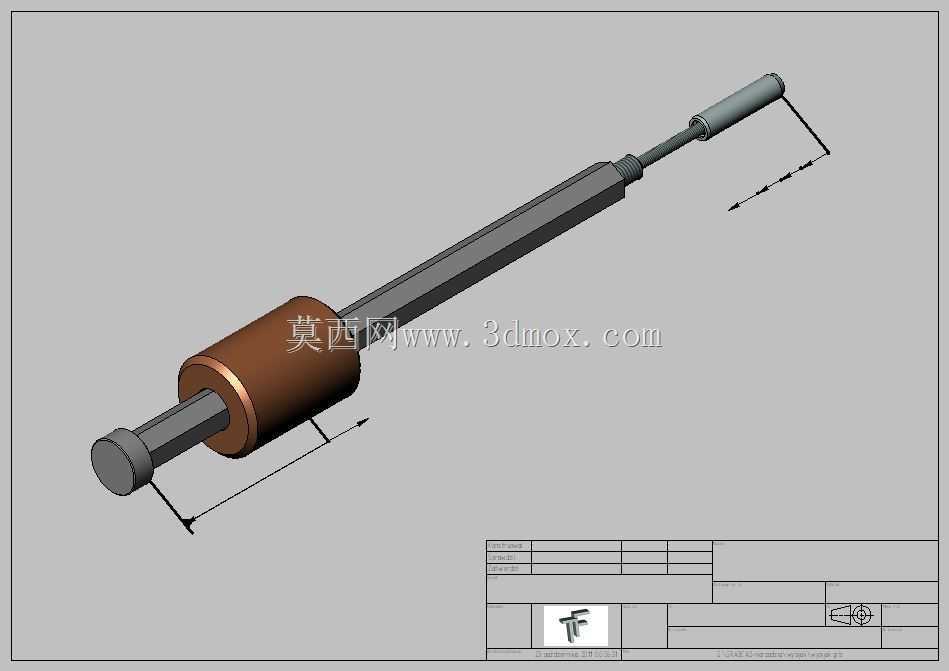

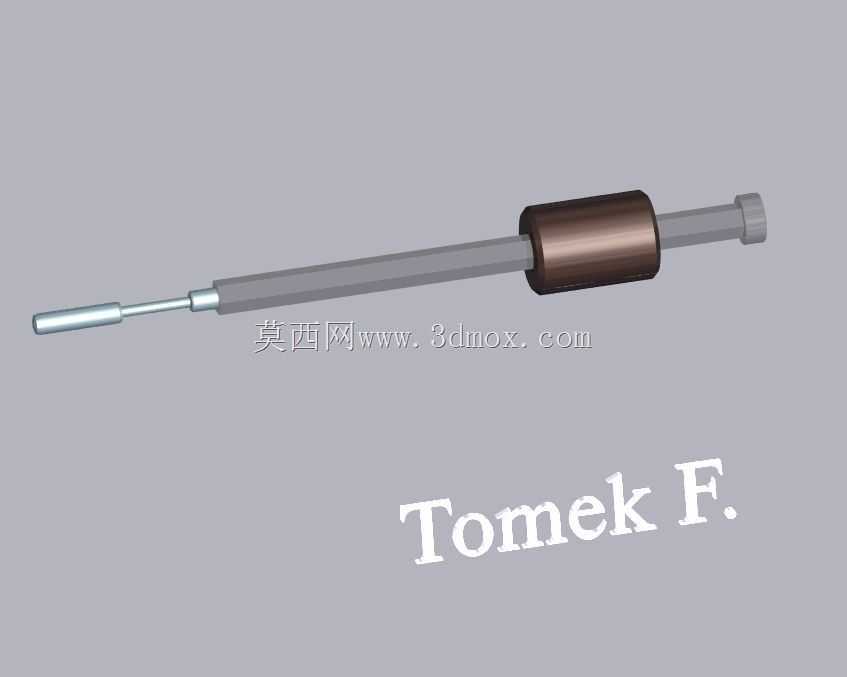

　　杆身中部配套的滑动配重套是整个结构的核心功能部件，作业时不需要额外搭配拉马、冲子等辅助工具，只需要固定住销钉的外端，滑动配重套沿着杆身快速冲击端部的限位台，就能通过瞬间的冲击拉力将销钉从底座的配合孔中带出，整个施力方向与销钉的轴线完全重合，不会出现侧向分力刮伤孔壁的情况。在设计思路上，这款销钉没有追求过高的加工精度冗余，而是把核心设计点放在了操作便利性和结构耐用性上：销钉的端部限位台做了圆角过渡处理，避免配重套反复冲击时出现应力崩边的问题；杆身的变径台阶处做了锥面过渡，减少应力集中，即使承受上千次的冲击载荷也不会出现杆部断裂的情况；配重套的内孔与杆身采用小间隙配合，滑动过程顺畅无卡滞，外表面做了滚花处理，

　　带油污的手套操作时也不会打滑。从安装边界和尺寸适配性来看，这款销钉的杆身直径覆盖了常规中小型设备底座常用的销孔尺寸范围，整体长度根据不同的底座连接厚度做了适配，配重套的滑动行程预留了足够的冲击加速距离，保证单次冲击就能产生足够的拉拔力，不需要反复多次敲击作业。在实际的设备维保场景中，这类销钉结构既可以作为设备底座的永久定位连接件，日常运行时和普通定位销一样承担部件定位、抗剪切的作用，需要拆卸维护时又能直接利用自身的配重结构完成销钉拔出，不需要额外准备专用拆卸工具，尤其适合野外作业、售后现场维保这类工具携带不便的场景。和传统的带螺纹拉拔孔的销钉相比，它不需要搭配对应的拔销螺栓，不会出现螺纹锈蚀后无法拧入拉拔工具的问题；和普通的圆锥销、

　　圆柱销相比，它的拆卸过程不会对销钉端部造成锤击损伤，销钉可以重复多次使用，大幅降低了设备维保过程中的易损件消耗。在结构细节处理上，销钉的插入端做了小角度的导入锥，安装时可以快速对准销孔，不需要反复调整位置；配重套的两端都做了倒角处理，冲击接触时不会出现棱边卡滞，长期使用后即使接触面出现轻微磨损，也不会影响滑动和冲击的效果。对于结构设计人员来说，这类集成了拆卸功能的连接件设计，跳出了传统连接件只考虑连接、定位性能的设计思路，把全生命周期的运维操作需求融入到零件的结构设计中，从源头上解决了现场作业的实际痛点，在工装夹具设计、非标设备机架连接、通用机械部件装配等场景都有很高的参考价值。
