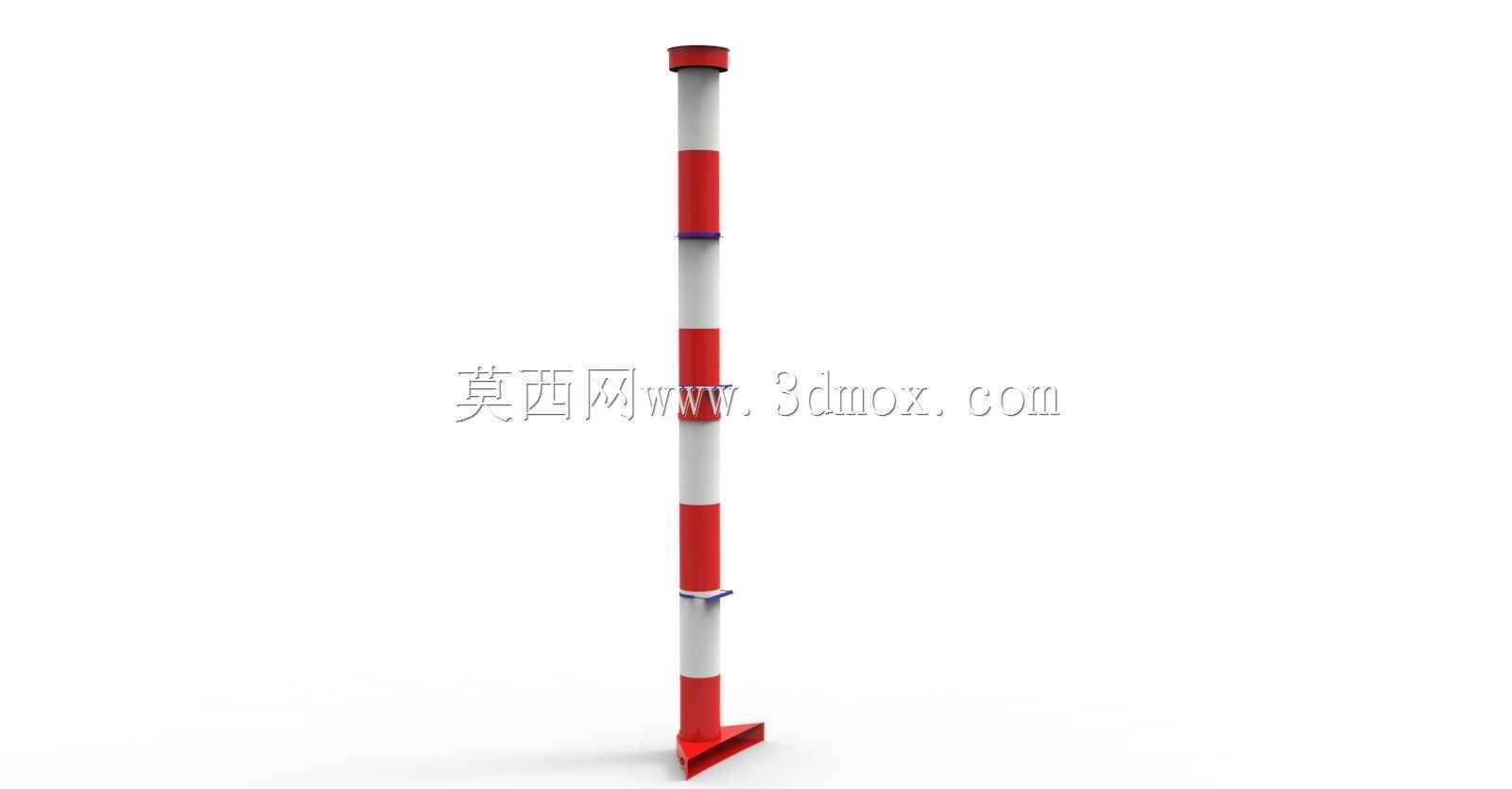

立式红白警示涂装气柜通风导气装置

　　在燃气储配场站、工业气柜附属设施的布设场景里，这类立式通风构件是保障气柜内部气压平衡、排出柜内滞留混合气体的关键部件，日常巡检时醒目的红白涂装也能起到明确的警示作用，避免场站作业人员、巡检车辆误碰剐蹭。从实际功能来看，它的核心作用是连通气柜内部空间与外部大气，在气柜储气量变化、柜体升降位移的过程中，持续完成柜内外的气体交换，避免柜内出现憋压或者负压形变的问题，同时底部的L型固定支座能直接贴合气柜侧壁的安装基面，不需要额外做复杂的转接支架，适配多数低压湿式气柜、小型干式气柜的侧壁安装需求。

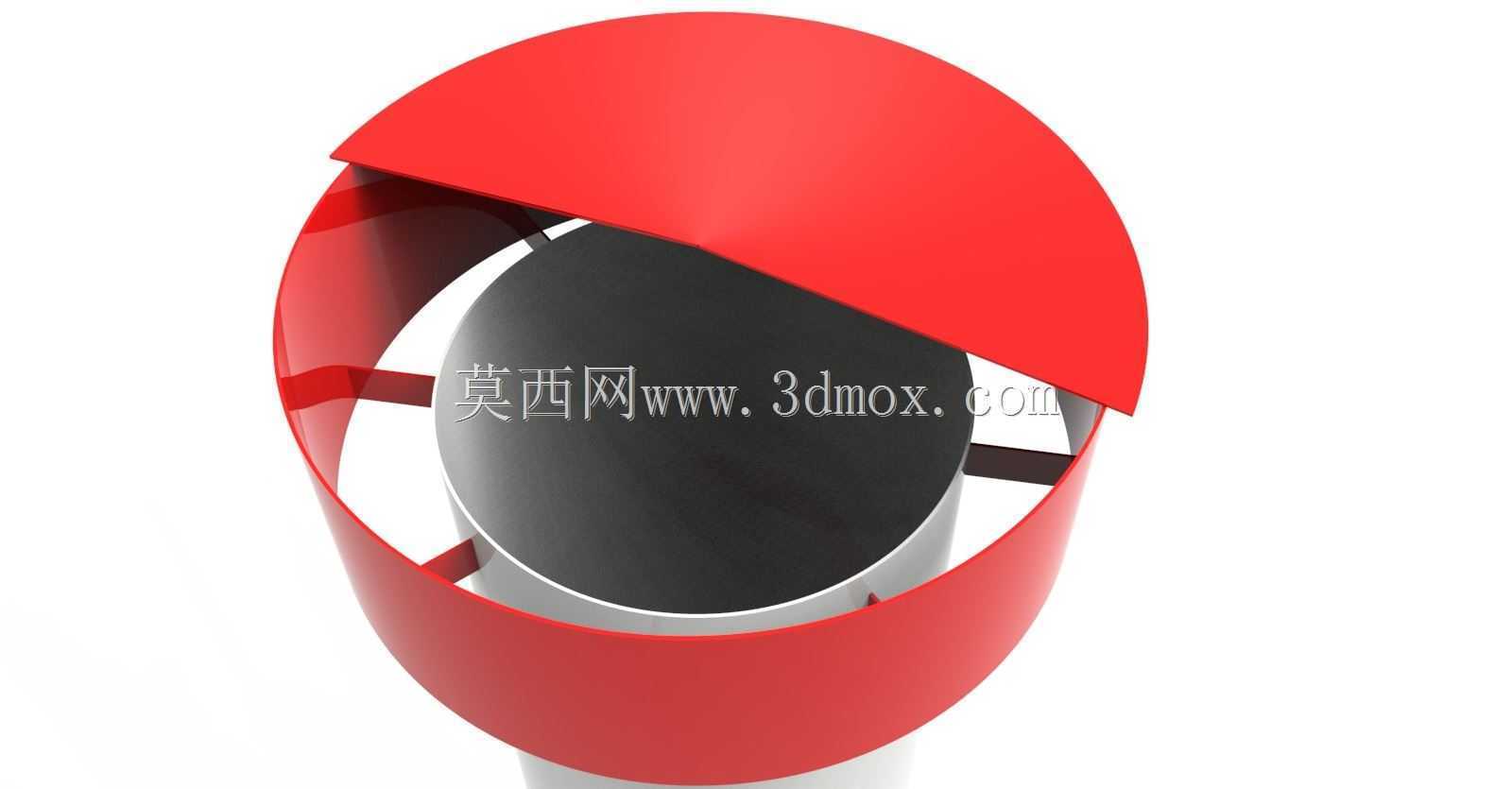

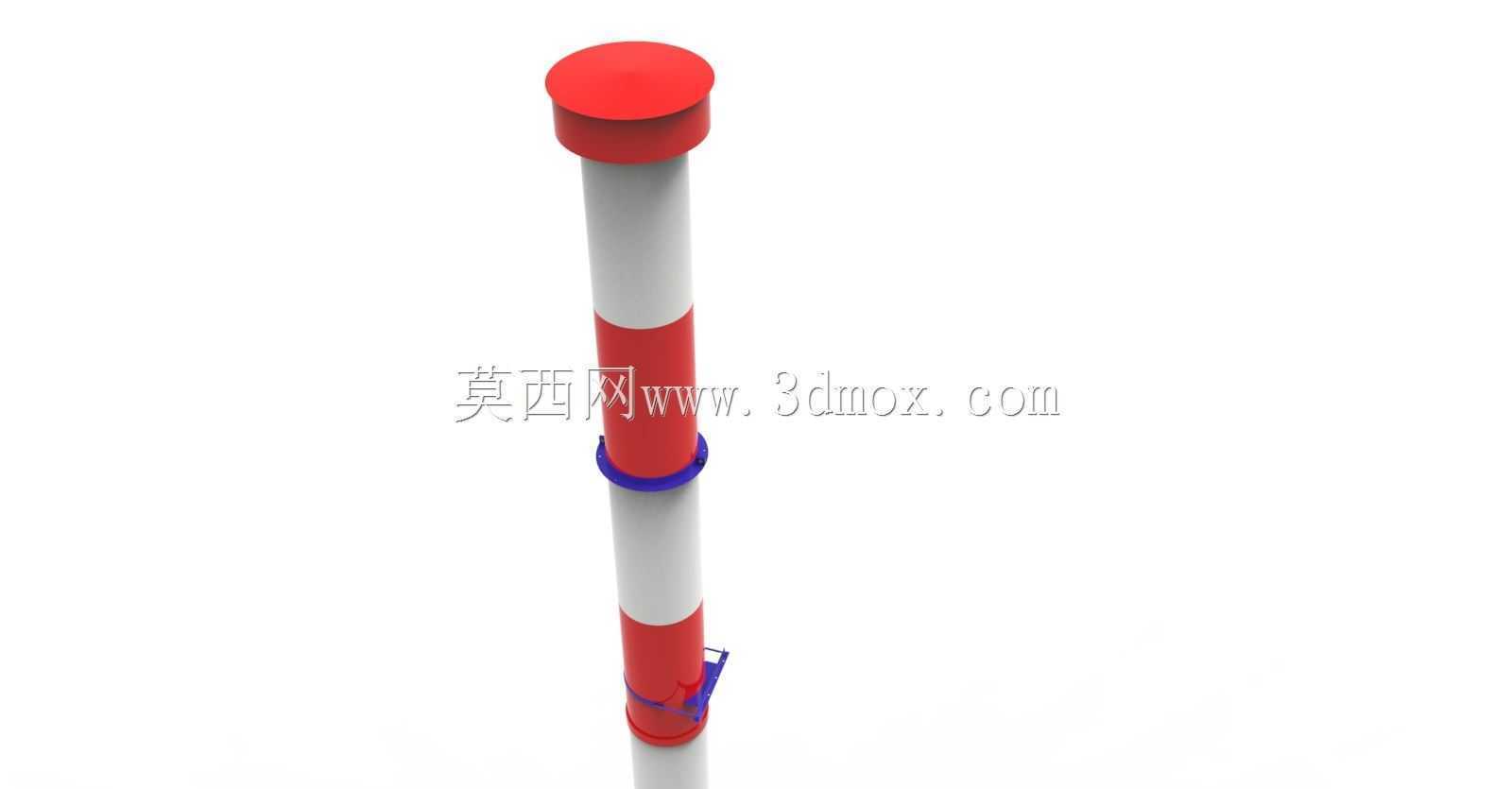

　　设计层面首先考虑的是户外长期服役的可靠性，杆体采用分段等径直管结构，每段红白涂装的分界位置都做了环形加强筋处理，既可以提升杆体的抗风载能力，避免高空横风引发的杆体共振，也能作为涂装施工的定位基准，保证警示色段的长度统一、辨识度达标。顶部的端盖做了外翻檐结构，能直接阻挡雨水、扬尘顺着通风口落入气柜内部，端盖和杆体的连接位置预留了均匀的通气间隙，不会因为端盖遮挡影响通风效率，间隙尺寸经过测算，既能满足最大通气量要求，也能阻挡体积较大的飞虫、杂物进入杆体造成堵塞。杆体中部设置的两道环形固定卡扣，是用来和侧壁的预埋固定件做连接的，卡扣采用U型环抱结构，安装时不需要在杆体上打孔，不会破坏杆体的防腐涂层，同时预留了一定的调节余量，能适配安装基面的小幅尺寸偏差，降低现场安装的对位难度。

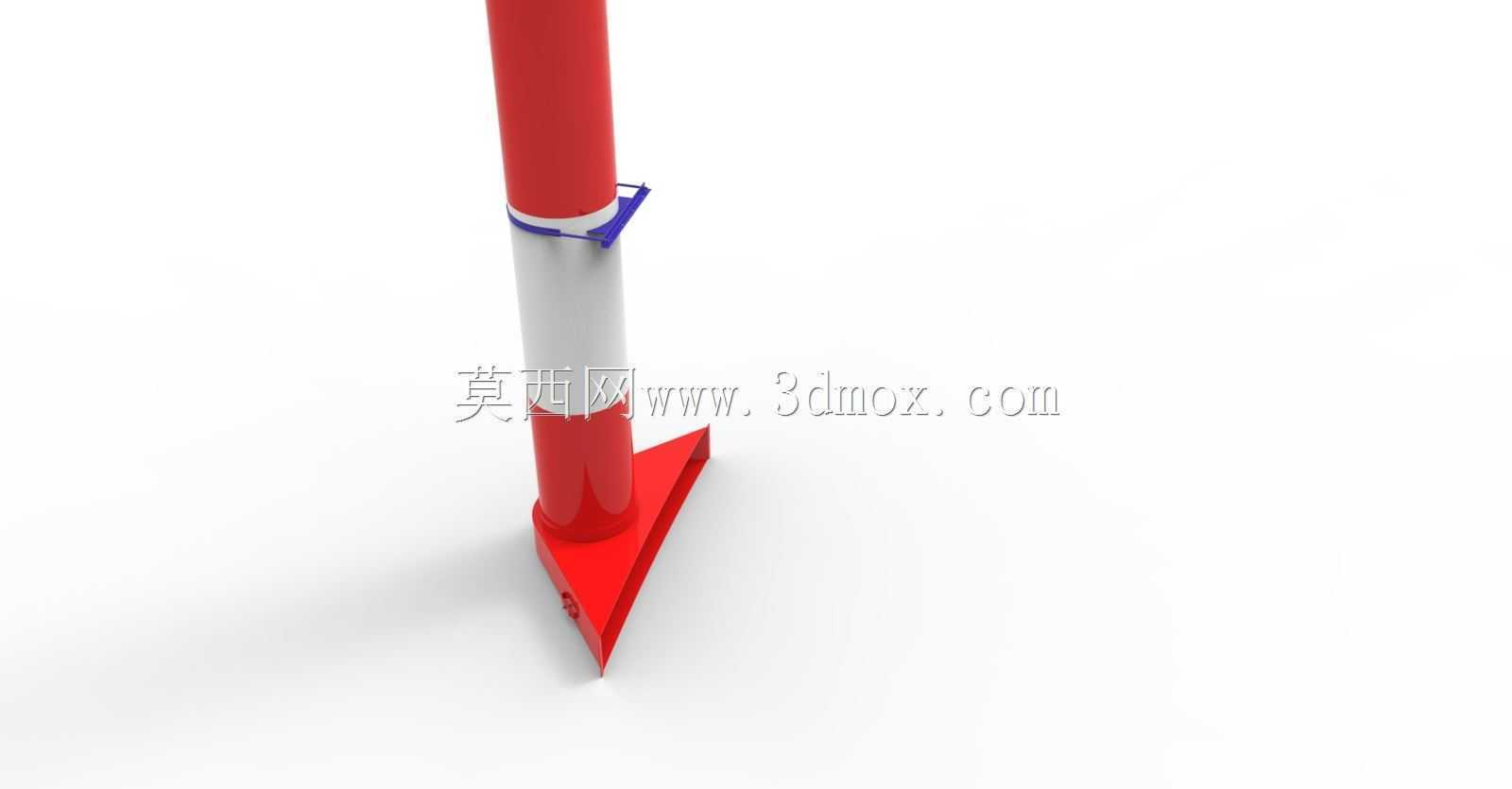

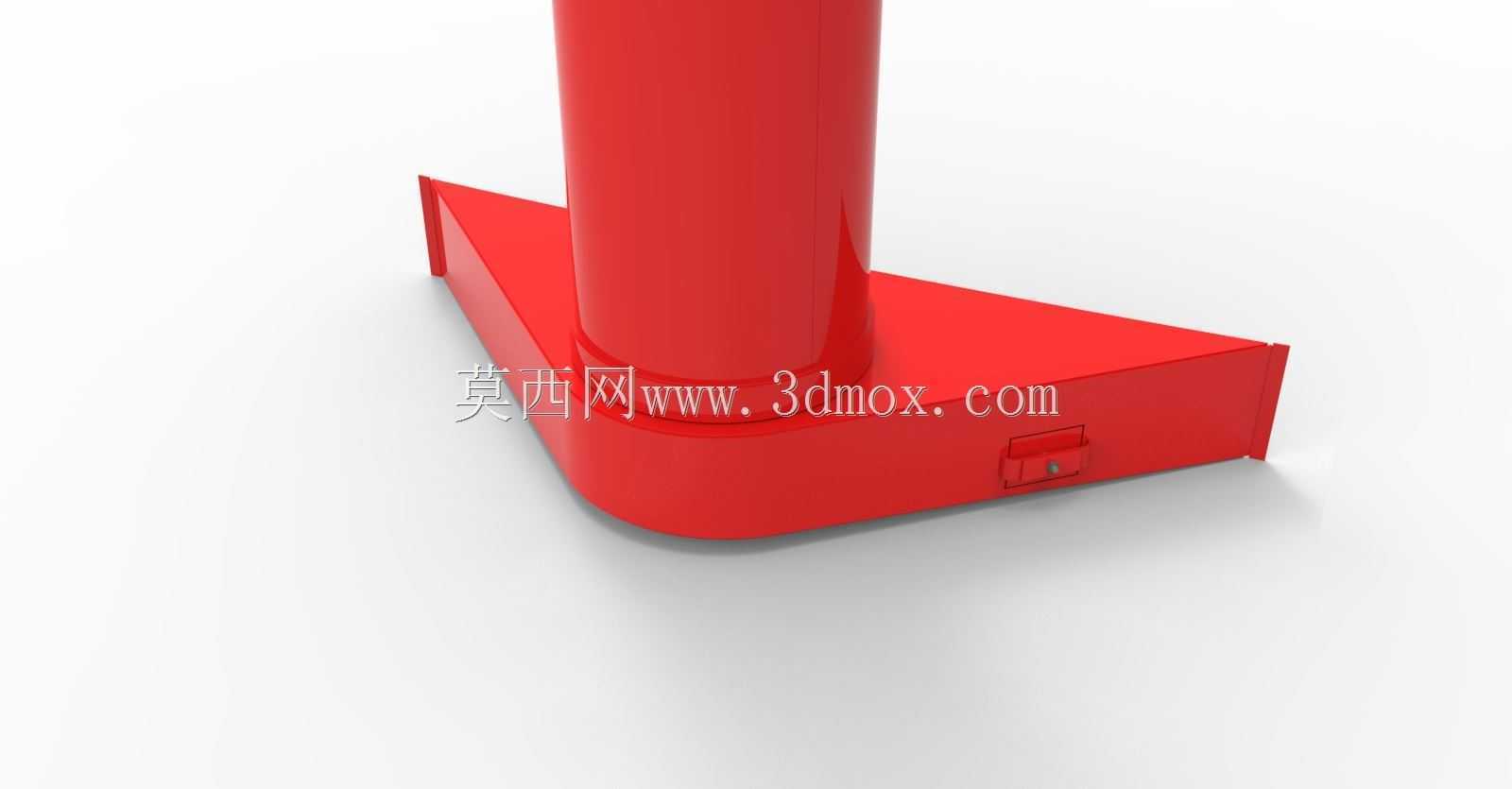

　　从安装边界来看，底部L型支座的两个垂直安装面都预留了标准螺栓孔位，安装时只需要在气柜侧壁对应位置预埋螺栓或者打膨胀螺栓，就能完成构件的固定，杆体整体垂直向上延伸，安装完成后杆体的轴线和侧壁基面保持垂直，横向伸出的支座长度刚好避开侧壁的加强筋、走管区域，不会和场站已有的其他管线、附属构件产生干涉。杆体的总长度是根据气柜的安全通气高度确定的，通风口的顶端高度要高于气柜最大顶升高度以上，避免气柜顶升过程中碰撞通风口，同时也能保证排出的气体可以快速在高空扩散，不会在低空区域聚集引发安全隐患。红白相间的涂装采用的是户外耐候防腐涂料，单段色段的长度符合工业安全警示标识的规范要求，在自然光条件下可视距离超过五十米，即使在场站有雾、低能见度的天气下，也能让巡检人员快速识别到构件位置。

　　结构细节上，杆体内部没有设置额外的阻流构件，整体通气阻力极低，能适配气柜快速充放气过程中的大流量通气需求，内壁做了平滑防腐处理，不会因为长期接触燃气混合气体出现锈蚀脱落，脱落的锈渣也不会掉入气柜内部影响柜体密封。底部和支座连接的位置做了三角加强筋焊接，能承受杆体整体的风载、自重载荷，即使遇到极端大风天气，也不会出现杆体弯折、焊缝开裂的问题。日常维护时只需要定期检查顶部通气间隙有没有杂物堵塞、固定卡扣的螺栓有没有松动，不需要拆解整个构件，维护工作量极小，适配燃气场站少人值守的运维需求。这类构件的建模过程中，需要重点把控各段杆体的同轴度、安装孔位的位置精度，保证导出的工程图能直接指导下料、焊接工序，涂装分界的位置也要在模型里做明确的分层标识，方便后续生产环节做涂装分区，避免出现色段错位、长度不符合安全规范的问题。
