工业双立柱弧形支撑通气管臂结构

　　在工业现场的通风排气、介质输送管路布设场景中，这类双立柱弧形通气管臂是管路末端走位调整的核心支撑构件，常见于焊接工位排烟、化工车间局部排风、实验室通风系统以及大型设备的辅助管路排布环节，主要作用是承载通气管路的重量，同时允许管路在一定作业半径内灵活调整位置，匹配不同工位的作业点位需求，避免管路悬空晃动、走位偏移，同时减少管路反复弯折产生的疲劳损耗。

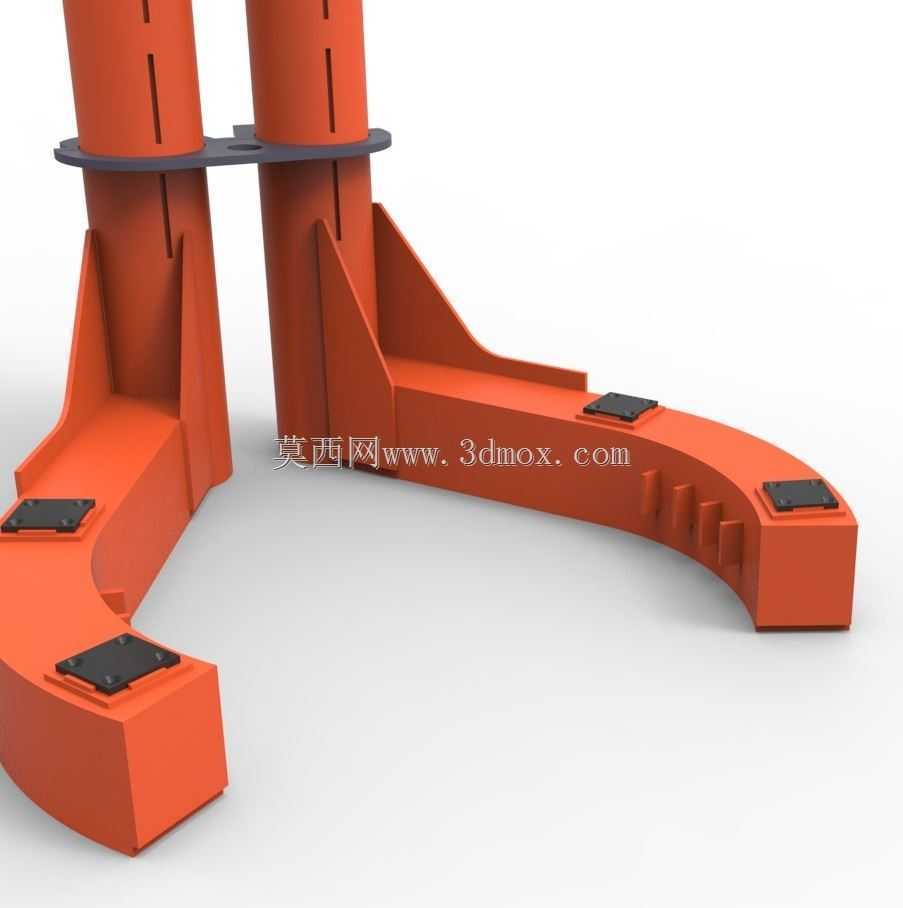

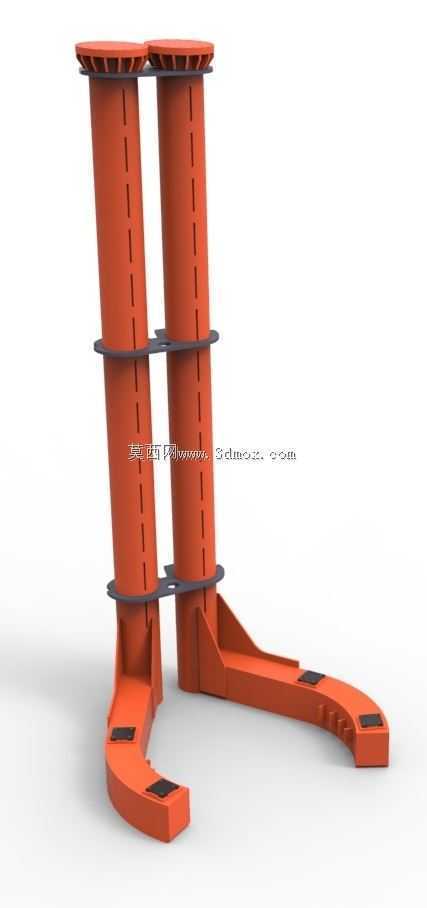

　　从结构设计逻辑来看，这款通气管臂采用双立柱搭配弧形延展臂的组合构型，两根竖直立柱作为整个构件的主承载基体，立柱侧壁开有纵向调节槽，可根据现场安装高度需求调整上部限位托盘的固定位置，托盘同时作为两根立柱的横向连接构件，提升整体结构的抗扭刚度，避免单立柱受力产生的侧向歪斜问题。立柱与弧形臂的连接位置设置了三角形加强筋板，筋板沿立柱轴向与弧形臂切向延伸，直接传递弧形臂承载的竖向载荷与弯矩，避免连接位置出现应力集中导致的焊缝开裂或者结构变形。

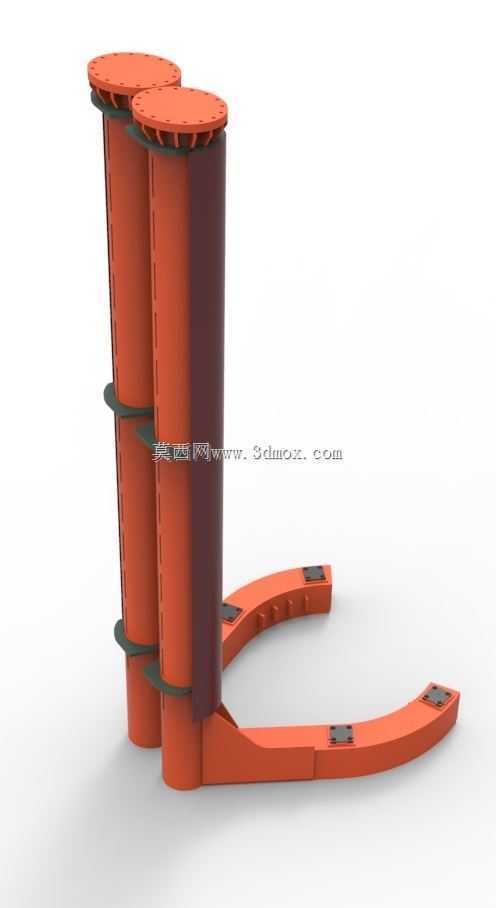

　　弧形臂采用大曲率圆弧走向设计，臂身截面为槽型加筋结构，在控制整体构件重量的前提下提升截面抗弯模量，臂身上表面预留了多个方形安装垫块位，垫块采用耐磨防滑材质，用于固定通气管路的管卡，避免管路在臂身表面滑动移位。臂身的弧形走向完全匹配现场作业区域的覆盖半径需求，末端延伸至作业点位上方，可覆盖双立柱周边半扇形区域的工位，相比直臂结构，弧形臂在相同伸展长度下能覆盖更大的作业范围，同时减少臂身对作业空间的占用，避免操作人员在工位活动时产生磕碰。

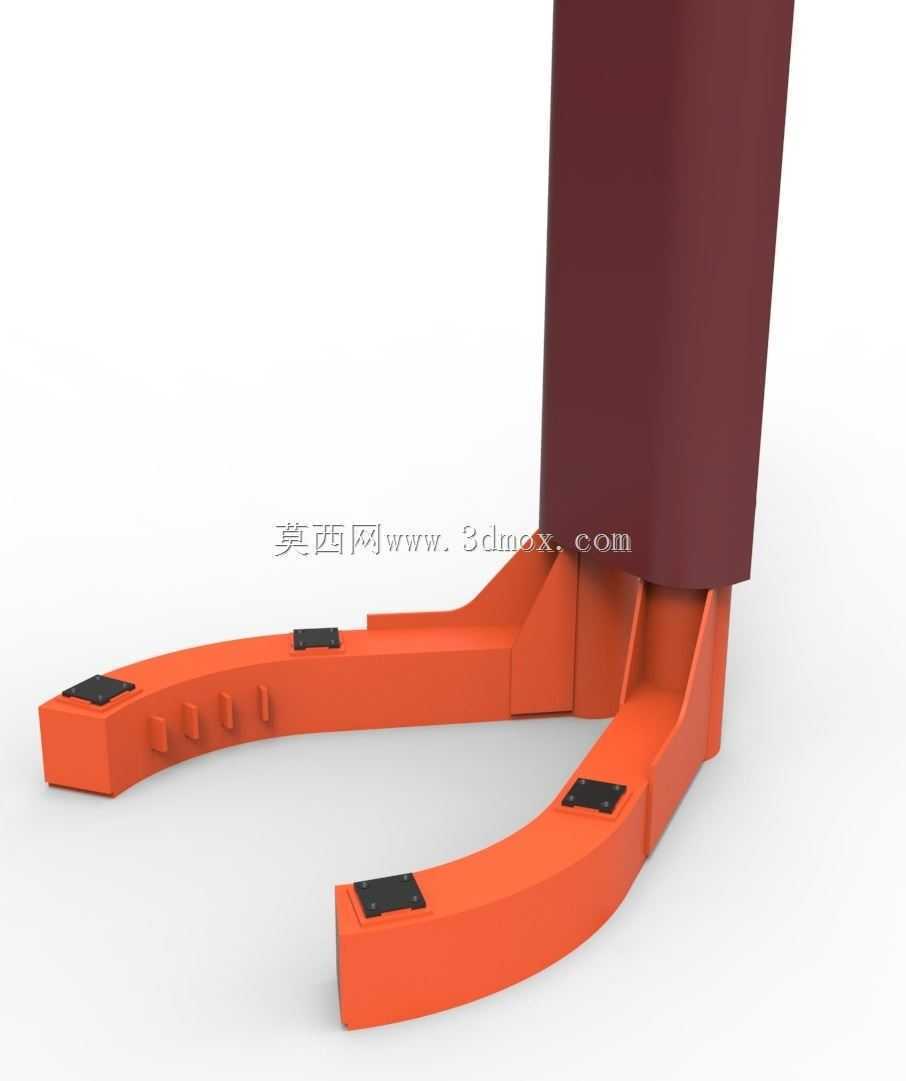

　　从安装边界来看，这款通气管臂的底部为三个带安装孔的支脚，支脚沿弧形臂的走向分布在两个立柱正下方与弧形臂末端位置，形成稳定的三点支撑结构，安装时可通过膨胀螺栓将支脚固定在混凝土地面或者设备平台表面，支脚的安装面经过铣平处理，保证安装后整个构件的竖直度，避免立柱倾斜导致的臂身走位卡滞。立柱的直径、纵向调节槽的宽度与深度都经过载荷校核，可匹配常规直径的工业通风软管或者硬质管路，承载重量覆盖常规车间通风管路的满管载荷需求，不会出现臂身下挠变形的问题。

　　在实际使用过程中，这款通气管臂的结构设计充分考虑了现场工况的耐用性需求，所有棱角位置都做了倒圆角处理，避免安装和调整管路时划伤操作人员或者管路外壁，臂身与立柱的连接位置没有突出的紧固件，减少现场积尘，方便日常清洁维护。双立柱的结构设计相比单悬臂结构，抗侧向载荷的能力提升明显，即使在车间有侧向通风气流或者管路受外力拉扯时，整个支撑结构也能保持稳定，不会出现倾倒或者大幅晃动的问题。弧形臂的曲率设计经过运动干涉校核，在臂身调整覆盖范围内，不会与周边的设备、工位护栏产生碰撞，保证管路调整过程顺畅无卡滞。

　　从建模细节来看，整个构件的所有配合面都预留了合理的安装公差，立柱与上部托盘的连接位置、加强筋与主体结构的连接位置都做了圆弧过渡，减少焊接加工时的应力集中，提升构件的整体疲劳寿命。臂身上的安装垫块位预留了足够的管卡安装空间，可适配不同规格的管卡紧固件，方便现场根据实际使用的管路直径更换对应的固定件，不需要额外在臂身上钻孔加工，降低现场安装的改造工作量。支脚位置的安装孔采用长圆孔设计，允许安装时存在一定的位置偏差，降低现场基础施工的精度要求，提升安装适配性。
