水轮机驱动螺杆式流体输送装置结构

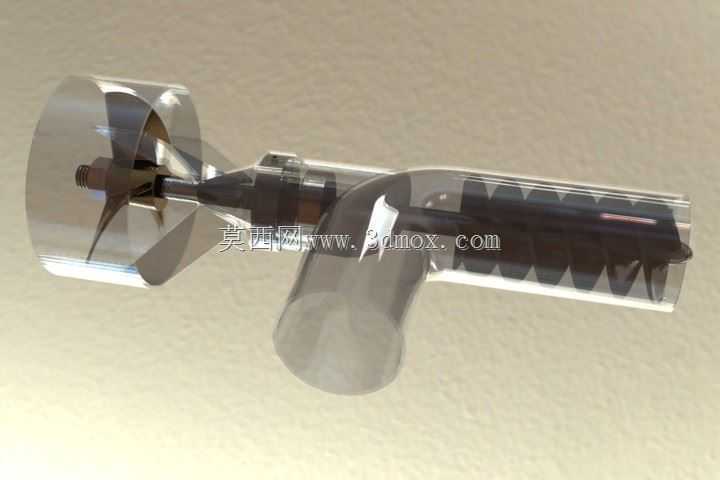

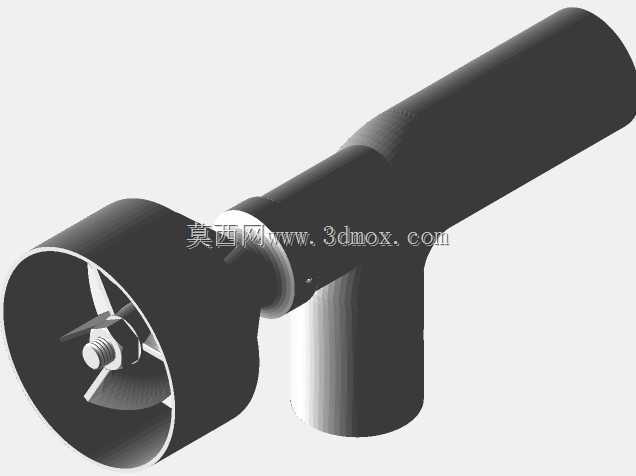

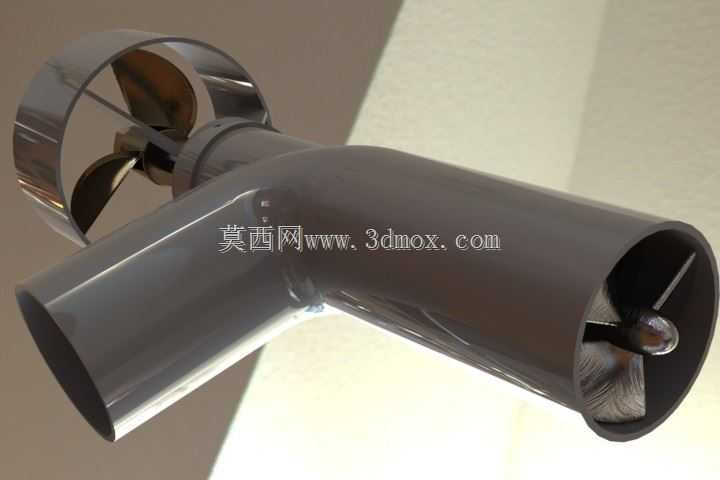

　　在无外接电力供应的偏远山区输水、小型农田自流灌溉、野外应急流体输送场景中，依赖外接电源的常规泵组往往受限于供电条件无法部署，而这款以水轮机作为动力输入端的螺杆式输送结构，恰好适配这类具备自然水流落差的工况，无需额外配置动力源即可完成流体增压输送作业。从结构布局来看，装置整体采用同轴直连设计，前端的水轮叶轮直接暴露在来流通道中，来流冲击叶轮产生的扭矩直接传递给后端的螺杆转子，省去了传统泵组所需的联轴器、外置电机等中间传动部件，既压缩了整体轴向尺寸，也减少了传动环节的能量损耗，整体结构的可靠性也得到提升，可适应长期无人值守的野外作业环境。

　　从功能实现逻辑上，前端水轮部分采用轴流式叶轮设计，叶片的安装角度经过匹配计算，可在低流速、低落差的来流条件下获得足够的启动扭矩，避免出现小流量工况下无法驱动螺杆转动的问题；叶轮外侧设置的导流罩可对来流进行整流，减少水流紊流对叶轮的冲击扰动，让动力输出更平稳，同时导流罩的圆滑过渡外形也能降低水流通过的阻力，提升水能的利用效率。后端的螺杆输送段采用单螺杆容积式输送结构，螺杆转子与衬套之间形成连续的密封腔室，随着螺杆转动，腔室从进水端向出水端持续推移，即可完成流体的增压输送，这种结构对流体的适应性较强，不仅可以输送清水，也可输送含少量细小杂质的水体、低粘度的其他流体，不会像离心泵那样在小流量工况下出现气蚀、效率骤降的问题。

　　设计过程中，同轴度的控制是核心要点，水轮叶轮的安装基准与螺杆转子的安装基准采用同一根主轴加工成型，减少了装配过程中累积的同轴度误差，避免高速转动时出现径向跳动，导致衬套偏磨、密封失效的问题；主轴的支撑位置设置了两处耐磨轴承，分别位于水轮后端与螺杆段前端，两个支撑点的跨距经过受力计算，可抵消叶轮受水流冲击产生的径向力，以及螺杆转动过程中产生的径向载荷，保证主轴转动过程中的稳定性。进出水接口的设计也充分考虑了现场安装的便利性，进水端与水轮导流罩采用一体化的圆筒结构，可直接对接输水管道或者嵌入引水渠的出水口，无需额外制作过渡连接结构；出水端采用侧向90度的接口设计，接口的法兰尺寸匹配常规输水管道的通用规格，可直接与标准管路连接，降低现场安装的改造成本。

　　从安装边界尺寸来看，装置整体轴向长度控制在适配常规管径的范围内，最大外径不超过同规格管道外径的1.5倍，安装时不需要额外扩大预埋的管道空间，无论是在现有输水管道上加装，还是在新建的引水系统中部署，都不需要对原有管路布局做大幅调整。过流部件的材质选择上，与流体接触的叶轮、螺杆、壳体部分均采用耐磨耐腐蚀的工程材质，可适应野外不同水质的输送需求，减少长期使用过程中的腐蚀、磨损问题，延长设备的维护周期。在实际使用过程中，这种结构不需要额外的电气控制部件，仅通过管路阀门调节来流的流量大小，即可调整水轮的转速，进而控制螺杆泵的输出流量与扬程，操作逻辑简单，不需要专业人员进行日常运维，非常适合供电条件不足、运维能力有限的应用场景。相较于传统的水轮提水装置，这种螺杆式结构的输出压力更稳定，流量脉动更小，不会出现间歇输水的问题，可满足连续稳定的流体输送需求，同时整体结构没有复杂的精密部件，后期维护仅需要定期检查轴承的磨损情况、更换密封件即可，维护成本远低于常规的电动泵组。
