大型回转支承环形承载结构设计

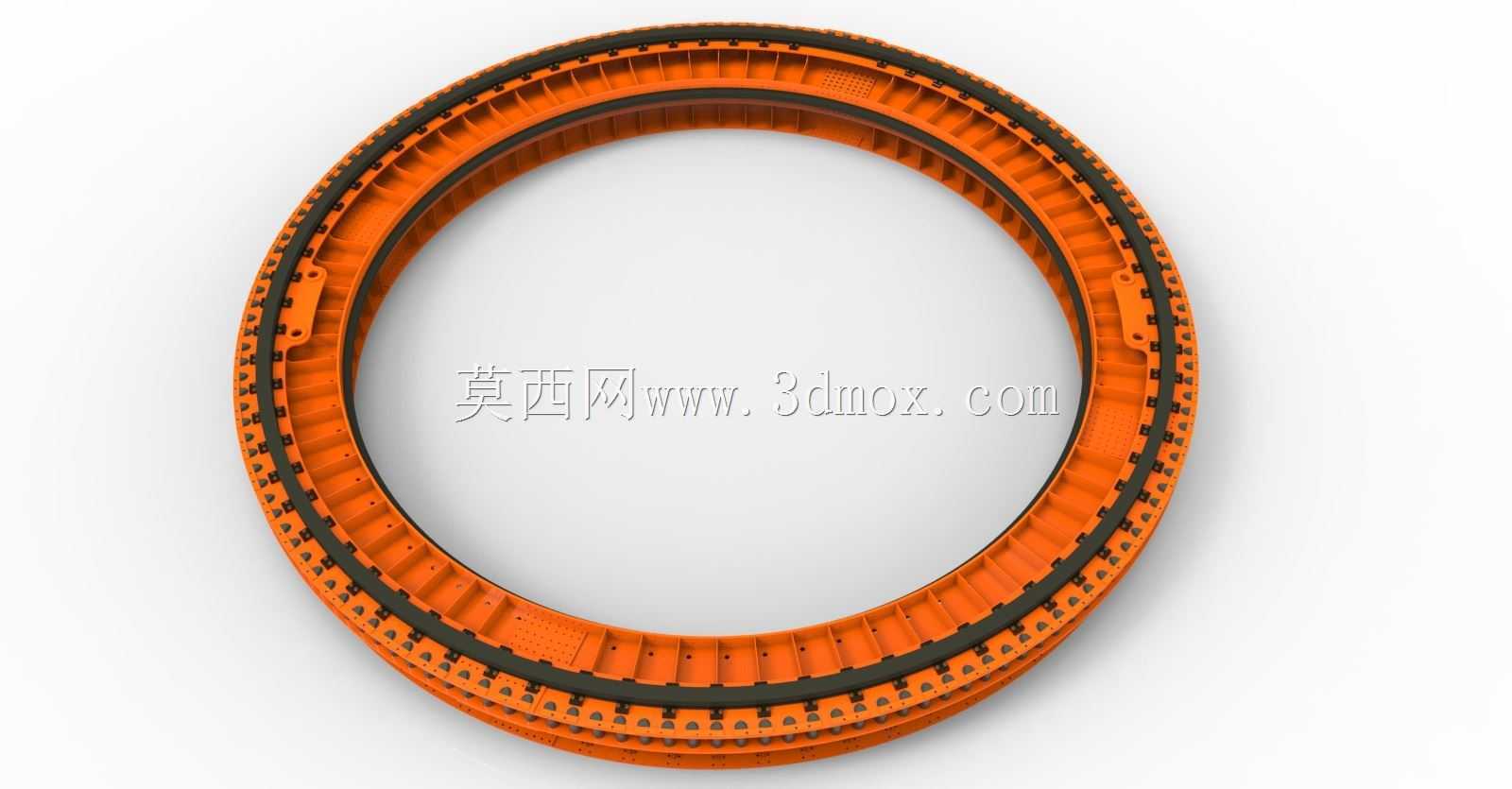

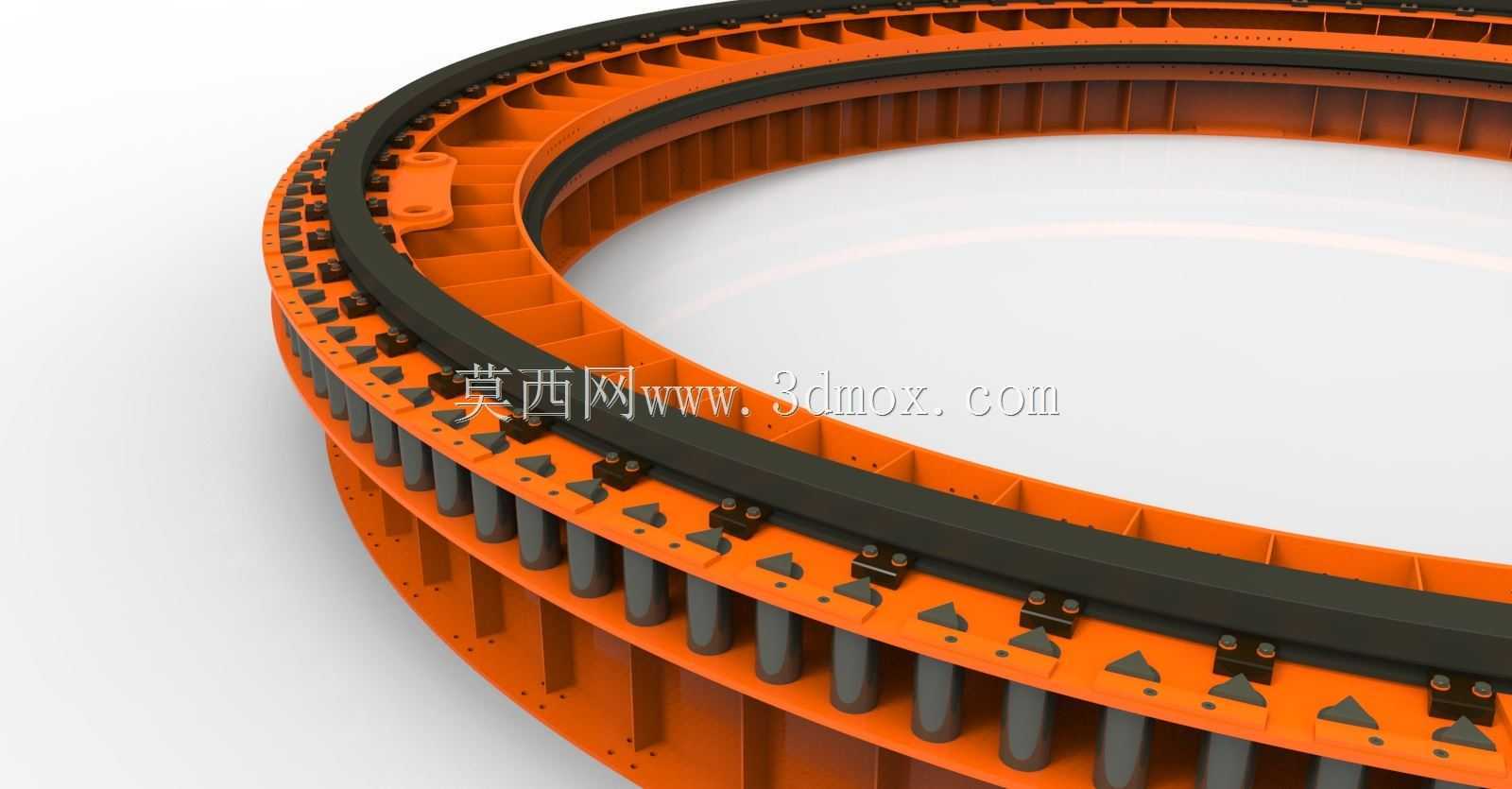

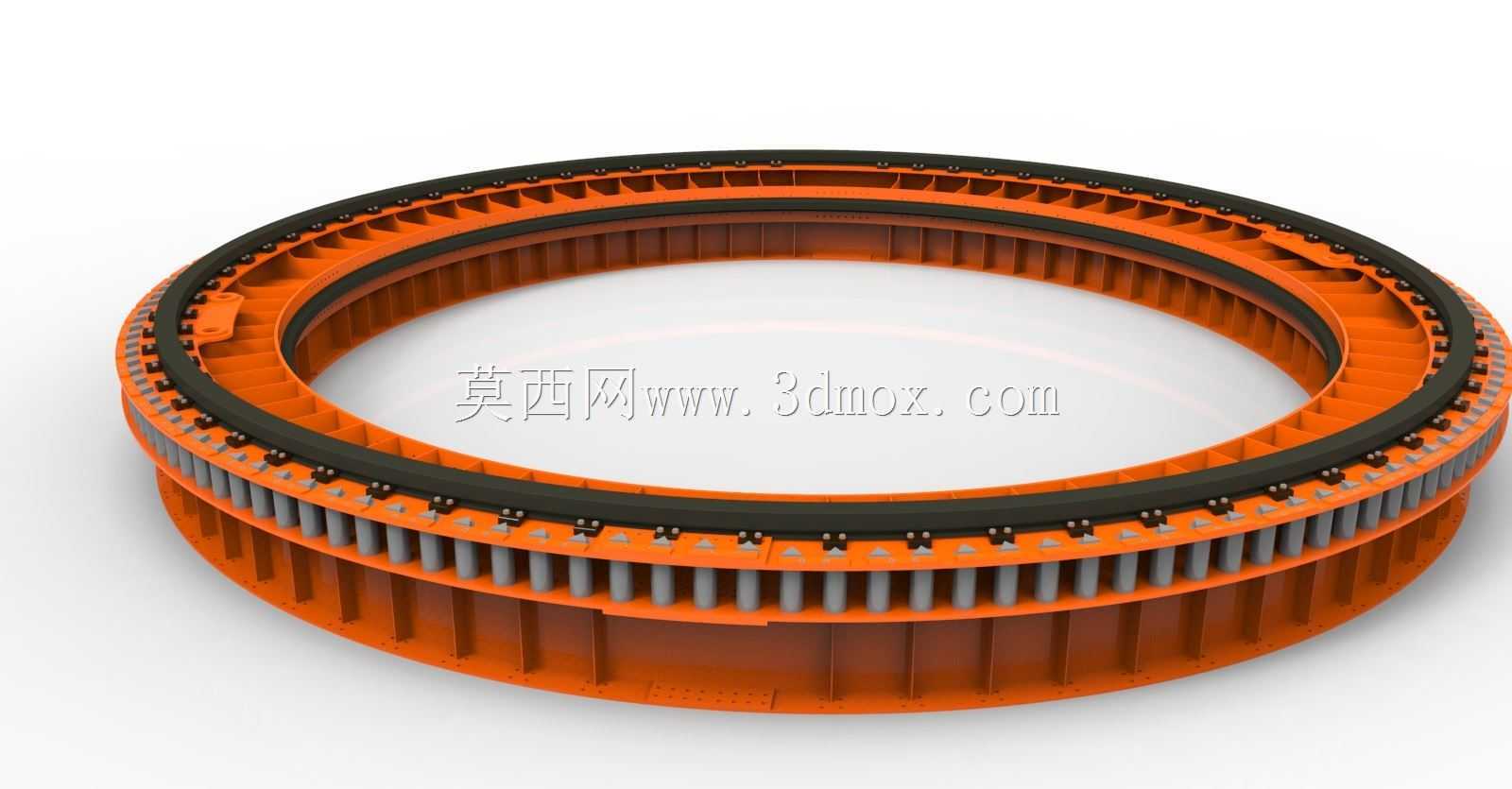

　　这类环形回转承载结构，常被应用在需要连续回转作业的重型装备上，比如港口门座起重机的回转平台、风电发电机组的偏航系统、盾构机的刀盘回转连接部位，还有大型游乐设施的转盘基座，核心作用是在承受轴向载荷、径向载荷以及倾覆力矩的同时，实现两个相对转动部件之间的平稳回转传动，是重型回转装备里不可替代的核心连接承载部件。从结构设计逻辑来看，整个环形构件采用分层式承载布局，外层橙色部分为上下分体式的座圈结构，座圈内侧设计有均匀排布的圆柱滚子安装槽，滚子沿圆周方向满装排布，相比滚珠式回转支承，圆柱滚子的线接触形式能提供更大的承载接触面积，适配重载、低速回转的工况需求。座圈的上下结合面设计有密封安装槽，内嵌黑色环形密封胶条，能够阻挡作业环境中的粉尘、

　　水汽进入滚子滚道区域，避免滚道磨损、滚子卡滞的问题，延长部件的维护周期。座圈外侧沿圆周方向均匀布置了连接螺栓孔，用于和上下端的固定部件、回转部件进行刚性连接，螺栓孔的位置度公差在建模时需要严格控制，避免现场安装时出现螺栓无法穿入、连接面受力不均的问题。在设计这类环形承载结构时，首先要根据实际工况的载荷谱确定滚道的接触应力上限，以此反推滚子的直径、数量以及座圈的截面厚度，避免结构冗余带来的成本浪费，同时也要防止结构强度不足导致的滚道压溃、座圈变形问题。整个环形结构的安装边界需要和配套设备的安装法兰完全匹配，安装端面的平面度公差需要控制在合理范围内，否则会导致座圈安装后产生附加内应力，在回转过程中出现滚子受力不均、局部磨损加剧的情况。

　　建模过程中，圆周方向的阵列特征需要严格保证节距误差，滚子和滚道之间的间隙设计要结合热胀冷缩的工况余量，比如在户外低温环境下作业的设备，要考虑金属材料收缩带来的间隙变化，避免低温下滚子卡滞；在高温作业环境下的设备，要预留足够的热膨胀间隙，防止回转阻力矩陡增。座圈的外侧还设计有均匀分布的加强筋结构，沿径向从外圈壁延伸到螺栓孔凸台位置，在不显著增加整体重量的前提下，提升座圈的抗倾覆刚度，避免承受偏载时座圈出现局部变形。滚道的表面粗糙度要求较高，建模时需要明确标注加工要求，因为滚道表面的加工质量直接影响滚子的滚动顺畅度和部件的使用寿命，粗糙度过高会加速滚子和滚道的磨损，过低则会增加加工成本。这类结构在实际装配时，

　　需要采用定扭矩扳手沿圆周对角顺序拧紧连接螺栓，保证每个螺栓的预紧力一致，避免单个螺栓受力过大出现断裂，或者连接面出现缝隙导致密封失效。日常维护过程中，需要通过座圈上预留的注油孔定期向滚道内注入润滑脂，在滚子和滚道之间形成油膜，降低金属接触的摩擦系数，减少磨损量。不同应用场景下的这类环形结构，尺寸跨度极大，小型的可能直径不足一米，应用在工程机械的回转接头上，大型的直径可以达到十米以上，应用在重型盾构机或者大型天文望远镜的回转基座上，但核心的设计逻辑是一致的，都是通过环形排布的滚动体，实现重载下的低阻力回转，同时兼顾多方向载荷的承载能力。在三维建模过程中，需要重点关注圆周特征的对称性，避免阵列特征出现累积误差，导致后续工程图导出时尺寸标注出现偏差，同时要对滚子和滚道的配合进行干涉检查，确保滚动体在滚道内有足够的活动空间，不会出现运动干涉。对于密封结构的建模，要考虑密封胶条的压缩量，通常密封胶条的安装槽深度要略小于胶条的截面直径，保证安装后胶条有一定的压缩量，实现可靠的密封效果，同时压缩量不能过大，否则会增加回转过程中的摩擦阻力。
